Тестеры-анализаторы пакетных сетей МАКС-ЕМ, 64979-16

64979-16
Тестеры-анализаторы пакетных сетей МАКС-ЕМ (далее - тестеры) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой и измерения количества информации при тестировании каналов передачи данных с интерфейсами Ethernet/Gigabit Ethernet.
Карточка СИ
Номер в госреестре 64979-16
Наименование СИ Тестеры-анализаторы пакетных сетей
Обозначение типа СИ МАКС-ЕМ
Изготовитель Акционерное общество Научно-производственное предприятие "КОМЕТЕХ" (АО НПП "КОМЕТЕХ"), г. Санкт-Петербург
Год регистрации 2016
Срок свидетельства 07.09.2026
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Тестеры-анализаторы пакетных сетей МАКС-ЕМ (далее - тестеры) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой и измерения количества информации при тестировании каналов передачи данных с интерфейсами Ethernet/Gigabit Ethernet.

Описание

Принцип действия тестера основан на воспроизведении эталонной частоты задающим генератором импульсных сигналов с встроенным кварцевым источником тактовой частоты, формировании на электрических выходах тестера импульсного сигнала, соответствующего трафику передачи данных (потока пакетов цифровой информации) на разных уровнях сети с заданными параметрами пакета, измерении количества информации, логическом анализе структуры импульсного сигнала (трафика), поступающего на электрические входы тестера, при различных протоколах взаимодействия, и создании статистики сети (определение пропускной способности, задержки распространения пакетов, зависимости уровня потерь пакетов от загрузки канала, максимальной пропускной способности канала).

Тестер позволяет выполнять тестирование на следующих интерфейсах: электрических Ethernet/Gigabit Ethernet - 10BASE-T, 100BASE-T, 1000BASE-T и оптических 1000BASE-K.

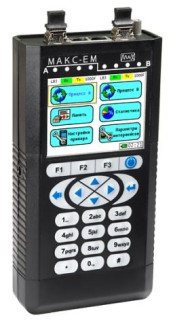

Конструктивно тестер представляет собой малогабаритный прибор. По отдельному заказу в составе комплекта может поставляться устройство образования шлейфа МАКС-ЕМВ, не имеющее метрологических характеристик.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии 1.17с и выше, с управляющими функциями. Идентификационные данные ПО представлены в таблице 1:

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

max em release у1.17с

Номер версии (идентификационный номер) ПО

1.17с

Цифровой идентификатор ПО

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция тестера исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией тестеров и этикеткой. Модификация ПО возможна только на предприятии изготовителя.

Технические характеристики

Метрологические и технические характеристики представлены в таблице 2. Таблица 2 - Метрологические и технические характеристики тестеров

Характеристика

Значение

Основные метрологические характеристики

Тактовая частота опорного сигнала, МГц

125

Пределы допускаемой относительной погрешности по частоте опорного сигнала

±2,5 10-5

Частота передачи сигнала полезной информации при генерации пакетов с минимально возможным межкадровым интервалом, МГц, где 125 - тактовая частота сигнала в МГц,

L - длина пакета полезной информации в байтах,

8 - минимальный межкадровый интервал в байтах,

20 - заголовок кадра в байтах,

M - коэффициент, равный 1 для интерфейса 1000BASE-T,

0,1 для 100BASE-T; 0,01 для 10BASE-T.

125M- (L+8)/(L+20)

Пределы допускаемой абсолютной погрешности по частоте при передаче сигнала полезной информации, МГц

±0,015

Диапазон измерения количества принимаемой информации, байт

0 - 1-1020

Пределы допускаемой абсолютной погрешности измерения количества информации, байт

±1

Оптические интерфейсы (Ethernet)

Тип интерфейса (обозначение, длина волны, длина линии)

Мощность оптического сигнала на передаче, дБм

Пределы допускаемой относительной погрешности мощности оптического сигнала на передаче, дБ

1000BASE-LX, 1310 нм, 10 км

-7

±4

1000BASE-ZX, 1550 нм, 90 км

+0,5

±4,5

Общие характеристики

Рабочие условия применения:

-    температура окружающей среды, °C;

-    относительная влажность воздуха при 25 °C, %.

от 5 до 40 до 90

Условия транспортирования и хранения: - температура окружающей среды, °C.

от - 20 до +50

Габаритные размеры (длинахширинахвысота), мм

196х100х40

Масса, кг, не более

0,6

По условиям применения тестеры удовлетворяют требованиям, предъявляемым к аппаратуре группы 3 ГОСТ 22261-94.

Питание тестеров осуществляется от сети переменного тока через адаптер —220/—12 В или от внутреннего источника питания (6 никель-металлгидридных аккумуляторных батарей емкостью не менее 2000 мАч и типоразмером АА).

Знак утверждения типа

Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.

Комплектность

Комплектность прибора приведена в таблице 3. Таблица 2 - Комплектность тестеров

Наименование

Количество

Примеч.

Тестер-анализатор МАКС-ЕМ

1

Сетевой адаптер ~220 В/-12 В, 1,5 А

1

Кабель USB-порта

1

Патч-корд дуплексный

3

Патч-корд оптический дуплексный

2

*

Диагностический переходник ДП1

1

*

Устройство образования шлейфа МАКС-ЕМВ

1

*

Оптический SFP-модуль

2

*

Руководство по эксплуатации, совмещенное с паспортом МБСЕ.468212.004 РЭ

1

Методика поверки МБСЕ.468212.004 МП

1

Диск с программным обеспечением

1

Сумка для переноски прибора и принадлежностей

1

* Поставляется по согласованию с заказчиком

Поверка

осуществляется в соответствии с документом МБСЕ.468212.004 МП «Тестеры-анализаторы пакетных сетей МАКС-ЕМ. Методика поверки», утвержденным ФГУП ЦНИИС 06 июля 2016 г.

Основные средства поверки:

-    частотомер электронно-счетный Ч3-63/1 (Госреестр СИ № 9084-90);

-    измеритель средней мощности оптического излучения Алмаз-21 (Госреестр СИ № 17796-98).

Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.

Сведения о методах измерений

Тестер-анализатор пакетных сетей МАКС-ЕМ. Руководство по эксплуатации, совмещенное с паспортом. МБСЕ.468212.004 РЭ.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

Технические условия МБСЕ 468.212.004 ТУ

Всего листов 4

64979-16
Номер в ГРСИ РФ:
64979-16
Производитель / заявитель:
Акционерное общество Научно-производственное предприятие "КОМЕТЕХ" (АО НПП "КОМЕТЕХ"), г. Санкт-Петербург
Год регистрации:
2016
Cрок действия реестра:
07.09.2026
