| Номер в госреестре | 64983-16 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | SMB100A с опциями SMB-В101/В102/В103/В106/В112/В120 |
| Изготовитель | АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2021 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Генераторы сигналов SMB100A с опциями SMB-Б101/Б102/Б103/Б106/Б112/Б120 (далее - генераторы) предназначены для воспроизведения смодулированных колебаний и колебаний с амплитудной, частотной, фазовой и импульсной модуляцией в диапазоне частот от 9 кГц до 20 ГГц.
Принцип действия генераторов основан на формировании синусоидального сигнала, синхронизированного с опорным стабилизированным по частоте внутренним или внешним задающим генератором.

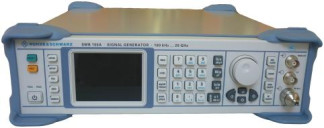

Конструктивно генераторы выполнены в виде портативного прибора настольного исполнения. На передней панели находятся цифровое табло, разъемы и кнопки управления.
Функциональные возможности генераторов определяются составом опций, входящих в комплект. Состав опций и их функциональное назначение приведены в таблице 1.
Таблица 1 - Состав опций и их функциональное назначение
| Опция | Функциональное назначение |
| SMB-В 1 | Блок термостатированного кварцевого генератора опорной частоты |
| SMB-В 1Н | Блок термостатированного кварцевого генератора с пониженной нестабильностью |
| SMB-85 | Блок стерео/RDS-кодера (только для SMB-В101/Б102/В103/В106) |
| SMB-825 | Блок фильтра для подавления гармонических составляющих (только для SMB-8120) |
| SMB-830 | Блок защиты ВЧ выхода (только для SMB-В 112) |
| SMB-831 | Блок усилителя выходной мощности от 50 МГц до 20 ГГц (только для SMB-В 120) |
| SMB-K21 | Программируемый модуль импульсного модулятора (только для SMB-В 112/В 120) |
| SMB-K22 | Программируемый модуль импульсного модулятора (только для SMB-В 101/В 102/В 103/В 106) |
| SMB-K23 | Программируемый модуль генератора импульсов |
| SMB-K27 | Программируемый модуль генератора импульсных последовательностей |
Генераторы имеют возможность совместной работы с ПЭВМ через интерфейсы IEEE 488, USB, LAN, TCP/IP.
Пломбирование генератора производится двумя пломбами, с нанесением знака поверки давлением на специальную мастику, которые расположены на задней панели в местах крепления верхней и нижней крышек.
Программное обеспечение (ПО) «R&S SMB100A firmware», предназначено для управления режимами работы генератора.
Программное обеспечение генераторов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты.
Метрологические характеристики генераторов нормированы с учетом влияния программного обеспечения.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признака) | Значение |
| Идентификационное наименование ПО | R&S SMB100A firmware |
| Номер версии (идентификационный номер) ПО | не ниже 3.20.390.24 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Конструкция генераторов исключает возможность несанкционированного влияния на ПО генераторов и измерительную информацию.
Основные метрологические и технические характеристики генераторов приведены в таблице 3.
Таблица 3 - Основные метрологические и технические характеристики генераторов_
| Наименование характеристики | Значение | |
| опция | значение | |
| Частотные параметры в режиме непрерывных колебаний | ||
| Диапазон частот | SMB-B101 | от 9 кГц до 1,1 ГГц |
| SMB-B102 | от 9 кГц до 2,2 ГГц | |
| SMB-B103 | от 9 кГц до 3,2 ГГц | |
| SMB-B106 | от 9 кГц до 6 ГГц | |
| SMB-B112 | от 100 кГц до 12,75 ГГц | |
| SMB-B120 | от 100 кГц до 20 ГГц | |
| характеристики | опция | значение |
| Дискретность установки частоты, Гц | 0,001 | |
| Пределы допускаемой от | ±Ы0-6 | |
| носительной погрешности | SMB-B1 | ±Ы0-/ |
| установки частоты | SMB-B1H | ±3-10-8 |
| Параметры выходного сигнала в режиме непрерывных колебаний | ||
| Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом, дБ/мВт | от -120 до +5 на частотах от 9 до 200 кГц | |
| SMB-B101/B102/B103/B106 | от -120 до +13 на частотах свыше 0,2 до 1 МГц | |
| от -120 до +18 на частотах свыше 1 МГц | ||
| SMB-B112 | от -120 до +6 на частотах свыше 0,2 до 1 МГц | |
| от -120 до +18 при частотах свыше 1 МГц | ||
| SMB-B112/830 | от -120 до +5 на частотах свыше 0,2 до 1 МГц | |
| от -120 до +15 на частотах свыше 1 МГц | ||
| от -120 до +5 на частотах свыше 0,2 до 10 МГц | ||
| SMB-B120 | от -120 до +10 на частотах свыше 10 до 50 МГц | |
| от -120 до +11 при частотах свыше 50 МГц | ||
| от -120 до +5 на частотах свыше 0,2 до 10 МГц | ||
| SMB-B120/831 | от -120 до +10 на частотах свыше 10 до 50 МГц | |
| от -120 до +16 на частотах свыше 50 МГц | ||
| Дискретность установки уровня выходного сигнала, дБ | 0,01 | |
| Пределы допускаемой погрешности установки | SMB-B101/B102/B103/B106 | ±0,5 на частотах от 200 кГц до 3 ГГц |
| уровня выходного сигна | ±0,9 на частотах свыше 3 ГГц | |
| ла, дБ | SMB-B112/B120 | ±0,7 на частотах от 200 кГц до 3 ГГц |
| ±1,1 на частотах свыше 3 ГГ ц | ||
| Предел допускаемого значения КСВН выхода ВЧ | SMB-B101/B102/B103/B106 | 1,8 на частотах свыше 200 кГц |
| SMB-B112 | 2,0 на частотах свыше 200 кГц | |
| SMB-B120 | 2,0 на частотах свыше 1 МГц | |
| Волновое сопротивление выхода ВЧ, Ом | 50 | |
| Тип разъема выхода ВЧ | SMB-B101/B102/B103/B106 | 7 мм «розетка» |
| SMB-B112/B120 | 3,5 мм «розетка» | |
| опция | значение | |
| Параметры спектра выходного сигнала в режиме немодулированных колебаний | ||
| Уровень гармонических составляющих относительно основного немодулированного сигнала, дБ, не более | SMB-B101/B102/B103/B106 | -30 на частотах свыше 1 МГц для уровней менее +13 дБ/мВт |
| SMB-B112 | -30 на частотах свыше 1 МГц до 6 ГГц для уровней менее +13 дБ/мВт | |
| -30 на частотах свыше 6 ГГ ц для уровней менее +10 дБ/мВт | ||
| SMB-B120 | -30 на частотах свыше 1 МГц для уровней менее +8 дБ/мВт | |
| SMB-B120/B25 для уровней менее + 10 дБ/мВт (фильтр включен) | -30 на частотах свыше 1 до 150 МГц | |
| -58 на частотах свыше 0,15 до 3 ГГц | ||
| -50 на частотах свыше 3 ГГц | ||
| Уровень негармонических составляющих относительно основного смодулированного сигнала для уровней более -10 дБ/мВт при отстройке более чем на 10 кГц от несущей, дБ, не более | -70 на частотах до 1,5 ГГц | |
| -64 на частотах свыше 1,5 до 3 ГГц | ||
| -58 на частотах свыше 3 до 6,375 ГГц | ||
| -52 на частотах свыше 6,375 до 12,75 ГГц | ||
| -46 на частотах свыше 12,75 ГГц | ||
| Спектральная плотность мощности фазовых шумов относительно основного немодулированного сигнала при отстройке 20 кГц, дБ/Гц, не более | -141 на частоте 100 МГц | |
| -122 на частоте 1 ГГц | ||
| -116 на частоте 2 ГГц | ||
| -112 на частоте 3 ГГц | ||
| -110 на частоте 4 ГГц | ||
| -106 на частоте 6 ГГц | ||
| -102 на частоте 10 ГГц | ||
| -96 на частоте 20 ГГц | ||
| Параметры выходного сигнала в режиме амплитудной модуляции (при внутреннем и внешнем источнике модуляции) | ||
| Диапазон установки коэффициента амплитудной модуляции (Кам), % | от 0 до 100 | |
| Дискретность установки кам, % | 0,1 | |
| Пределы допускаемой погрешности установки КАМ не более 80 % на частоте модуляции 1 кГц, % | SMB-B101/B102/B103/B106 | ±(0,01 •Кам+1) на частотах до 23,4375 МГц |
| ±(0,04-Кам+1) на частотах свыше 23,4375 МГц | ||
| SMB-B112/B120 | ±(0,04-Кам+1) | |
| опция | значение | |
| Коэффициент гармоник огибающей на частоте модуляции 1 кГц и Кам равном 80 %, %, не более | 3 | |
| Параметры выходного сигнала в режиме частотной модуляции (при внутреннем и внешнем источнике модуляции) | ||
| Диапазон установки девиации частоты (А/ | SMB-B101 | от 1 Гц до 4 МГц |
| SMB-B102 | от 1 Гц до 8 МГц | |
| SMB-B103/B106 | от 1 Гц до 16 МГц | |
| SMB-B112 | от 1 Гц до 32 МГц | |
| SMB-B120 | от 1 Гц до 64 МГц | |
| Дискретность установки А/, % | 0,02 от установленного значения | |
| Пределы допускаемой погрешности установки А/ на частоте модуляции 1 кГц, Гц | ±(0,02-А/+20) при внутреннем источнике модуляции, ±(0,03А/+20) при внешнем источнике модуляции, где А/ - установленное значение девиации частоты, Гц | |
| Коэффициент гармоник огибающей на частоте модуляции 1 кГц, %, не более | 0,2 | |
| Параметры выходного сигнала в режиме импульсной модуляции (при внутреннем и внешнем источнике модуляции) | ||
| Ослабление выходного сигнала в паузе, дБ, не менее | SMB-K21/K22 | 80 |
| Частота следования импульсов, МГц | от 0 до 25 | |
| Длительность фронта и среза выходных радиоимпульсов, нс, не более | 20 | |
| Параметры внутреннего модулирующего генератора | ||
| Диапазон частот | от 0,1 Гц до 1 МГц для синусоидального сигнала | |
| от 0,1 Гц до 20 кГц для сигнала «меандр» | ||
| Дискретность установки частоты, Гц | 0,1 | |
| Пределы допускаемой погрешности установки частоты (/), Гц | ±(3 10-6/+0,005), где / - установленное значение частоты, Гц | |
| Диапазон установки значений уровня (U) на выходе НЧ при нагрузке более 10 кОм, В | от 0,001 до 3 | |
| Дискретность установки уровня на выходе НЧ, мВ | 1 | |
| Пределы допускаемой погрешности установки уровня (U) на выходе НЧ на частоте 1 кГц, мВ | ±(0,01U+1X где U - установленное значение уровня, мВ | |
| Неравномерность АЧХ модулирующего генератора, дБ, не более | 1 | |
| опция | значение | |
| Коэффициент гармоник синусоидального сигнала НЧ для частот менее 100 кГц, %, не более | 0,1 | |
| Параметры внутреннего генератора импульсов | ||
| Вид импульса | SMB-K23 | Одиночный, парный |
| SMB-K27 | Программируемая длительность импульсов, время между импульсами, последовательность | |
| Режим синхронизации | Автоматический, внешний | |
| Диапазон установки периода повторения с дискретностью 10 нс | от 40 нс до 85 с | |
| Пределы допускаемой погрешности установки периода повторения, нс | ±(0,0001-Т+3), где Т - установленное значение периода, нс | |
| Диапазон установки длительности с дискретностью 10 нс | от 10 нс до 1 с | |
| Пределы допускаемой погрешности установки длительности, нс | ±(0,0001 т+3), где т - установленное значение длительности, нс | |
| Диапазон установки задержки при внешней синхронизации с дискретностью 10 нс | от 10 нс до 1 с | |
| Длительность фронта и среза модулирующих импульсов, нс, не более | 10 | |
| Прочие параметры | ||
| Напряжение питание от сети переменного тока частотой (50±5) Гц, В | (230±23) | |
| Потребляемая мощность, В-А, не более | SMB-B101/B102/B103/B106 | 60 |
| SMB-B112 | 90 | |
| SMB-B120 | 105 | |
| Г абаритные размеры (шири- нахглубинахвысота), мм, не более | SMB-B101/B102/B103/B106 | 344x368x112 |
| SMB-B112/B120 | 344x418x112) | |
| Масса, кг, не более | SMB-B101/B102/B103/B106 | 5,3 |
| SMB-B112 | 5,6 | |
| SMB-B120 | 6,9 | |
| Рабочие условия эксплуатации | ||
| Температура окружающего воздуха, °С | от 0 до +55 | |
| Относительная влажность воздуха при температуре 25 °С, % | от 30 до 80 | |
наносится на лицевую панель генератора методом шелкографии и типографским методом на титульные листы эксплуатационной документации.
Комплект поставки генераторов приведен в таблице 4. Таблица 4 - Комплект поставки генераторов
| Наименование, тип | Обозначение | Кол., шт. | Примечание |
| 1 Генератор сигналов SMB100A | - | 1 | Опции в соответствии с таблицей 1 по заказу |
| 2 Кабель питания | - | 1 | |
| 3 Адаптер RPC-3,5 Female | - | 1 | Для опций SMB-В 112/В 120 |
| 4 Руководство по эксплуатации | ИЛГШ.411653.004 РЭ | 1 | |
| 5 Формуляр | ИЛГШ.411653.004 ФО | 1 | |
| 6 Инструкция по поверке | ИЛГШ.411653.004 И2 | 1 | |
| 7 Компакт-диск с документацией | - | 1 |
осуществляется по документу ИЛГШ.411653.004 И2 «Генераторы сигналов SMB-100A с опциями SMB-В101/В102/В103/В106/В112/В120. Инструкция по поверке», утвержденному ФБУ «Нижегородский ЦСМ» 27.06.2016 г.
Знак поверки наносится давлением на специальную мастику двух пломб, которые расположены на задней панели в местах крепления верхней и нижней крышек.
Основные средства поверки:
- стандарт частоты и времени водородный Ч1-1006; частота 5 МГц; пределы допускаемой относительной погрешности по частоте ±3 10 за 1 год (регистрационный № 28070-04);
- частотомер электронно-счетный Ч3-64; диапазон измерений от 0,005 Гц до 1 ГГц; пределы допускаемой погрешности измерений ±5 10 (регистрационный № 9135-83);
- частотомер электронно-счетный Ч3-66; диапазон измерений от 10 Гц до 37,5 ГГц; пределы допускаемой погрешности измерений ±5 10 (регистрационный № 9273-85);
- преобразователь измерительный NRP-Z55; диапазон частот от 0 до 40 ГГц; диапазон измерений от 0,001 до 100 мВт; пределы допускаемой погрешности ±1,2 % (регистрационный № 37008-08);
- вольтметр переменного тока диодный компенсационный В3-49; диапазон частот от 0,1 до 20 МГц; диапазон измерений от 0,01 до 10 Вт; пределы допускаемой погрешности ±0,3 % (регистрационный № 5477-76);
- установка для измерения ослабления и фазового сдвига образцовая ДК1-16; диапазон частот от 1,07 до 17,85 ГГц; диапазон измерений ослабления от до 100 дБ; пределы допускаемой погрешности ±(0,01-0,25) дБ (регистрационный № 9180-83);
- анализатор спектра FSP40; диапазон частот от 9 кГц до 40 ГГц; чувствительность -135 дБ, не менее; пределы допускаемой погрешности ±2 дБ (регистрационный № 26744-09);
- генератор сигналов SMB-100A с опцией SMB-E!^; диапазон частот от 1,1 до 12,75 ГГц; уровень выходного сигнала от - 50 до - 20 дБ/мВт; пределы допускаемой погрешности установки частоты ±1 • 10-6 (регистрационный № 50188-12);
- аттенюатор ступенчатый образцовый Д1-13А; частота 30 МГц; диапазон ослаблений от 0 до 100 дБ; пределы допускаемой погрешности ±0,02 дБ (регистрационный № 9257-83);
- аттенюатор волноводный поляризационный Д3-35А; диапазон частот от 17,44 до 25,86 ГГц; диапазон ослаблений от 0 до 70 дБ; пределы допускаемой погрешности ±0,5 дБ (регистрационный № 4009-73);
- рабочий эталон единицы коэффициента амплитудной модуляции РЭКАМ; частота 1 и 25 МГц; модулирующая частота от 0,02 до 50 кГц; коэффициент амплитудной модуляции от 1 до 100 %; пределы допускаемой погрешности ±0,3 % (регистрационный № 27049-04);
- рабочий эталон единицы девиации частоты РЭЕДЧ-1; частота 5 и 50 МГц; модулирующая частота от 0,02 до 200 кГц; девиация частоты от 1 до 100 кГц; пределы допускаемой погрешности ±0,3 % (регистрационный № 34596-07);
- вольтметр универсальный цифровой В7-46; диапазон частот от 20 Гц до 100 кГц; диапазон измерений переменного напряжения от 0,1 мВ до 700 В; пределы допускаемой погрешности ±(0,15-5) % (регистрационный № 11204-88);
- измеритель нелинейных искажений автоматический С6-11, диапазон частот от 0,02 до 100 кГц, диапазон измерений коэффициента гармоник от 0,03 до 1 %, пределы допускаемой погрешности ±0,05 % (регистрационный № 9081-83);
- осциллограф цифровой DL9240; диапазон частот от 0 до 200 МГц; пределы допускаемой погрешности ±3 % (регистрационный № 39514-08).
ИЛГШ.411653.004 РЭ Генераторы сигналов R&S SMB100A. Руководство по эксплуатации.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
