| Номер в госреестре | 64985-16 |
| Наименование СИ | Вольтметры щитовые |
| Обозначение типа СИ | SQ 72 DE, SQ 72 DS |
| Изготовитель | "Automatische Mess- und Steuerungstechnik GmbH", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Вольтметры щитовые SQ 72 DE, SQ 72 DS (далее - вольтметры, приборы) предназначены для измерения напряжения в электрических цепях переменного и постоянного тока.
Вольтметры относятся к однодиапазонным показывающим электромеханическим приборам прямого действия с устройством представления показаний в аналоговой форме.
Вольтметры предназначены для измерения напряжения постоянного и переменного тока в однофазных и трехфазных (с помощью внешнего переключателя цепей) трех и четырехпроводных электрических сетях. Способ включения в сеть - непосредственный.
Приборы изготовлены в виде двух модификаций SQ 72 DE и SQ 72 DS, отличающихся видом измеряемого напряжения и диапазоном измерений.

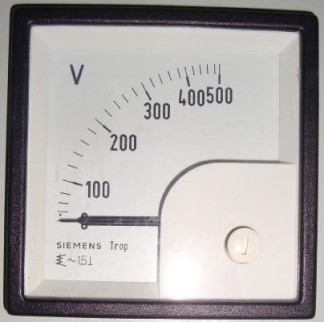

Вольтметры щитовые SQ 72 DE предназначены для измерения напряжения переменного тока и являются приборами электромагнитной системы с подвижной частью на кернах и подпятниках.
Принцип действия приборов электромагнитной системы основан на взаимодействии магнитного поля измеряемого тока (тока, проходящего через неподвижную катушку) с подвижным сердечником из ферромагнитного материала.
Приборы имеют отсчетное устройство в виде неравномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90 градусов) с нулевой отметкой на краю диапазона измерений и стрелочного указателя ножевого типа. Корректор нуля - механический.
Вольтметры щитовые SQ 72 DS предназначены для измерения напряжения постоянного тока и являются приборами магнитоэлектрической системы с подвижной частью на кернах и подпятниках.
Принцип действия приборов магнитоэлектрической системы основан на взаимодействии магнитного поля постоянного магнита с магнитным полем подвижной катушки, по которой протекает измеряемый ток.
Приборы имеют отсчетное устройство в виде равномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90 градусов) с нулевой отметкой на краю диапазона измерений и стрелочного указателя ножевого типа. Корректор нуля - механический.
Вольтметры предназначены для щитового крепления под вырез прямоугольной формы для приборов габарита 72 мм.
Рабочее положение в пространстве - вертикальное.
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах черного цвета, защищающих измерительный механизм от повреждений и загрязнения.
Клеммы подключения расположены на задней панели приборов.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | |
| SQ 72 DE | SQ 72 DS | |
| Вид напряжения | переменное | постоянное |
| Диапазон измерений, В | от 0 до 500 | от 0 до 300 |
| Нормальная область частот, Гц | от 45 до 65 | - |
| Наименование характеристики | Значение для модификаций | |
| SQ 72 DE | SQ 72 DS | |
| Класс точности | 1,5 1) | |
| Длина шкалы, мм | 62 | |
| Остаточное отклонение указателя от нулевой отметки шкалы, мм | 0,945 | |
| Время успокоения, с | 4 | |
| Пределы допускаемой дополнительной приведенной погрешности вызванной изменением положения прибора от нормального | не более половины предела допускаемой основной приведенной погрешности | |
| Пределы допускаемой дополнительной приведенной погрешности вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С | не более предела допускаемой основной приведенной погрешности | |
Примечание: - Классу точности соответствуют пределы допускаемой основной приведенной погрешности ±1,5 %. За нормирующее значение при определении приведенной погрешности принимается конечное значение диапазона измерения.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | |
| SQ 72 DE | SQ 72 DE | |
| Г абаритные размеры, мм, (длинах ширинах глубина) | 72x72x51 | |
| Масса, кг | 0,15 | |
| Нормальные условия применения: | ||
| - температура окружающего воздуха, °С | от + 18 до + 22 | |
| - относительная влажность воздуха, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84 до 106 | |
| Рабочие условия применения: | ||
| - температура окружающего воздуха, °С | от - 20 до + 40 | |
| - относительная влажность воздуха, % | до 90 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
наносится типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Вольтметр щитовой SQ 72 DE | 2 шт. | №№ 21330-77760-90001-1, 21330-77760-90001-2 |
| Вольтметр щитовой SQ 72 DS | 2 шт. | №№ 21330-57590-90001-1, 21330-57590-90001-2 |
| Паспорт | 4 экз. |
осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основные средства поверки: вольтметр Д5015 (рег. № 4195-74); вольтамперметр М2018 (рег. № 5368-76).
Знак поверки наносится в паспорт прибора.
Сведения отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам.
ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей.
ГОСТ 30012.9-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний.
ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки.
