Комплекс автоматизированный измерительно-управляющий "КИ-ГПА-Тихвинская ТЭЦ", 64990-16

Назначение

Комплекс автоматизированный измерительно-управляющий «КИ-ГПА-Тихвинская ТЭЦ» (далее комплекс) предназначен для преобразования сигналов силы и напряжения постоянного тока, сигналов сопротивления и термоЭДС, поступающих от первичных измерительных преобразователей, в значения технологических параметров (давление, температура, расход, виброскорость), обработки и регистрации полученной измерительной информации, выдачи сообщений, реализации алгоритмов управления, передачи данных в пределах контролируемого объекта.

Описание

Комплекс входит в состав автоматизированной системы управления технологическими процессами (АСУТП) Тихвинской ТЭЦ и включает в себя измерительно-управляющую часть системы автоматического управления шестью газопоршневыми энергетическими агрегатами (ГПА) типа Wartsila 18V50SG в составе Тихвинской ТЭЦ, обеспечивая измерение рабочих параметров оборудования в процессе его эксплуатации, визуализацию измеренных параметров и реализацию алгоритмов управления оборудованием на основе измерительной информации от первичных измерительных преобразователей.

Комплекс представляет собой совокупность технических и программных средств и имеет два уровня сбора, обработки и представления измерительной информации.

1)    оборудование нижнего уровня, состоящее из:

-    модулей аналогового ввода Simatic S7-300 типа SM331 (регистрационный № 15772-11) в составе устройств распределенного ввода-вывода Simаtiс ЕТ-200М (регистрационный № 22734-11), осуществляющих циклический опрос, прием и преобразование сигналов от первичных измерительных преобразователей в выходной код и передачу их в процессоры комплекса по стандартам промышленных протоколов обмена семейства «Industrial Ethernet»;

-    линий связи, соединяющих измерительные модули с датчиками;

-    дублированных процессоров серии Simatic S7-300, обеспечивающих выполнение алгоритмов измерений, управления и технологических защит при ведении технологического процесса ГПА Тихвинской ТЭЦ на основе принятой измерительной информации от измерительных модулей комплекса;

2)    оборудование верхнего уровня, состоящее из:

-    дублированного OPC сервера системы автоматизации, предназначенного для хранения полученной измерительной и расчетной информации и обеспечения «клиент-серверной» технологии работы комплекса;

-    рабочих и инженерной станций комплекса, реализованных на базе персональных компьютеров, получающих измерительную информацию от сервера комплекса и обеспечивающих визуализацию результатов измерений и функционирования оборудования ГПА на экранах рабочих станций и мониторов общего пользования;

-    стандартного программного обеспечения - операционной системы Windows 7 SP1, специализированного инженерного программного обеспечения (ПО), входящего в состав ПО Simatic PCS7 и SKADA-системы «InTouch», предназначенных для конфигурации OPC сервера, инженерной и рабочих станций, обеспечения диагностики работы системы управления оборудованием ГПА, контроля над всем технологическим процессом и передачи измерительной информации на серверы, инженерную и рабочие станции комплекса.

Комплекс обеспечивает вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах операторских терминалов, вывод на печать следующих пара-

метров при ведении технологического процесса энергоблока: давления газа, воздуха, воды, масла, Па, бар, мбар; температуры воздуха, газа, воды, масла, металла подшипников и обмоток генератора, °С; расхода газа, кг/ч; виброскорости, мм/с.

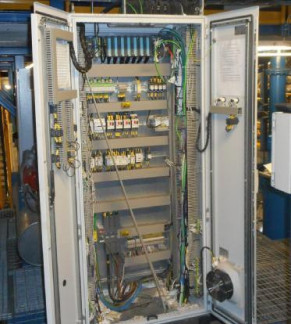

Все компоненты комплекса размещаются в специализированных запираемых шкафах, шкафы размещаются в специальных помещениях, имеющих ограничение доступа.

Программное обеспечение

Комплекс работает под управлением лицензионного программного обеспечения «PCS 7», версия V8.1 и SKADA «InTouch» и разработанного на его основе программного проекта автоматизации «Tikhvin 6x18V50SG MV», содержащих библиотеки функциональных блоков и программные средства для конфигурирования, диагностики и записи данных.

ПО верхнего уровня - SKADA «InTouch» - служит для отображения и архивирования полученной информации от контроллеров и перевода единиц физических единиц в систему СИ. Все метрологические значимые вычисления выполняются в ПО «PCS 7», метрологические характеристики которого нормированы с учетом влияния встроенного ПО.

Доступ к программному обеспечению комплекса осуществляется с АРМ оператора. Для защиты накопленной и текущей информации, конфигурационных параметров ИК от несанкционированного доступа в комплексе предусмотрен многоступенчатый физический контроль доступа (запираемые шкафы, доступ к которым требует авторизации) и программный контроль доступа (шифрование данных и доступ по паролю с регистрацией успеха и отказа в доступе). Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

*Примечание - Пределы допускаемой погрешности преобразования сигналов термоЭДС, поступающих от преобразователей термоэлектрических ТХА(К), даны с учетом погрешности компенсации температуры холодного спая.

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется в соответствии с документом МП 64990-16 «Комплекс автоматизированный измерительно-управляющий «КИ-ГПА-Тихвинская ТЭЦ». Методика поверки», утвержденным ФГУП «ВНИИМС» 11 июля 2016 г.

Основное средство поверки:

Калибратор многофункциональный МС2-К-К (Госреестр №22237-08).

Знак поверки наносится на свидетельство о поверке, в паспорт наносят клеймо о поверке.

Сведения о методах измерений

изложены в документе «Комплекс автоматизированный измерительно-управляющий «КИ-ГПА-Тихвинская ТЭЦ» Руководство по эксплуатации» 415.П04.15/291-АК1-РЭ ч.1.

Нормативные документы

Техническое задание по созданию автоматизированной системы управления технологическими процессами ТЭЦ-ПГВ1 -3 в г.Тихвин Ленинградской области.
