Комплекс автоматизированный измерительно-управляющий "КИ-БППГ и ОВК-Тихвинская ТЭЦ", 64991-16

Назначение

Комплекс автоматизированный измерительно-управляющий «КИ-БППГ и ОВК-Тихвинская ТЭЦ» (далее комплекс) предназначен для преобразования сигналов силы и сопротивления постоянного тока, поступающих от первичных измерительных преобразователей, в значения технологических параметров (давление, температура, расход, загазованность, виброскорость, электрическое напряжение), контроля и хранения измеренных параметров оборудования блочного пункта подготовки газа (БППГ) и объединенного вспомогательного корпуса (ОВК), полученных при обеспечении технологического процесса работы газопоршневых агрегатов (ГПА) Тихвинской ТЭЦ.

Описание

Комплекс входит в состав автоматизированной системы управления технологическими процессами (АСУТП) Тихвинской ТЭЦ и включает в себя измерительно-управляющую часть систем автоматического управления (САУ) БППГ и САУ ОВК Тихвинской ТЭЦ, обеспечивающей измерение рабочих параметров оборудования в процессе его эксплуатации, визуализацию измеренных параметров и реализацию алгоритмов управления оборудованием, на основе измерительной информации от первичных измерительных преобразователей, работающих в составе оборудования САУ БППГ и ОВК.

Комплекс представляет собой совокупность технических средств, в том числе:

1)    оборудование нижнего уровня, состоящее из

-    модулей аналогового ввода Simatic S7-300 типа SM331 (регистрационный № 15772

11) в составе устройств распределенного ввода-вывода Simаtiс ЕТ-200М (регистрационный № 22734-11), осуществляющих циклический опрос, прием и преобразование сигналов от первичных измерительных преобразователей в выходной код и передачу их в процессоры комплекса по стандартам промышленных протоколов обмена семейства «Industrial Ethernet»;

-    линий связи, соединяющих измерительные модули с датчиками;

-    дублированных процессоров серии Simatic S7-400, обеспечивающих выполнение алгоритмов измерений, управления и технологических защит при ведении технологического процесса БППГ и ОВК Тихвинской ТЭЦ-2 на основе принятой измерительной информации от измерительных модулей комплекса;

2)    оборудование верхнего уровня, состоящего из

-    дублированных серверов системы автоматизации САУ БППГ и САУ ОВК, предназначенных для хранения полученной измерительной и расчетной информации и обеспечения «клиент-серверной» технологии работы комплекса;

-    рабочих и инженерной станций комплекса, реализованных на базе персональных компьютеров, которые получают измерительную информацию от серверов системы и локальных САУ и обеспечивают визуализацию результатов измерений и функционирования оборудования энергоблока;

-    стандартного программного обеспечения - операционной системы Windows 7 и специализированного инженерного программного обеспечения (ПО) SKADA-системы «^тайс WinCC», входящего в состав ПО Simаtiс PCS7, предназначенного для конфигурации сервера, инженерной и рабочих станций, обеспечения диагностики работы системы управления оборудованием БППГ и ОВК, контроля над всем технологическим процессом и передачи измерительной информации на серверы, инженерную и рабочие станции комплекса.

Комплекс обеспечивает вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах операторских терминалов, архивирование и вывод на печать

следующих параметров при ведении технологического процесса энергоблока: давления газа, воды, кПа, МПа; температуры воздуха, газа, воды, подшипников, °С; загазованности СО, СН4, ppm, %; расхода газа, воды, н.м3/ч, т/ч; виброскорости, мм/с; электрического напряжения, В.

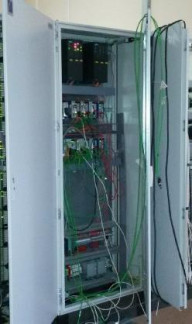

Все компоненты комплекса размещаются в специализированных запираемых шкафах, шкафы размещаются в специальных помещениях, имеющих ограничение доступа.

Программное обеспечение

Комплекс работает под управлением лицензионного программного обеспечения «PCS 7», версия V8.1 и разработанного на его основе программного проекта автоматизации «TikhAll_MP».

Конфигурация программного проекта автоматизации выполнена под задачи комплекса автоматизированного измерительно-управляющего «КИ-БППГ и ОВК-Тихвинская ТЭЦ».

Программное обеспечение имеет уровень защиты «Высокий», обеспечиваемый однократно инсталлируемым проектом «TikhAll_MP» на базе лицензионного инженерного ПО «PCS 7», установленного на сервер, инженерную и рабочие станции комплекса.

Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО.

Метрологически значимые параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется в соответствии с документом 415.П04.15/291-АК1-МП «Комплекс автоматизированный измерительно-управляющий «КИ-БППГ ОВК-Тихвинская ТЭЦ». Методика поверки», утвержденным ФГУП «ВНИИМС» 11 июля 2016 г.

Основное средство поверки:

Калибратор многофункциональный МС2-К-К (регистрационный № 22237-08).

Знак поверки наносится на свидетельство о поверке, в паспорт наносят клеймо о поверке.

Сведения о методах измерений

изложены в документе «Комплекс автоматизированный измерительно-управляющий «КИ-БППГ и ОВК-Тихвинская ТЭЦ» Руководство по эксплуатации» 415.П04.15/291-АК1-РЭ ч. 1.

Нормативные документы

Техническое задание по созданию автоматизированной системы управления технологическими процессами ТЭЦ-ПГВ1 -3 в г. Тихвин Ленинградской области.
