| Номер в госреестре | 64994-16 |
| Наименование СИ | Весы неавтоматического действия с печатанием этикеток |
| Обозначение типа СИ | 9010 |
| Изготовитель | "Marel Ltd.", Великобритания |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

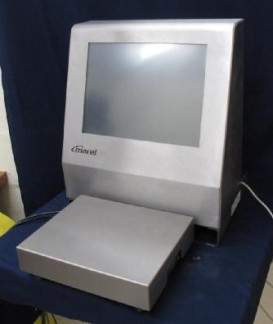

Весы неавтоматического действия с печатанием этикеток 9010 (далее - весы) предназначены для определения массы товара, вычисления его стоимости на основе заранее введенной оператором цены за единицу товара и печатания этикетки.
Весы состоят из следующих функциональных узлов, выполненных в отдельных корпусах:
- грузоприемное устройство (далее - ГПУ), представляющее собой механическую конструкцию, опирающуюся на один весоизмерительный тензорезисторный датчик;
- индикатор - электронное устройство весов с сенсорным экраном, которое выполняет аналого-цифровое преобразование выходного сигнала весоизмерительного датчика и дальнейшую обработку данных и показывает результат взвешивания в единицах массы, а так же стоимость товара, на основе заранее введенной оператором цены за единицу товара;
- принтер для печатания этикеток.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на цифровой дисплей индикатора. Значение массы автоматически или по команде оператора выводится на печать и/или передается на внешние периферийные устройства по интерфейсам связи (Ethernet, USB).
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство первоначальной установки на нуль (T.2.7.2.4);
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
- устройство слежения за нулем (T.2.7.3);
- работа в режиме двухинтервальных весов (Т.3.2.6);
- устройство предварительного задания значения массы тары (T.2.7.5);
- вычисление стоимости и печать значения массы, цены за единицу продукта и стоимости упакованного продукта (Т.1.2.9).
Модификации весов отличаются метрологическими характеристиками, а также исполнением и габаритными размерами ГПУ и имеют обозначение вида 9010 - PL X, где X -условное обозначение модификаций ГПУ, принимает значения от 1 до 5:
- 1, 2, 3 - 2020;
- 4 - 3020;
- 5 - 4020.
Обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (e поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары, указываются на маркировочной табличке весов. Значения Max (Maxi), Min, e (ei), также отображаются на дисплее индикатора при работе весов.
Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной табличкой.
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется электронный ключ («USB-ключ»). При включении весов и запуске программы проверяется соответствие версии ПО с информацией о версии, хранящейся в электронном ключе. В случае несовпадения версий, соответствующая запись вносится в журнал событий, а проведение взвешивания становится невозможным.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 1. 1 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются | - |
Таблица 2
| Модификация ГПУ | Значение максимальной нагрузки, Max (Max1/Max2 для двухинтер вальных весов), кг | Поверочный интервал, e и действительная цена деления (шкалы), d (e=d), г (e1/e2 и d1/d2 для двухинтервальных весов), г | Число поверочных интервалов, n (n1 / n2 -для двухинтервальных весов) |
| 2020 | 1,5 / 4,5 | 1 / 2 | 1500 / 2250 |
| 2020 | 3 / 6 | 1 / 2 | 3000 / 3000 |
| 2020 | 6 | 2 | 3000 |
| 3020 | 15 / 30 | 5 / 10 | 3000 / 3000 |
| 4020 | 30 | 10 | 3000 |
Таблица 3
| Характеристика | Значение |
| Класс точности по ГОСТ OIML R 76-1-2011 | III |
| Диапазон предварительного задания значения массы тары, e (e1 для двухинтервальных весов) | 450 |
| Диапазон температуры, оС | от 0 до + 40 |
| Электрическое питание от сети переменного тока: напряжение, В частота, Гц | 220 +32 50±1 |
наносится на маркировочные таблички, закрепленные на корпусе индикатора и корпусе ГПУ заводским способом, и/или на эксплуатационные документы типографским способом.
Весы - 1 шт.
Руководство по эксплуатации - 1 экз.
Принтер (по заказу) - 1 шт.
осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а также процедура идентификации ПО приведены в эксплуатационной документации.
Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009.
«Весы неавтоматического действия с печатанием этикеток 9010. Руководство по эксплуатации», раздел «Руководство по запуску устройства».
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
Техническая документация изготовителя.
