| Номер в госреестре | 65001-16 |
| Наименование СИ | Тераомметры |
| Обозначение типа СИ | 6530 мод. 6530-В, 6530-ХВ, 6530-ХР, 6530-ХРR |
| Изготовитель | "Guildline Instruments Limited", Канада |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

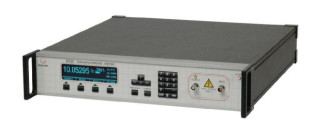

Тераомметры серии 6530 модели 6530-В, 6530-ХВ, 6530-ХР, 6530-ХРЯ (далее тераомметры серии 6530) предназначены для прецизионного измерения высокоомного электрического сопротивления, а также для измерения малых токов.
Принцип действия тераомметров серии 6530 основан на измерении неизвестного сопротивления, к которому прикладывают испытательное напряжение, подаваемое от источника напряжения постоянного тока. Это вызывает протекание постоянного тока через измеряемый резистор в интегратор, который определяется временем, необходимым для того, чтобы напряжение на выходе интегратора прошло между двумя различными пороговыми точками напряжения. Зная испытательное напряжение и величину тока, микропроцессор может определить значение измеряемого резистора.
Тераомметры полностью автоматизированы посредством встроенного микропроцессора. Тераомметры обеспечивают повышенную точность посредством функций встроенной фильтрации и проведением измерений при изменении полярности испытательного напряжения.
Тераомметров 6530 различаются только по своим метрологических характеристиках. Тераомметр 6530-XPR обладает самым расширенным диапазоном измерения сопротивления и постоянного тока с повышенной точностью измерения. Тераомметр 6530-B является базовой моделью и все остальные модели могут быть созданы на базе тераоммета 6530-В.
Тераомметры имеют встроенное программное обеспечение (ПО), которое выполняет функции сбора, обработки, хранения, передачи и отображения измеренных данных.
Тераомметры серии 6530 могут работать с автономным ПО TeraCal.
Идентификационные данные ПО тераомметров серии 6530 приведены в таблице 1.
| Идентиф икационные данные | Модель тераомметра | |||
| 6530-В | 6530-ХВ | 6530-ХР | 6530-XPR | |
| Идентификационное наименование ПО | ||||
| Номер версии (идентификационный номер) ПО | Rev C | Rev C | Rev C | Rev C |
| Цифровой идентификатор ПО | недоступен | недоступен | недоступен | недоступен |
| Другие идентификационные данные (тип прибора) | 6530-В | 6530-ХВ | 6530-ХР | 6530-XPR |
Уровень защиты в соответствие с Р50.2.077-2014 «средний».
Влияние ПО учтено при нормировании метрологических характеристик СИ.
Метрологические и технические характеристики тераомметров серии 6530 представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики тераомметров серии 6530
| Наименование характеристики | Значение характеристик для моделей | |||
| 6530-В | 6530-ХВ | 6530-ХР | 6530-XPR | |
| Диапазон измерений сопротивления | 2 МОм -100 ТОм | 90 кОм - 20 ПОм | 2 МОм - 100 ТОм | 90 кОм - 20 ПОм |
| Испытательное напряжение, В | ±(1, 3, 10, 30, 100, 300, 1000) | ±(1, 3, 10, 30, 100, 300, 1000) | ±(1, 3, 10, 30, 100, 300, 1000) | ±(1, 3, 10, 30, 100, 300, 1000) |
| Пределы допускаемой относительной погрешности измерения сопротивления в зависимости от диапазона и испытательного напряжения, %: | ||||
| 90-200 кОм (1 В) | - | ±0,02 | - | ±0,015 |
| Свыше 200 кОм - 2 МОм (1 В) | - | ±0,02 | - | ±0,015 |
| Свыше 2-20 МОм (1 В) | ±0,025 | ±0,02 | ±0,015 | ±0,015 |
| Свыше 20 - 200 МОм (1 - 10 В) | ±0,015 | ±0,01 | ±0,008 | ±0,008 |
| Свыше 200 МОм - 2 ГОм (1 - 100 В) | ±0,02 | ±0,015 | ±0,015 | ±0,015 |
| Свыше 2-20 ГОм (10 - 1000 В) | ±0,06 | ±0,05 | ±0,04 | ±0,04 |
| Свыше 20 - 200 ГОм (10 - 1000 В) | ±0,08 | ±0,07 | ±0,06 | ±0,06 |
| Свыше 200 ГОм - 2 ТОм (100 - 1000 В) | ±0,12 | ±0,11 | ±0,1 | ±0,1 |
| Свыше 2-20 ТОм (1000 В) | ±0,35 | ±0,3 | ±0,25 | ±0,25 |
| Свыше 20 - 200 ТОм (1000 В) | ±0,6 | ±0,5 | ±0,4 | ±0,4 |
| Свыше 200 ТОм - 2 ПОм (1000 В) | - | ±2,0 | - | ±1,5 |
| Свыше 2-20 ПОм (1000 В) | - | ±25,0 | - | ±20,0 |
| Пределы допускаемой относительной погрешности измерения силы постоянного тока в зависимости от диапазона, %: | ||||
| 1 мкА - 10 мкА | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| 100 нА - 1 мкА | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| 10 нА- 100 нА | ±0,2 | ±0,2 | ±0,2 | ±0,2 |
| 1 нА - 10 нА | ±0,2 | ±0,2 | ±0,2 | ±0,2 |
| 100 пА - 1 нА | ±0,2 | ±0,2 | ±0,2 | ±0,2 |
| 10 пА- 100 пА | ±1 | ±1 | ±1 | ±1 |
| 1 пА - 10 пА | - | ±2 | - | ±2 |
| 100 фА - 1 пА | - | ±10 | - | ±10 |
| Источник питания, В | от 100 до 240 В 50/60 Гц | от 100 до 240 В 50/60 Гц | от 100 до 240 В 50/60 Гц | от 100 до 240 В 50/60 Гц |
| Потребляемая мощность, В • А, не более, | 120 | 120 | 120 | 120 |
| Условия эксплуатации: | 23±5 | 23±5 | 23±5 | 23±5 |
| диапазон рабочих температур окружающего воздуха, °С | ||||
| относительная влажность воздуха (без конденсации), % | от 20 до 50 | от 20 до 50 | от 20 до 50 | от 20 до 50 |
| Условия хранения: | ||||
| диапазон температур окружающего воздуха, °С | от - 20 до + 60 | от - 20 до + 60 | от - 20 до + 60 | от - 20 до + 60 |
| относительная влажность воздуха (без конденсации), % | от 15 до 80 | от 15 до 80 | от 15 до 80 | от 15 до 80 |
| Средний срок службы, лет | 10 | 10 | 10 | 10 |
| Г абаритные размеры (высота х ширина х толщина), мм, не более | 500х17,5х89 | 500х17,5х89 | 500х17,5х89 | 500х17,5х89 |
| Масса, кг, не более | 11,4 | 11,4 | 11,4 | 11,4 |
наносится на боковую панель прибора печатью и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений приведены в таблице 3. Таблица 3 - Комплектность средства измерений_
| Наименование | Количество, шт |
| Тераомметр 6530 | 1 |
| Кабели измерительные | 6 |
| Методика поверки №2202-0055-2015 | 1 |
| Руководство по эксплуатации на тераомметры серии 6530 | 1 |
| Диск с ПО Teracal | 1 |
осуществляется по документу МП 2202-0055-2015 «Тераомметры серии 6530 (модели 6530-В, 6530-ХВ, 6530-ХР, 6530-ХРЯ). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» в марте 2016 года.
Основные средства поверки:
- меры электрического сопротивления постоянного тока Р4013, Р4023, Р4033, Р4030, меры-имитатор Р4085, Р 40116, термостат воздушный MI9300 из состава Государственного вторичного эталона единицы электрического сопротивления в диапазоне 1 МОм...10 ПОм
Лист № 4 Всего листов 4
ГВЭТ 14-05-2013 (регистрационный номер 2.1.ZZB.0104.2015 в соответствии с Приказом № 146 от 15 февраля 2016 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»);
- переходные меры электрического сопротивления Р40111 - Р40115, Р4063 из состава Государственного вторичного эталона (эталона-копии) единицы электрического сопротивления в диапазоне 1 Ом...100 кОм ГВЭТ 14-01-2013 (регистрационный номер 2.1.ZZB.0213.2015 в соответствии с Приказом № 146 от 15 февраля 2016 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»);
- Эталонный калибратор с дифференциаторами Д-(1-5) из состава ГВЭТ 4-01-2010 Государственного вторичного эталона единицы силы постоянного тока - ампер в диапазоне 110-15 - 110-9 А (регистрационный номер 2.1.ZZB.0025.2013 в соответствии с ГОСТ 8.022-91 «Государственный первичный эталон и Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 - 30 А»)
- калибратор-измеритель напряжения и силы тока 6430 Keithly, регистрационный номер 49633-12.
Знак поверки наносится на свидетельство о поверке.
приведены в руководствах по эксплуатации на тераомметры серии 6530.
Приказ №146 от 15 февраля 2016 г. об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления;
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 - 30 А.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
Техническая документация изготовителя фирмы Guildline Instrument Limited, Канада.
