| Номер в госреестре | 65011-16 |
| Наименование СИ | Газосигнализаторы хладона |
| Обозначение типа СИ | 134а мод. GW xx R-DK с датчиками MF 35 I-DK |
| Изготовитель | "Hans Maile Gaswarnanlagen GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газосигнализаторы хладона 134а модели GW xx R-DK с датчиками MF 35 I-DK предназначены для измерения объемной доли фреона 134а (тетрафторэтан, C2H2F4) и выдачи сигнализации о превышении установленного порогового значения объемной доли фреона 134а.
Принцип действия газосигнализаторов полупроводниковый, основанный на изменении проводимости полупроводникового чувствительного элемента при воздействии на него молекул определяемого компонента.
Газосигнализаторы хладона 134а модели GW xx R-DK с датчиками MF 35 I-DK (далее
- газосигнализаторы) представляют собой стационарные многоканальные приборы непрерывного действия.
Способ отбора пробы - диффузионный.

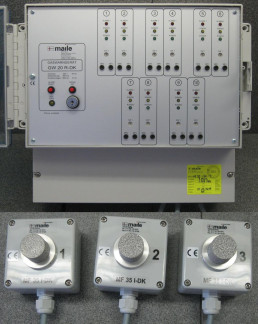

Конструктивно газосигнализаторы выполнены многоблочными и состоят из блока управления и сигнализации GW xx R-DK (где xx - код количества измерительных каналов, 11 - 1 канал, 12 - 2 канала, ... 20 - 10 каналов) и подключаемых к нему датчиков фреона 134а MF 35 I-DK.
Материал корпуса блока управления и сигнализации и датчиков - пластик. Способ установки - крепление на стену.
Внутри корпусов блока управления и сигнализации и датчиков находятся печатные платы с электронными компонентами. На лицевой панели блока управления и сигнализации находятся кнопки сброса сигнализации и сброса звукового сигнала, светодиоды, свидетельствующие о наличии питания, превышении установленного порога срабатывания сигнализации и отказах датчика и потенциометры настройки порога срабатывания.
Датчик MF 35 I-DK имеет нелинеаризованный аналоговый выход по напряжению.
Газосигнализаторы обеспечивают выполнение следующих основных функций:
- непрерывное измерение объемной доли определяемого компонента в воздухе;
- переключение контактов реле и световую сигнализацию при срабатывании установленного порога и отказе датчика.
Газосигнализаторы являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением. Выполнение основных функций обеспечивается операционными усилителями.
Газосигнализаторы имеют общепромышленное исполнение и должны размещаться в невзрывоопасных зонах помещений и наружных установок.
Степень защиты корпуса газосигнализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-96:
- блок управления и сигнализации - IP54;
- датчик MF 35 I-DK - IP40;
| Параметр | Значение |
| Диапазон настройки порога срабатывания сигнализации, объемная доля фреона 134а, млн-1 | от 150 до 2000* |
| Пределы допускаемой основной относительной погрешности срабатывания, % | ±15 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от предела допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Время прогрева газосигнализатора, мин, не более | 60 |
| Предел допускаемого времени срабатывания, с | 120 |
| Примечание - * заводское значение порога срабатывания 1000 млн-1 может быть перенастроено пользователем в процессе эксплуатации. | |
Таблица 2 - Габаритные размеры и масса газосигнализаторов
| Элемент газосигнализатора | Г абаритные | размеры, мм, не более | Масса, кг, | |
| ширина | длина | высота | не более | |
| блок управления и сигнализации газосигнализатора модификации GW 11/12 R-DK | 175 | 155 | 102 | 1,05 |
| GW 13/14 R-DK | 222 | 185 | 102 | 1,5 |
| GW 15.20 R-DK | 305 | 255 | 145 | 3,45 |
| датчик MF 35 I-DK | 110 | 82 | 85 | 0,2 |
Таблица 3 Технические характеристики
| Параметр | Значение |
| Напряжение питания от сети переменного тока - частота, Гц | 50±1 |
| - напряжение, В | 230±23 |
| Потребляемая электрическая мощность, В-А, не более: GW 11/12 R-DK | 45 |
| GW 13/14 R-DK | 80 |
| GW 15.20 R-DK | 170 |
| Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч | 24000 |
| Средний срок службы, лет* | 10 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, С: - блок управления и сигнализации GW хх R-DK | от +5 до +55 |
| - датчики MF 35 I-DK | от -30 до +50 |
| - относительная влажность окружающего воздуха при температу- | |
| ре +40 оС, %, не более (без конденсации влаги); - диапазон атмосферного давления, кПа | от 5 до 90 от 90 до 110 |
| - диапазон давления, гПа - расход газовой пробы, дм3/мин - содержание определяемых компонентов: не более верхнего значения диапазона измерений. | от -200 до +300 1 |
| Примечание * - без учета срока службы полупроводникового чувствительного элемента. | |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус блока управления и сигнализации в виде наклейки.
Комплект поставки газосигнализатора приведен в таблице 4.
Таблица 4
| Наименование | Количество |
| Газосигнализаторы хладона 134а модели GW xx R-DK с датчиками MF 35 I-DK | 1 шт. (модель блока управления и сигнализации по заказу) |
| Комплект принадлежностей | 1 компл. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 242-1987-2015 | 1 экз. |
осуществляется по документу МП 242-1987-2016 «Газосигнализаторы хладона 134а модели GW xx R-DK с датчиками MF 35 I-DK. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «01» февраля 2016 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси фреон 134а - воздух (ГСО 10343-2013), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением.
Знак поверки наносится на свидетельство о поверке.
Методики измерений приведены в эксплуатационном документе «Газосигнализаторы хладона 134а модели GW xx R-DK с датчиками MF 35 I-DK. Руководство по эксплуатации»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
Техническая документация фирмы «Hans МаПе Gaswamlagеn GmbH», Германия.
