| Номер в госреестре | 65015-16 |
| Наименование СИ | Тахографы |
| Обозначение типа СИ | Меркурий ТА-001 |
| Изготовитель | ООО "АСТОР ТРЕЙД", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 7 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахографы «Меркурий ТА-001» (далее - тахографы) предназначены для измерений навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, количества электрических импульсов от датчиков движения, определения на их основе координат потребителя, скорости, пройденного пути автотранспортных средств, интервала времени, синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока средства криптографической защиты информации тахографа (блок СКЗИ) при работе по сигналам ГНСС ГЛОНАСС/GPS.

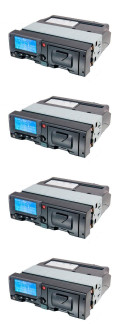

Конструктивно тахографы представляют собой моноблок с блоком СКЗИ, навигационной и связной (опционально) антеннами. На лицевой панели тахографа расположены дисплей, органы управления, крышка термопринтера и слоты для установки электронных карт. Блок СКЗИ состоит из навигационного модуля ГНСС, криптографического сопроцессора, управляющего микроконтроллера, встроенного резервного источника электропитания и энергонезависимой памяти, совмещенных в одном корпусе.
Принцип действия тахографов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1 навигационным модулем ГНСС, а также подсчете электрических импульсов от датчиков движения, количество которых пропорционально пройденному автотранспортным средством пути. Расчет характеристических коэффициентов тахографов при установке на этапе эксплуатации на колесных транспортных средствах, осуществляется в соответствии с руководством по эксплуатации.
Навигационный модуль ГНСС определяет координаты и скорость автотранспортного средства и синхронизирует внутреннюю шкалу времени блока СКЗИ с национальной шкалой координированного времени UTC(SU) по сигналам ГНСС. Результаты измерений блока СКЗИ в неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на чеке.
Электрические импульсы от датчиков движения поступают в электронный блок тахографа, где обрабатываются микропроцессором по заданным алгоритмам. Результаты обработки сохраняются в энергонезависимой памяти тахографа, выгружаются на внешние носители, подписанные электронной подписью, отображаются в графическом виде и на чеке.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная, обладающая следующими характеристиками: разъем SMA^), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 25 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.
Метрологические характеристики тахографов обеспечиваются при работе с импульсными датчиками движения, имеющими следующие параметры выходного сигнала:
- количество импульсов на один километр пройденного пути: от 1000 до 60000;
- амплитуда логической единицы не менее 5,0 В (максимальное значение указано в руководстве по эксплуатации);
- минимальная длительность импульса не менее 200 мкс;
- амплитуда логического нуля не более 1 В (минимальное значение указано в руководстве по эксплуатации);
- время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс;
- джиттер (среднее квадратическое значение) фронта не более 10 мкс.
Метрологические характеристики тахографов обеспечиваются только при работе с
блоками СКЗИ утвержденного типа, имеющими свидетельство о поверке с не истекшим сроком
| Наименование характеристики | Значение характеристики |
| Границы допускаемой инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±3 |
| Границы допускаемой погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±15 |
| Пределы допускаемой абсолютной погрешности измерения скорости* в диапазоне скоростей от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч | ±2 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с | ±2 |
| Рабочие условия эксплуатации | не хуже рабочих условий эксплуатации тахографа |
| * плановая составляющая | |
После окончания срока действия ключей блока СКЗИ, блок выдает информацию тахографу о блокировке ключей, прекращая электронную подпись измеряемых данных. Для продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации, заменить блок СКЗИ на аналогичный активированный блок, имеющий свидетельство о поверке с не истекшим сроком действия.
Тахограф обеспечивает дискретности выдачи измеренных данных, приведенные в таблице 2.
Таблица 2 - Дискретность выдачи тахографами измеренных данных
| Наименование источника информации | Дискретность выдачи |
| Файл блока СКЗИ | координаты (широта и долгота): 0,00000001 градус координаты (высота): 1 м скорость: 1 км/ч время: 1 с |
| Чек контрольный | пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 мин координаты (широта и долгота): 0,0001 градус |
| Дисплей | координаты (широта и долгота): 0,0001 градус скорость: 1 км/ч время: 1 мин пройденный путь: 0,1 км |
Тахографы работают под управлением специализированного программного обеспечения
(ПО).
| Таблица 3 - Идентификационные данные (п | ризнаки) метрологически значимой части ПО |
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | v.1.04.0138 |
| Номер версии (идентификационный номер ПО) | 1.04.0138 и выше |
Метрологически значимая часть ПО тахографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики тахографов приведены в таблице 4. Таблица 4 - Метрологические и технические характеристики тахографов
| Наименование характеристики | Значение характеристики |
| Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений интервала времени в диапазоне от 60 до 86400 с, с | ±4 |
| Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, км/ч | ±2 |
| Границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения, км/ч | ±2 |
| Границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м | ±3 |
| Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м | ±15 |
| Границы допускаемой относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути в диапазоне от 1 до 9 999 999,9 км, % | ±1 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с | ±2 |
| Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS, с | ±2 |
| Питание от источника питания постоянного тока, В | от 8,5 до 40 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 210 х 190 х 65 |
| Масса, кг, не более | 1,5 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность при 20 °С, %, не более | от - 40 до + 70 80 |
| * плановая составляющая | |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус тахографа в виде наклейки.
Комплектность тахографов приведена в таблице 5. Таблица 5 - Комплектность тахографов
| Наименование | Количество |
| 1. Тахограф «Меркурий ТА-001» в составе: | 1 шт. |
| 1.1. Антенна ГЛОНАСС/GPS | 1 шт. |
| 1.2. Комплект вспомогательного оборудования | 1 шт. |
| 1.3. Антенна ГЛОНАСС/GPS № 2 | 1 шт. (по отдельному заказу) |
| 1.4. Кабель подключения гарнитуры АВЛГ 816.33.00 | 1 шт. (по отдельному заказу) |
| 1.5. Антенна GSM | 1 шт. (по отдельному заказу) |
| 1.6. Короб для установки тахографа АВЛГ 816.50.00 | 1 шт. (по отдельному заказу) |
| 1.7. Источник бесперебойного питания «Меркурий ИБП-01» АВЛГ 816.25.00 | 1 шт. (по отдельному заказу) |
| 2. Комплект эксплуатационных документов | 1 компл. |
| 3. Методика поверки 842-16-07 МП | 1 экз. |
осуществляется по документу 842-16-07 МП «Тахографы «Меркурий ТА-001». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 29 июня 2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- генератор сигналов произвольной формы 33522В (рег. № 53565-13);
- частотомер универсальный CNT-91R (рег. № 41567-09);
- источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15).
Тахограф «Меркурий ТА-001». Руководство по эксплуатации. АВЛГ.816.00.00РЭ.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Тахограф «Меркурий ТА-001», «Меркурий ТА-002». Технические условия. ТУ 4573-816-70209693-2009
| Зарегистрировано поверок | 9525 |
| Поверителей | 51 |
| Актуальность данных | 17.11.2024 |
