| Номер в госреестре | 65020-16 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | MFA 9000 |
| Изготовитель | "WITT-Gasetechnik GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы MFA 9000 (в дальнейшем - газоанализаторы) предназначены для измерений содержания кислорода и диоксида углерода в аргоне или азоте.

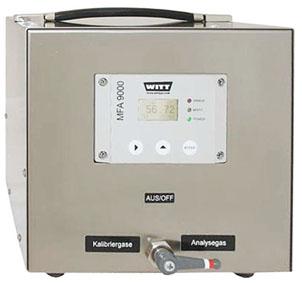

Газоанализаторы MFA 9000 выполнены в едином корпусе, внутри которого расположен детектор по теплопроводности (ДТП), газовая схема, электрический блок и электронные платы. На передней панели расположен цифровой дисплей, кран переключения, и клавиши управления. На задней панели расположены штуцеры для газов, разъем для пробоотборного щупа, аналоговые и цифровые входы и выходы, порты для передачи данных.
Принцип действия газоанализаторов основан на зависимости электрического сопротивления проводника, помещенного в камеру с анализируемой газовой смесью и нагреваемого током, от теплопроводности проводника со сравнительной газовой смесью. Сенсор для подавления воздействия внешней температуры находится в термостатическом корпусе из нержавеющей стали. С помощью программного обеспечения прибора, на основе полученных данных, происходит вычисление содержания измеряемого компонента в анализируемом образце.
Вывод данных может осуществляться непосредственно на цифровой дисплей, находящийся на передней панели анализатора. Прибор оснащен интерфейсом RS-232 для подключения к персональному компьютеру или самописцу и аналоговыми и цифровыми выходами, программируемыми по выбору потребителя. Также возможно подключение прибора к локальной сети Ethernet.
Знак поверки наносится на переднюю панель газоанализатора.
Пломбирование газоанализаторов не предусмотрено.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Analyzer |
| Номер версии (идентификационный номер ПО) | V.1.00-F1.030 |
| Цифровой идентификатор ПО | - |
Программное обеспечение (ПО) газоанализатора имеет встроенное и автономное программное обеспечение.
С помощью встроенного ПО можно считывать результаты измерений, проводить калибровку прибора, настраивать пороги срабатывания сигнализации. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Автономное программное обеспечение служит для индикации измеренных значений и не является метрологически значимым.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
| Определяемый компонент | Диапазон измерений объемной доли, % | Пределы допускаемой приведенной к конечному значению диапазона измерений погрешности, (5пр), % |
| Диоксид углерода (СО2) в аргоне | от 0 до 50 | ±2 |
| Диоксид углерода (СО2) в азоте | от 0 до 50 | ±2 |
| Кислород (О2) в азоте | от 0 до 100 | ±1 |
| Расход анализируемой среды, дм3/ч | от 40 до 150 | |
| Г абаритные размеры, мм, не более | 240x240x230 | |
| Масса, кг, не более | 10 | |
| Условия эксплуатации: | ||
| о/"ч - температура окружающей среды, С | от | - д О + о |
| - напряжение питания переменного | ||
| тока, В | от 100 до 230 | |
| - частота переменного тока, Гц | 50/60 | |
наносится в виде наклейки на переднюю панель газоанализатора и на титульный лист руководства по эксплуатации типографским способом.
Газоанализатор MFA 9000.
Комплект ЗИП Руководство по эксплуатации Методика поверки
осуществляется по документу МП 65020-16 «Газоанализаторы MFA 9000. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 26 мая 2016 г.
Основные средства поверки:
- государственные стандартные образцы - газовые смеси диоксида углерода в аргоне, диоксида углерода в азоте, кислорода в азоте ГСО № 10532-2014.
приведены в руководстве по эксплуатации на газоанализаторы MFA 9000.
Нормативные документы, устанавливающие требования к газоанализаторам MFA 9000
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия. ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
Техническая документация фирмы-изготовителя «WITT-Gasetechnik GmbH & Co KG», Германия.
