| Номер в госреестре | 65022-16 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | VOC72М |
| Изготовитель | "Environnement S.A.", Франция |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы УОС72М предназначены для измерений объемной доли и массовой концентрации органических компонентов, приведенных в таблице 2, в воздушных средах при осуществление деятельности в области охраны окружающей среды.
Принцип действия газоанализатора УОС72М (далее - газоанализатор) основан на хроматографическом разделении анализируемой пробы газа и регистрации содержания измеряемых компонентов при помощи фотоионизационного детектора (ФИД).
Газом-носителем является азот с чистотой не менее 99,9999 %. В качестве источника газа-носителя могут использоваться генератор азота или азот в баллонах под давлением.

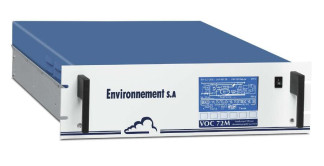

Газоанализатор является одноблочным прибором, выполнен в металлическом корпусе.
В состав газоанализатора входят:
- устройство отбора пробы, состоящее из насоса и трубки, заполненной селективными сорбентами для накопления из пробы определяемого вещества;
- фотоионизационный детектор;
- пневматическая система, соединяющая отдельные блоки (в т.ч. вакуумный насос);
- микропоцессор, управляющий работой составных частей газоанализатора.
Способ отбора пробы - принудительный.
На лицевой панели газоанализатора расположены жидко-кристаллический дисплей, кнопка включения и клавиши управления.
На задней панели газоанализатора расположены:
вход для анализируемой пробы газа;
вход для газа-носителя;
вход для калибровочного газа;
разъем для подключения сетевого кабеля (230±23) В; разъем для аналогового выхода:
разъемы для внешнего интерфейса (RJ45, UDPRJ11), USB-порт,
последовательный порт RS232 или RS422.
Управление режимами работы газоанализатора и обработка измерительной информации производятся с помощью микропроцессорного комплекса, размещенного внутри корпуса прибора.
Газоанализаторы имеют встроенное программное обеспечение VOC72M.
Программное обеспечение осуществляет функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на ЖКИ дисплее газоанализатора;
- передачу результатов измерений по интерфейсу связи с ПК;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- контроль внешней связи (RS 232/422/Ethernet).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VOC72M |
| Номер версии (идентификационный номер) ПО* | 3.3.8 |
| Цифровой идентификатор ПО (алгоритм) | недоступен |
| Примечание: *Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. | |
Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной относительной погрешности, % | |
| объемной доли, млн-1 (ppm) | массовой концентрации, мг/м3 | ||
| Бензол С6Н6 | от 0,0005 до 0,3 | от 0,0020 до 1,0 | ±25 |
| Толуол С7Н8 | от 0,0005 до 0,2 | от 0,0020 до 1,0 | ±25 |
| Этилбензол С8Н10 | от 0,0005 до 0,2 | от 0,0030 до 1,0 | ±25 |
| Сумма м-ксилола и п- ксилола m- + p- C8H10 | от 0,0005 до 0,2 | от 0,0020 до 1,0 | ±25 |
| о-Ксилол o-C8H10 | от 0,0005 до 0,2 | от 0,0020 до 1,0 | ±25 |
| Стирол C8H8 | от 0,0002 до 0,2 | от 0,0010 до 1,0 | ±25 |
| а- метилстирол C9H10 | от 0,001 до 0,2 | от 0,005 до 1,0 | ±25 |
| Изопропилбензол C9H12 | от 0,002 до 0,2 | от 0,01 до 1,0 | ±25 |
| 1,2,4 - Триметилбензол C9H12 | от 0,003 до 0,2 | от 0,015 до 1,0 | ±25 |
| 1,3 - Бутадиен C4H6 | от 0,005 до 0,4 | от 0,012 до 1,0 | ±25 |
| Примечание: Пересчет значений объемной доли Х в млн (ppm) в массовую концентрацию С, мг/м , проводят по формуле: С =X-M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - азота или воздуха, равный 22,4 при условиях (0 °С и 101,3 кПа по РД 52.04.186-89 - атмосферный воздух), дм /моль. | |||
Метрологические и технические характеристики газоанализаторов приведены в таблице 3. Таблица 3 - Метрологические и технические характеристики
| Параметр | Значение |
| Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности газоанализатора, % | 6,0 |
| Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур о от 10 до 35 С, на каждые 10 °С, в долях от предела допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов, в долях от предела допускаемой основной погрешности | ±0,2 |
| Номинальная цена единицы наименьшего разряда индикатора в зависимости от режима измерений | от 0,01 млрд-1 (ppb) до 0,01 млн-1 (ppm) |
| Время одного цикла измерений, мин | 0, 12, 15, 20, 30 (программируемое) |
| Время прогрева, ч, не более | 24 |
| Напряжение питания от сети переменного тока, В Частота Гц | 230±23 50±1 |
| Потребляемая мощность, ВА, не более | 200 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 135 485 610 |
| Масса, кг, не более | 12,5 |
| Средняя наработка на отказ, ч (при доверительной вероятности Р=0,95) | 24000 |
| Полный средний срок службы, лет | 10 |
| Параметры и состав анализируемой газовой смеси: | |
| - температура газовой смеси на входе газоанализатора, °С | от +5 до +35 |
| - относительная влажность газовой смеси, % | до 95 (без конденсации влаги) |
| - диапазон атмосферного давления, кПа | от 84 до 106,7 (от 630 до 800 мм.рт.ст) |
| - содержание неизмеряемых компонентов NH3, NO, NO2, H2S, SO2, CO, CH4, этилмеркаптан, сероуглерод, этилацетат, метанол, формальдегид | не более ПДК воздуха рабочей зоны по ГОСТ 12.1.005-88 |
| Условия эксплуатации: | |
| »-» 0/"ч - диапазон температуры окружающей среды, C | от +5 до +35 |
| - диапазон относительной влажности окружающей среды при температуре 35 oC, % | до 95 % о при температуре 30 С |
| - диапазон атмосферного давления, кПа | от 84 до 106,7 |
наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель газоанализатора.
Комплект поставки газоанализатора указан в таблице 4. Таблица 4 - Комплектность средства измерений_
| Обозначение | Наименование | Количество | Примечание |
| Газоанализатор VOC72М | 1 шт. | ||
| Руководство по эксплуатации с дополнением | 1 экз. | ||
| Паспорт | 1 экз. | ||
| МП-242-1989-2016 | Методика поверки | 1 экз. | |
| Дополнительные принадлежности и запасные части | 1 компл. | По заказу |
осуществляется по документу МП-242-1989-2016 «Газоанализаторы VOC72М. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «29» февраля 2016 г. Основные средства поверки:
- генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К по ШДЕК.418319.009ТУ - рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 62151-15;
- источники микропотоков ИМ стирола, бензола, толуола, этилбензола, о-ксилола, м-ксилола, п-ксилола, изопропилбензола (кумол), 1,2,4-триметилбензола (псевдокумол) по ИБЯЛ.418319.013ТУ - рабочие эталоны 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 15075-09;
- генератор газовых смесей ГГС модификаций ГГС-Р или ГГС-К по ШДЕК.418319.009ТУ - рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 62151-15, в комплекте со стандартными образцами состава газовых смесей в баллонах под давлением: С6Н6/С7Н8/э-С8Н10/о-С8Н10/м-С8Н10/п-С8Н10/К2 (ГСО 9688-2010), i-C9H10/N2 (ГСО 10525-2014), C4H6/N2 (ГСО 10388-2013).
Приказ Минприроды России № 425 от 07.12.2012 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия Техническая документация фирмы-изготовителя.
