| Номер в госреестре | 65023-16 |
| Наименование СИ | Вакуумметры электронные со встроенным дисплеем |
| Обозначение типа СИ | CC-10 |
| Изготовитель | "Televac A Division of The Fredericks Company", США |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вакуумметры электронные со встроенным дисплеем CC-10 предназначены для измерения абсолютного давления.

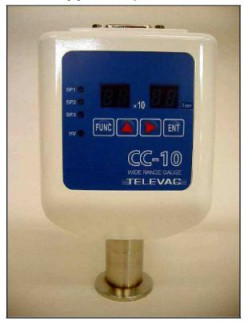

Вакуумметры электронные со встроенным дисплеем CC-10 выполнены в виде единого корпуса, в котором расположены два измерительных датчика: кристаллический кварцевый датчик и двойной инверсно-магнетронный датчик с холодным катодом. Для настройки вакуумметров электронных со встроенным дисплеем используется сенсорная панель управления. Показания измеряемой величины отображаются на зелено-голубом дисплее, три световых индикатора предназначены для индикации состояния реле вакуума. Вакуумметры электронные со встроенным дисплеем CC-10 оснащены цифровым интерфейсом RS 485.
Кристаллический кварцевый датчик представляет собой кварцевый осциллятор, а двойной инверсно-магнетронный датчик с холодным катодом представляет собой цилиндрический корпус, на который подается нулевой потенциал (катод) и анод, расположенный в центре ионизационной камеры.
Принцип действия вакуумметров электронных со встроенным дисплеем CC-10 основан на использовании принципа холодной эмиссии и на изменении сопротивления колебаний кристаллического кварцевого датчика при приложении к нему внешнего механического воздействия.
Во избежание несанкционированного вскрытия корпус вакуумметра электронного со встроенным дисплеем CC-10 защищён разрушающейся при вскрытии наклейкой с нанесённой надписью «msht.ru». В случае попытки вскрытия корпуса целостность наклейки нарушается.
Микропроцессорное программное обеспечение вакуумметров электронных со встроенным дисплеем CC-10 встроенное, обеспечивает управление и диагностику прибора, обработку сигналов и связь с внешними устройствами через интерфейс.
Идентификационные данные встроенного ПО вакуумметров электронных со встроенным дисплеем CC-10 приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
Таблица 1
| Идентификационное наименование программного обеспечения | «CC10 Firmware» |
| Номер версии (идент. номер) программного обеспечения | V3.98 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 0х7466DE3F |
| Алгоритм вычисления цифрового идентификатора программного | CRC 32 |
Метрологические и технические характеристики вакуумметров электронных со встроенным дисплеем CC-10 приведены в таблице 2.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений, Па (мм рт.ст.) | от 1,33 10-7 до 1105 (от 110-9 до 7,6 102) |
| Выходной аналоговый сигнал, В | от 0 до 10 |
| Пределы допускаемой относительной погрешности, % от измеряемой величины: - в диапазоне от 1,33 • 10-6 до 6,67 10-4 Па, включ. | ±35 |
| (от 1 10-8 до 5 10-6 мм рт.ст., включ.) - в диапазоне свыше 6,6710-4 до 1,33-Ю1 Па, включ. (свыше 5 10-6 до 1 10-1 мм рт. ст., включ.) - в диапазоне свыше 1,33 10 до 1,33 10 Па, включ. 1 3 (свыше 110 до 110 мм рт.ст., включ.) | ±70 |
| ±50 | |
| - в диапазоне свыше 1,33 103 до 1105 Па 1 2 (свыше 110 до 7,610 мм рт.ст.) | ±35 |
| Напряжение питания, В | от 22 до 26 |
| Потребляемая мощность, Вт, не более | 8 |
| Г абаритные размеры, мм, не более | 94х70х160 |
| Масса, кг, не более | 0,7 |
| Диапазон рабочих температур, °С | от + 10 до + 50 |
| Относительная влажность, % | не более 90 |
наносится на титульном листе руководства по эксплуатации типографским способом.
Таблица 3
| Вакуумметр электронный со встроенным дисплеем CC-10 | 1 шт. |
| Кабель | по заказу |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки РТ-МП-3193-443-2016 | 1 экз. |
осуществляется по документу РТ-МП-3193-443-2016 «ГСИ. Вакуумметры электронные со встроенным дисплеем CC-10. Методика поверки», утвержденному ФБУ «Ростест-Москва»
31.03.2016 г.
Знак поверки наносится при первичной поверке в виде оттиска поверительного клейма, а при периодической поверке - в виде оттиска поверительного клейма и голографической наклейки в свидетельство о поверке.
Основные средства поверки:
- установка вакуумметрическая эталонная 2-го разряда ВАТТ УВЭ-3 с диапазоном измерения абсолютного давления от 110- до 110 Па, с допускаемой относительной погрешностью ± 10 % в диапазоне от 110-2 до 1103 Па и ±15 % в диапазоне от 110-5 до 110-2 Па (Госреестр № 53639-13);
- вакуумметр ионизационный образцовый 2-го разряда ВИО-1 с диапазоном измерений от 7-10-9 до 1 • 10-1 Па, с допускаемой относительной погрешностью ±10 % в диапазоне от 1 • 10-7 до 1-10-1 Па и ±30 % в диапазоне от 7-10-9 до 1,1 • 10-7 Па (Госреестр № 9862-85);
- калибратор-контроллер давления PPC4-A100Ks c диапазоном измерения абсолютного давления до 110 кПа, с допускаемой относительной погрешностью ± 0,01 % (Госреестр № 27758-08);
- мультиметр цифровой 34401А с диапазоном измерения напряжения постоянного тока до 10 В, с относительной погрешностью ± [0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений] (Госреестр № 54848-13);
- источник питания постоянного тока Б5-93, с наибольшим значением напряжения 50 В и с пределами допускаемой погрешности по выходному напряжению: ±(0,001U+0,3) В, в диапазоне до 30 В и ±(0,001U+0,5) В, в диапазоне свыше 30 В (Госреестр № 51394-12).
Методика измерений приведена в руководстве по эксплуатации на вакуумметры электронные со встроенным дисплеем CC-10.
1 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 110-8 - 1103 Па
2 Техническая документация изготовителя Televac a Division of the Fredericks Company, США
| Зарегистрировано поверок | 290 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
