Установка поверочная трубопоршневая двунаправленная Smith-550, 65032-16

Назначение

Установка поверочная трубопоршневая двунаправленная Smith-550 предназначена для хранения и передачи единиц объема и объемного расхода протекающей жидкости.

Описание

Принцип действия установки поверочной трубопоршневой двунаправленной Smith-550 заключается в повторяющемся вытеснении известного объема жидкости из калиброванного участка установки поверочной трубопоршневой двунаправленной Smith-550. Вытесненный объем рабочей жидкости протекает через поверяемый преобразователь расхода (счетчик, расходомер), трубопоршневую поверочную установку или систему измерения, сигнал с которой подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов соответствует объему калиброванного участка установки поверочной трубопоршневой двунаправленной Smith-550.

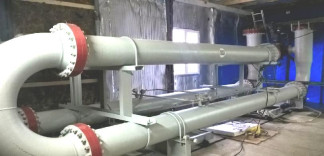

Установка поверочная трубопоршневая двунаправленная Smith-550 состоит из цилиндрического измерительного участка, свободно перемещающегося шарового поршня, детекторов положения шарового поршня, четырехходового переключающего крана-манипулятора, средств измерений температуры и давления измеряемой среды.

Пломбировка установки поверочной трубопоршневой двунаправленной Smith-550 осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, пропущенных через отверстия завернутых винтов крепления детекторов и фланцевых соединений калиброванного участка.

Программное обеспечение

Отсутствует.

Технические характеристики

Диапазон объемного расхода жидкости, м /ч от 55 до 550

Суммарная вместимость калиброванного участка, м3 от 4,9 до 5,1

Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % ±0,05

Диаметр калиброванного участка, мм 387,35

Измеряемая среданефть товарная по ГОСТ Р 51858, нефть сырая, нефтепродукты, вода

Давление измеряемой среды, МПа, не более 5,1

Температура измеряемой среды, оС от + 5 до + 55

Вязкость кинематическая измеряемой среды, м/с2 от 0,5510-6 до 3 10-4

Исполнение передвижное

Г абаритные размеры, мм, не более 9165х2313х3205

Масса, кг, не более14000

Условия эксплуатации:

-    температура окружающего воздуха, °С от - 40 до + 50

-    относительная влажность окружающего воздуха, %от 30 до 90

-    атмосферное давление, кПа от 84 до 107

Параметры питания: В220±10%;

Напряжение,380±10%

Потребляемая мощность, В • А, не более 500

Частота, Гц 50±1

Средняя наработка на отказ, ч, не менее 10000

Средний срок службы установки, лет, не менее 25

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на поверхности расширителя, фотохимическим способом и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.

Комплектность

-Установка поверочная трубопоршневая двунаправленная Smith-550    - 1 шт.

-    Комплект ЗИП    - 1 экз.

-    Руководство по эксплуатации    - 1 экз.

-    Методика поверки МП 0432-1-2016    - 1 экз.

Поверка

осуществляется по документу МП 0432-1-2016 «Инструкция. ГСИ. Установка поверочная трубопоршневая двунаправленная Smith-550. Методика поверки», утвержденному ФГУП «ВНИИР» 05.05.2016.

Основные средства поверки:

-    поверочные установки на базе весов ОГВ или образцовых мерников 1-го разряда;

-    установка трубопоршневая 1 разряда в соответствии с ГОСТ 8.510-2002 «Государственная поверочная схема для средств измерений объема и массы жидкости»;

-    компаратор с СКО случайной составляющей погрешности не более 0,02%.

Знак поверки наносится на свидетельство о поверке установки поверочной трубопоршневой двунаправленной SmithMeter-550, а также на пломбы, установленные в соответствии с рисунками 2 и 3.

Сведения о методах измерений

Методика (метод) измерений изложена в руководстве по эксплуатации на установку поверочную трубопоршневую двунаправленную Smith-550.

Нормативные документы

ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости

ГОСТ 8.142-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости

Техническая документация фирмы «Smith Meter GmbH» (Германия).
