| Номер в госреестре | 65037-16 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | NWT-C-PT100/B/2 |
| Изготовитель | "EPHY-MESS GmbH", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые NWT-C-PT100/B/2 (далее -термопреобразователи или ТС) предназначены для измерения температуры обмоток электродвигателей в составе установки разделения воздуха PL4HN в г. Тольятти.
Принцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) от температуры.

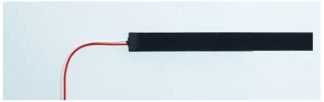

Термопреобразователи конструктивно выполнены в виде ЧЭ в защитной оболочке из листовой меди покрытой слюдой с удлинительными проводами в тефлоновой изоляции (PTFE). ЧЭ представляет собой бифилярную намотку платиновой проволоки на слюдяном каркасе и имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по МЭК 60751 / ГОСТ 6651-2009.
ТС имеют двухпроводную схему соединения внутренних проводов с ЧЭ.
Монтаж на объекте измерений осуществляется путем закладывания ТС в специальные пазы обмоток электродвигателей.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от - 50 до + 200 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| У словное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60751 | Pt100 |
| Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751 | B |
| Допуск по ГОСТ 6651-2009/МЭК 60751, °С (t - значение измеряемой температуры) | ±(0,3+0,005 |t|) |
| Г абаритные размеры ЧЭ ТС в защитной оболочке, мм | 3x8x100 |
| Длина удлинительных проводов, мм | 5000 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от - 50 до + 200 98 |
наносится на титульный лист паспорта типографским способом.
Термопреобразователь сопротивления платиновый NWT-C-PT100/B/2 36 шт.
Паспорт 36 экз.
осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля». Подлежит первичной поверке перед вводом в эксплуатацию. Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009 (Государственный № 19916-10);
- термостат переливной прецизионный ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Государственный № 33744-07);
- измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10(М) (Государственный № 19736-11).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый NWT-C-PT100/B/2.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний Техническая документация EPHY-MESS GmbH, Германия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 16.11.2024 |
