Системы оптические измерительные InfiniteFocus, 65048-16

Назначение

Системы оптические измерительные InfiniteFocus (далее - системы) предназначены для измерений параметров шероховатости, контура поверхности, отклонений формы и расположения поверхностей, диаметров, параметров резьбы, зубчатых колес, турбинных лопаток.

Описание

Системы оптические измерительные InfiniteFocus выпускаются в двенадцати модификациях IF-SensorR25, IF-Profiler, IF-Portable, IF-EdgeMaster, EdgeMasterX, InfiniteFocusSL, InfiniteFocusG5, InfiniteFocusG5 XL200, InfiniteFocusG5 C200, InfiniteFocusXL 500, InfiniteFocus XL 1000, InfiniteFocus-Tool Precision, различающихся типоразмерами, комплектацией и областью применения.

Принцип действия систем состоит в измерении вариации фокусного расстояния оптической системой, имеющей малую глубину резкости, и вертикальным сканированием измеряемой поверхности. Измерение дистанции с помощью вариации фокусного расстояния обеспечивается поиском положения, в котором достигается лучшая фокусировка на точки измеряемой поверхности. Это положение фокуса связано с определенным расстоянием (глубиной). Фокусировка производится во множестве горизонтальных плоскостей, расположенных вдоль оси Z (вертикальное сканирование), в результате генерируется карта поверхности.

Конструктивно системы состоят из стойки, по направляющим которой вручную или с помощью двигателя перемещается головка, несущая объективы, оптическую систему с малой глубиной резкости для нахождения наилучшего фокуса, систему освещения детали, CCD сенсор для нахождения фокуса, узел перемещения. Системы в зависимости от модификации оснащены или гранитным столом, имеющим перемещение по осям X и Y, или специальными неподвижными опорами.

Обеспечение диапазона измерений по осям X и Y производится за счет регулярного смещения поля зрения в новую позицию так, чтобы обеспечивалась зона перекрытия с полем зрения в предыдущей позиции измерения. Наличие зоны перекрытия обеспечивает «сшивку» нового отсканированного участка с предыдущей позицией сканирования.

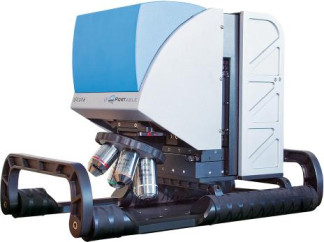

Системы IF-SensorR25, IF-Profiler, IF-Portable -переносные цеховые, мобильные, при этом благодаря своей компактности системы InfiniteFocus-Sensor R25 позволяют встраивать их непосредственно в обрабатывающие центры.

Системы IF-Portable, IF-EdgeMaster, EdgeMasterX, InfiniteFocusSL, InfiniteFocusG5, InfiniteFocus XL, InfiniteFocus-Tool Precision оснащены ручными или моторизованными осями X и Y, имеют различные варианты подсветки (коаксиальная, кольцевая или комбинированная). Система InfiniteFocus-Tool Precision имеет поворотный стол и поворотный рычаг, что позволяет расширить область применения системы. Системы EdgeMasterX, InfiniteFocusSL, InfiniteFocusG5, InfiniteFocusG5 XL200, InfiniteFocusG5 C200 могут экипироваться поворотным столом для проведения полных объёмных измерений деталей.

Система IF-SensorR25 может устанавливаться на робот-манипулятор для обеспечения её моторизованного перемещения.

Системы IF-EdgeMaster предназначены для измерения режущих кромок режущего инструмента (угла резания, радиуса закругления и шероховатости кромки).

Программное обеспечение

Системы оптические измерительные InfiniteFocus имеют в своем составе

программное обеспечение (ПО) IF-MeasureSuite.

ПО имеет идентификационные данные, представленные в таблице 1.

Таблица 1. Идентификационные данные ПО

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Главной защитой ПО является код доступа, предоставляемый фирмой-изготовителем и позволяющий администрировать базу данных пользователей, что предотвращает неавторизованное использование ПО.

Защита программного обеспечения систем оптических измерительных InfiniteFocus соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2. Технические характеристики систем оптических измерительных InfiniteFocus

Знак утверждения типа

наносят на титульный лист Руководства по эксплуатации типографским методом Комплектность средства измерений

Таблица 4. Комплектность систем оптических измерительных InfiniteFocus

Поверка

осуществляется по документу МП 65048-16 «Системы оптические измерительные InfiniteFocus. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2016 года. Основные средства поверки:

-    эталонные меры шероховатости 2-го разряда по ГОСТ 8.296-2015

-    объект-микрометр ОМО по ГОСТ 7513-75

-    проволочки из набора с номинальным размером от 0,101 до 0,183 мм по ГОСТ 2475-88

-    меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011. Знак поверки в виде оттиска клейма поверителя и/или голографической наклейки

наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в документе «Системы оптические измерительные InfiniteFocus. Руководство по эксплуатации».

Нормативные документы

ГОСТ 8.296-2015 «ГСИ. Государственная поверочная схема для средств измерений параметров шероховатости в диапазоне параметров Rmax, Rz от 0,001 мкм до 3000 мкм, Ra в диапазоне от 0,001 до 750 мкм».

Техническая документация фирмы Alicona Imaging GMbH, Австрия
