| Номер в госреестре | 65049-16 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | С8-53, С8-53/1 |
| Изготовитель | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск |
| Год регистрации | 2016 |
| Срок свидетельства | 26.08.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

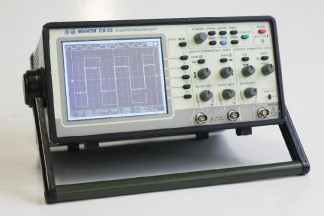

Осциллографы цифровые С8-53, С8-53/1 (далее - осциллографы) предназначены для исследования, регистрации и измерения параметров электрических сигналов в полосе частот от 0 до 100 МГц.
Осциллографы обеспечивают цифровое запоминание, цифровое измерение в диапазоне амплитуд от 5 мВ до 300 В и временных интервалов от 5 нс до 200 с, измерение амплитудновременных параметров входного сигнала с выводом результата измерения на ЖК экран.
Осциллографы имеют блочно-функциональную конструкцию и состоят из следующих блоков:
- блок регистрации;
- блок цифровой;
- блок управления;
- ЖК экран;
- блок питания.
Блок регистрации содержит: два входных тракта каналов 1 и 2 с полосой до 100 МГц, устройство синхронизации по обоим каналам и внешнему сигналу.
Блок цифровой содержит: процессорный блок, осуществляющий управление ЖК экраном, обработку сигнала, связь осциллографа с внешним интерфейсом, управление АЦП, два канала АЦП и ПЛИС для управления режимами регистрации и хранения результатов регистрации.
Блок управления предназначен для управления осциллографом с передней панели.
В качестве устройства отображения используется ЖК экран.
Блок питания обеспечивает формирование стабилизированных напряжений +5 В, ±12 В, для работы узлов осциллографа.
Исследуемые сигналы подаются на входы аттенюаторов каналов 1 и 2. В аттенюаторах сигналы ослабляются в соответствии с выбранным коэффициентом вертикального отклонения, затем сигналы поступают на входы усилителей, в которых осуществляется усиление и смещение сигналов в каждом канале, в соответствии с установленным значением смещения. Сигналы с усилителей поступают на входы АЦП и устройства синхронизации.
АЦП осуществляет дискретизацию сигналов каналов с частотой до 200 МГц. Результаты дискретизации сохраняются в оперативной памяти ПЛИС. Процессорный блок считывает информацию с оперативной памяти ПЛИС. Информация о параметрах входных сигналов каналов 1 и 2 обрабатывается в процессорном блоке и выводится на экран осциллографа.
Осциллографы обеспечивают установку пред- и послезапуска развертки по отношению к импульсу синхронизации. Режимы запуска развертки автоматический, ждущий, однократный. Осциллографы обеспечивают синхронизацию: внутреннюю по каналу 1 или по каналу 2 и внешнюю.
отсутствует.
Основные метрологические и технические характеристики осциллографов приведены в таблице 1.
Таблица 1 - Метрологические характеристики осциллографов_
| Наименование характеристики | Значение характеристики |
| Размеры рабочей части ЖК экрана: - по диагонали, дюйм: - разрешающая способность, пиксель: | 5,7 320x240 |
| Количество каналов | 2 |
| Диапазон коэффициентов отклонения, В/дел. | от 0,002 до 20,0 |
| Пределы допускаемой основной погрешности измерения напряжения между курсорами, а также автоматических измерений амплитуды сигнала и его среднеквадратического значения | uk 5 и = ±(2,5 + U), где U - конечное значение установленного диапазона, В, равное 10 дел; U - значение измеряемого напряжения, В. |
| Параметры переходной характеристики (ПХ) каналов вертикального отклонения при непосредственном входе и коэффициентах отклонения от 5 мВ/дел до 20 В/дел: - время нарастания, нс; - выброс, %; | 3,5 9 |
| - время установления, нс; - неравномерность после времени установления, %; - неравномерность на участке установления, %. | 18 3 9 |
| Параметры входов каналов вертикального отклонения при непосредственном входе: - входное активное сопротивление, МОм - входная емкость, не более, пФ | (1,0+0,02); 25 |
| Диапазон коэффициентов развертки, с/дел | от 2- 10-9до 10 |
| Пределы допускаемой основной погрешности измерения временных интервалов между курсорами, а также погрешности автоматических измерений частоты и периода, (8Т1, дг2, %): - при коэффициентах развертки от 1 мкс/дел. до 10 с/дел. - при коэффициентах развертки от 2 до 500 нс/дел. | 8 T1 = ± (1,0 + T); 8 т 2 = + (2,5 + T-), где Тп = 10 Кра3в -длительность развертки, с; Т- длительность измеряемого интервала, с; Кра3в - коэффициент развертки, с/дел; |
| Величина предзапуска (отрицательной задержки), с: Величина послезапуска (положительной задержки), с: | ^з~ — Кразв " 50 дел.; ^3- — Кразв ' 500 дел.; где Кразв - коэффициент установленной развертки, с/дел. |
| - диапазон частот внутренней и внешней синхронизации, ГГц - уровни сигнала при внутренней синхронизации, дел. - уровни сигнала при внешней синхронизации, В. | от 6,0-10-10 до 0,1 от 1 до 10 от 0,2 до 5 |
Таблица 2 - Технические характеристики осциллографов
| Наименование характеристики | Значение характеристики |
| Габаритные размеры составных частей комплекса (ширина х высота х глубина), мм, не более: | 346x152x235 |
| Масса, кг, не более | 3,5 |
| Рабочие условия эксплуатации: осциллограф С8-53/ осциллограф С8-53/1 - диапазон температуры окружающего воздуха, °С осциллограф С8-53/1 - диапазон температуры окружающего воздуха, °С | от 5 до 40 от -10 до +40 |
| Напряжение питания -от сети переменного тока частотой (50±1) Гц, В -от источника постоянного тока, В | 230±23 12±3 |
| Потребляемая мощность, В • А, не более | 40 |
наносится на переднюю панель осциллографа методом офсетной печати и на титульные листы эксплуатационной документации типографским способом.
- осциллограф цифровой С8-53 (модификация по заказу) 1 шт.
- осциллограф цифровой С8-53/1 (модификация по заказу) 1 шт.
- комплект ЗИП эксплуатационный 1 шт.
- руководство по эксплуатации 1 шт.
- методика поверки 1 шт.
осуществляется по документу УШЯИ.411161.058 МП. МРБ МП.2433-2014 «Осциллограф цифровой С8-53 (С8-53/1). Методика поверки», утвержденному РУП «БелГИМ» 04.09.2014 г. Основные средства поверки:
- вольтметр универсальный В7-65 (Рег. № 20250-06);
- генераторы испытательных импульсов И1-14 (Рег. № 7512-79);
- прибор для калибровки осциллографов импульсного типа И1-9 (Рег. № 5787-76);
- генератор сигналов низкочастотный Г3-122 (Рег. № 10237-85);
- генератор сигналов высокочастотный программируемый Г4-164 (Рег. № 9611-84)
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-
рительного клейма.
Осциллограф цифровой С8-53. Руководство по эксплуатации. УШЯИ.411161.058 РЭ.
Литера О1.
Осциллограф цифровой С8-53/1. Руководство по эксплуатации. УШЯИ.411161.061 РЭ. Литера О1.
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ BY 100039847.132-2014 Осциллографы цифровые С8-53, С8-53/1. Технические условия
