| Номер в госреестре | 65049-21 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | С8-53, С8-53/1 |
| Изготовитель | Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь |
| Год регистрации | 2021 |
| Срок свидетельства | 25.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые С8-53, С8-53/1 (далее - осциллографы) предназначены для исследования, регистрации и измерения параметров электрических сигналов в полосе частот от 0 до 100 МГц.
Осциллографы имеют два канала вертикального отклонения.
Осциллографы применяются при наладке, контроле, ремонте радиотехнической аппаратуры, электронных систем и устройств в различных областях хозяйственной деятельности.
Осциллографы обеспечивают цифровое запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 2 нс до 100 с, измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на ЖК экран.
Осциллографы имеют блочно-функциональную конструкцию и состоят из следующих блоков:
- блок регистрации;
- блок цифровой;
- блок управления;
- ЖК экран;
- блок питания.
Блок регистрации содержит: два входных тракта каналов 1 и 2 с полосой до 100 МГц; устройство синхронизации по двум каналам и внешнему сигналу.
Блок цифровой содержит: процессорный блок, осуществляющей управление ЖК экраном, обработку сигнала, связь осциллографа с внешним интерфейсом, управление АЦП, два канала АЦП и ПЛИС для управления режимами регистрации и хранения результатов регистрации.
Блок управления предназначен для управления осциллографом с передней панели.
В качестве устройства отображения используется ЖК экран.
Блок питания обеспечивает формирование ряда стабилизированны^^^р^жений постоянного тока, необходимых для работы всех узлов осциллографа.
Исследуемые сигналы подаются на входы аттенюаторов каналов 1 и 2. В аттенюаторах сигналы ослабляются в соответствии с выбранным коэффициентом вертикального отклонения, затем сигналы поступают на входы усилителей, в которых осуществляется усиление и смещение сигналов в каждом канале, в соответствии с установленным значением смещения. Сигналы с усилителей поступают на входы АЦП и устройства синхронизации.
АЦП осуществляет дискретизацию сигналов каналов с частотой до 200 МГц. Результаты дискретизации сохраняются в оперативной памяти ПЛИС. Процессорный блок считывает информацию с оперативной памяти ПЛИС. Информация о параметрах входных сигналов каналов 1 и 2 обрабатывается в процессорном блоке и выводится на экран осциллографа.
Внешний вид осциллографов приведены на рисунках 1 и 2.
Место нанесения знака поверки (клейма-наклейки), места пломбирования и нанесения поверительного клейма приведены в приложении А, рисунки А.1 и А.2.

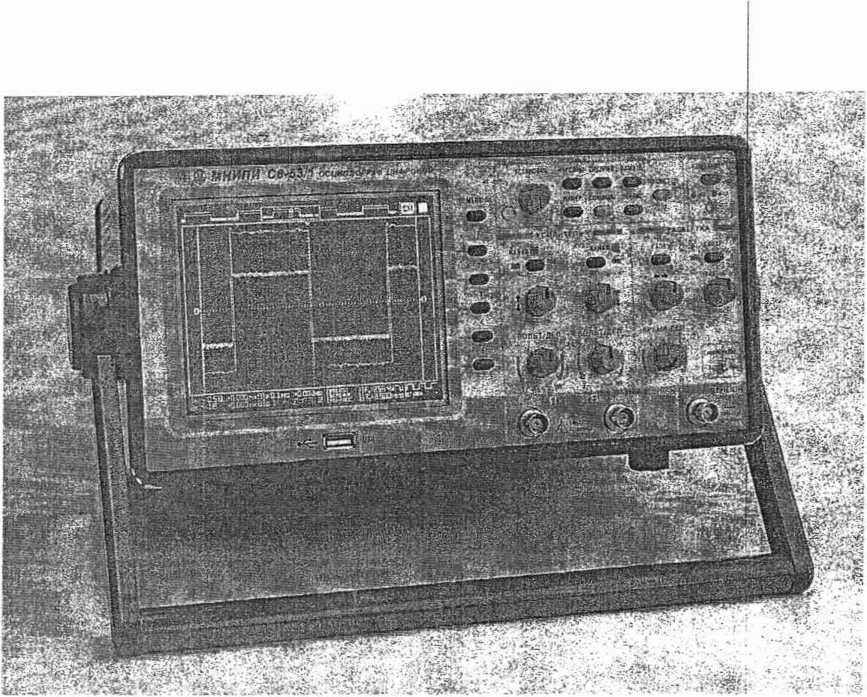

Рисунок 1 - Осциллограф цифровой С8-53. Внешний вйд.
Рисунок 2 - Осциллограф цифровой С8-53/1. Внешний вид.
Осциллографы имеют встроенное программное обеспечение (ПО).
Влияние ПО учтено при нормировании метрологических характеристик осциллографов. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.
Таблица 1 - Идентификационные данные ПО
| Обозначение осциллографа | Наименование ПО | Номер версии ПО |
| С8-53 | Встроенное ПО | 1.2.0 |
| С8-53/1 | ||
| Примечание - Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО осциллографов останется без изменений. | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики осциллографов
представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Размеры рабочей части ЖК экрана: - по диагонали - разрешение | 144,78 мм 320x240 пиксел |
| Количество каналов | 2 |
| Диапазон коэффициентов отклонения | от 0,002 до 20 В/дел |
| Пределы допускаемой основной погрешности измерения напряжения между курсорами и автоматических измерений амплитуды сигнала и его среднего квадратического значения (<5ф %) | $,= ±(2,5 + ^), где UK = Ю-Коткл - конечное значение установленного диапазона, В; U - значение измеряемого напряжения, В; Коткл - коэффициент отклонения, В/дел |
| Параметры переходной характеристики каналов вертикального отклонения при непосредственном входе и коэффициентах отклонения от 5 мВ/дел до 2 В/дел, не более: - время нарастания - выброс - время установления - неравномерность после времени установления - неравномерность на участке установления | 3,5 нс 9 % 18 нс 3 % 9 % |
| Параметры входов каналов вертикального отклонения при непосредственном входе: - входное активное сопротивление - входная емкость, не более | (1,0±0,02) МОм 25 пФ |
| Диапазон коэффициентов развертки | от 2 нс/дел до 10 с/дел |
| Пределы допускаемой основной погрешности измерения временных интервалов между курсорами, а также автоматических измерений частоты и периода (<5п, <5т2, %) при коэффициентах развертки: - от 1 мкс/дел до 10 с/дел - от 2 до 500 нс/дел | 8.п = ±(1,0 + ^), 8Т1 = ±(2,5 + ^), где Тп = 10'Кразв - длительность развертки, с; Т - длительность измеряемого интервала, с; Кразв - коэффициент развертки, с/дел |
| Установка пред- и послезапуска развертки по отношению к импульсу синхронизации: - величина предзапуска (отрицательной задержки), с - величина послезапуска (положительной задержки), с | xSsSSjx t3- > Кразв • 50 дел t3+ > Кразв ■ 500 дел |( ' |
Дм Догуиеятс.в
Продолжение таблицы 2
| Наименование характеристики | Значение характеристики |
| Режимы запуска развертки | автоматический, ждущий, однократный |
| Виды синхронизации | внутренняя (по каналу 1 или по каналу 2), внешняя по фронту или спаду сигнала |
| Диапазон частот синхронизации | от 0,6 Гц до 100 МГц |
| Уровни сигнала при внутренней синхронизации | от 1 до 10 дел |
| Уровни сигнала при внешней синхронизации | от 0,2 до 5 В |
| Количество видов цифровых измерений | 22 |
| Интерфейс | USB 2.0, флэш-носитель USB |
| Напряжение питания: - от сети переменного тока - от источника постоянного тока | (230±23) В, частотой 50 Гц (1211) В |
| Потребляемая мощность от сети переменного тока, не более | 40 В-А |
| Габаритные размеры, не более | 346x152x235 мм |
| Масса осциллографа, не более | 3,5 кг |
| Диапазон температур рабочих условий применения: - осциллографа С8-53 - осциллографа С8-53/1 | от плюс 5 °C до плюс 40 °C от минус 10 °C до плюс 40 °C |
Знак утверждения типа наносится на переднюю панель осциллографов методом офсетной печати, а также на эксплуатационную документацию типографским способом.
1 Осциллограф С8-531
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
2 Осциллограф С8-53/11
3 Комплект ЗИП эксплуатационный
4 Руководство по эксплуатации
5 Методика поверки
ки .
из 7
государственный
Осциллографы цифровые С8-53, С8-53/1 соответствуют требованиям
ТУ BY 100039847.132-2014, ГОСТ IEC 61010-1-2014, ГОСТ 22261-94, ТР ТС 004/2011, ТРТС 020/2011 (декларация о соответствии № ТС BY/112 11.01. ТР004 003 10274 до 23.01.2020).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
220053, г.Минск, Старовиленский тракт, 93, тел.334-98-13.
