| Номер в госреестре | 65050-16 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | С8-52 |
| Изготовитель | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск |
| Год регистрации | 2016 |
| Срок свидетельства | 30.07.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые С8-52 (далее осциллографы) предназначены для исследования и измерения параметров периодических электрических сигналов в полосе частот от 0 до 120 МГц и однократных сигналов в полосе частот до 10 МГц.
Осциллографы обеспечивают цифровое запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 1 нс до 500 с, автоматическое измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на цветной жидкокристаллический индикатор (ЖКИ).
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой.

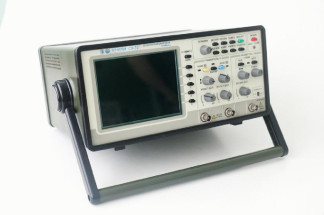

Осциллографы выполнены в оригинальном металлическом корпусе. Осциллографы имеют блочно-функциональную конструкцию и состоят из следующих функциональных блоков:
- усилителя входного;
- процессора;
- панели управления;
- аккумулятора;
- ЖКИ;
- блока питания.
На передней панели крепятся панель управления, ЖКИ, процессор.
Управление осциллографами осуществляется при помощи кнопочных переключателей и ручек управления. На переднюю панель также выходят входные и выходные разъемы усилителя входного, устанавливаемого снизу шасси, разъем калибратора. Внутри осциллографа расположен сетевой блок питания.
На задней панели крепятся фильтр сетевой, аккумулятор, сетевая вилка, разъемы интерфейсов и выключатель сети.
Крышка корпуса цельная (типа чулок) крепится между задней и передней панелями.
Усилитель входной содержит два канала для усиления и калибровки входного сигнала с полосой до 120 МГц; устройство синхронизации по обоим каналам и внешнему сигналу; ЦАПы для смещения сигналов по каждому из каналов, установки уровней синхронизации по каждому из каналов и внешней синхронизации, балансировки сигналов и автоматической калибровки каналов.
Процессор содержит основной процессорный блок, осуществляющий управление ЖКИ, обработку сигнала, связь осциллографов с внешним интерфейсом, управление АЦП и два АЦП.
АЦП осуществляет преобразование аналогового сигнала в цифровую форму с частотой дискретизации до 250 МГц и запоминает его в памяти.
Панель управления предназначена для управления осциллографами с передней панели, обработки кодов, поступающих с кнопок и переключателей, управления аналоговым блоком и передачи результатов обработки основному процессорному блоку.
В качестве устройства отображения используется ТБТ ЖКИ с разрешением 240х320 пикселей.
Блок питания обеспечивает формирование стабилизированного напряжения +12 В. Имеет встроенное зарядное устройство для аккумулятора +13,7 В.
отсутствует.
Основные метрологические и технические характеристики осциллографов приведены в таблице 1.
Таблица 1 - Метрологические характеристики осциллографов
| Наименование характеристики | Значение характеристики |
| Рабочая часть экрана ЖКИ: - по горизонтали при вкл./ при выкл. меню, мм (дел): - по вертикали, мм (дел): | 90 (10)/108 (12) 72 (8) |
| Частота дискретизации в реальном масштабе времени, Мвыб/с | 250 |
| Количество каналов в тракте Y | 2 |
| Диапазон коэффициентов отклонения, В/дел. | от 0,002 до 20,0 |
| Пределы допускаемой основной погрешности коэффициентов отклонения каждого из каналов в нормальных условиях эксплуатации, % | ±3 |
| Пределы допускаемой погрешности коэффициентов отклонения каждого из каналов в рабочем диапазоне температур, %; | ±4,5 |
| Параметры переходной характеристики (ПХ) каналов вертикального отклонения при непосредственном входе и коэффициентах отклонения от 5 мВ/дел до 20 В/дел: - время нарастания, нс; - выброс, %; - время установления, нс; - неравномерность после времени установления, %; - неравномерность на участке установления, %. | 2,9 9 14 3 9 |
| Диапазон коэффициентов развертки, с/дел | от 110-9до 50 |
| Пределы допускаемой основной погрешности измерения напряжения | d = ± (2,0 + U-), где Un - конечное значение установленного диапазона, В, равное 8 дел; U - значение измеряемого напряжения, В |
| Пределы допускаемой основной погрешности измерения временных интервалов: | T =±(0,5 + ^), где Тп = 10 •Кразв -длительность развертки, с; Т- длительность измеряемого интервала, с; Кразв -коэффициент развертки, с/дел; |
| Наименование характеристики | Значение характеристики |
| Габаритные размеры составных частей комплекса (ширина х высота х глубина), мм, не более: | 346x152x252 |
| Масса, кг, не более | 7 |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительной влажности воздуха (при температуре 25 °С),% - атмосферное давление, кПа | от -10 до +40 90 от 84 до 106,7 |
| Напряжение питания -от сети переменного тока частотой (50 ± 1) Гц, В -от источника постоянного тока, В | 230±23 12±3 |
| Потребляемая мощность, В • А, не более; | 90 |
| Мощность, потребляемая от встроенного аккумулятора, Вт, не более | 40 |
наносится на переднюю панель осциллографа методом офсетной печати и на титульные листы эксплуатационной документации типографским способом.
- осциллограф цифровой С8-52
1 шт. 1 шт. 1 шт. 1 шт.
- комплект ЗИП эксплуатационный
- руководство по эксплуатации
- методика поверки
осуществляется по документу УШЯИ.411161.056 МП МРБ МП.2361-2013 «Осциллограф цифровой С8-52. Методика поверки», утвержденному РУП «БелГИМ» 15.11.2013 г.
Основные средства поверки:
- вольтметр универсальный В7-65 (Рег. № 20250-06);
- генераторы испытательных импульсов И1-15 (Рег. № 7513-79);
- прибор для калибровки осциллографов импульсного типа И1-9 (Рег. № 5787-76);
- генератор сигналов низкочастотный Г3-122 (Рег. № 10237-85);
- генератор сигналов высокочастотный программируемый Г4-164, (Рег. № 9611-84).
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-
тельного клейма.
Осциллограф цифровой С8-52. Руководство по эксплуатации. УШЯИ.411161.056 РЭ.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Общие требования.
ТУ BY 100039847.126-2013 Осциллограф цифровой С8-52. Технические условия.
