| Номер в госреестре | 65053-16 |
| Наименование СИ | Устройства весоизмерительные автоматические |
| Обозначение типа СИ | WPL, MCheck2 |
| Изготовитель | "Marel Ltd.", Великобритания |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

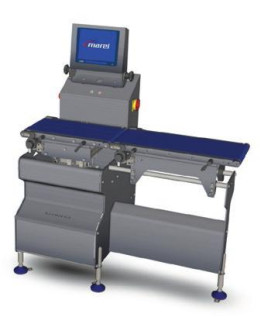

Устройства весоизмерительные автоматические WPL, MCheck2 (далее — АВУ) предназначены для измерений массы, сортировки, и/или маркировки фасованных товаров.
Все модификации АВУ имеют модульную конструкцию, обеспечивающую возможность встраивать их в различные технологические линии, и включают в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:
- грузоприемное устройство, далее — ГПУ, включающее в себя весоизмерительные датчики;
- одну или более грузовых транспортных систем, конструктивно объединенных с ГПУ, или представляющих собой отдельный узел;
- два или более ленточных и/или роликовых грузовых конвейера;
- устройство обработки аналоговых данных;
- терминал с цифровым сенсорным дисплеем.
В зависимости от назначения АВУ, они комплектуются датчиками нахождения груза на ГПУ, сортирующими устройствами, печатающими устройствами, металлодетекторами, сканерами для чтения штрих-кодов и т.д.
Модификации АВУ представляют собой исполнения, различные по составу модулей и их компоновке.
Обозначение модификаций WPL имеет вид WPL9X1 - X2, где:
X1 - максимальная скорость взвешивания (040, 060, 100, 160 нагрузок/мин);
X2 - обозначение исполнений, различающихся метрологическими характеристиками. Индекс принимает значения от 1 до 12 (согласно таблицам 2-6).
Обозначение модификаций MCheck2 имеет вид MCheck2 - X, где:
X - обозначение исполнений, различающихся метрологическими характеристиками. Индекс принимает значения от 1 до 6 (согласно таблицам 7-8).
Принцип действия АВУ основан на преобразовании возникающей под действием силы тяжести взвешиваемого товара деформации упругих элементов входящих в состав ГПУ весоизмерительных тензорезисторных датчиков в электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, обрабатывается. В устройствах сортировки по массе, если отклонение измеренного значения массы единицы товара от заданного при настройке АВУ превышает установленные пределы, срабатывает исполнительный механизм отбраковки (сортировки). В устройствах для этикетирования массы (и стоимости) измеренное значение массы (и его стоимость, вычисленная на основе заранее введенной оператором цены за единицу товара) передается на печатающее устройство для нанесения этикетки. Измеренные значения выводятся на дисплей. При оснащении весов интерфейсами связи измеренные значения передаются на внешние электронные устройства.
АВУ содержат следующие устройства и функции (здесь и далее указаны соответствующие пункты ГОСТ Р 54796-2011):
- весы динамического взвешивания (3.3.4.6);
- многоинтервальные АВУ (3.3.3.4);
- устройство обнаружения случайной поломки или разрегулирования (5.2.2);
- автоматическое устройство установки нуля (3.2.10.11);
- устройство первоначальной установки нуля (3.2.10.12);
- устройство слежения за нулем (3.2.10.13);
- полуавтоматическое устройство взвешивания (выборки) тары (3.2.10.16);
- устройство предварительного задания (выборки) массы тары (3.2.10.17);
- запоминающие устройства для хранения параметров юстировки и настройки;
- интерфейсы для подключения оборудования (клавиатура, компьютер) для настройки, юстировки АВУ.
Обозначение класса точности, значения максимальной нагрузки Max (Maxi частичных диапазонов взвешивания многоинтервальных АВУ), минимальной нагрузки Min, поверочного деления e (e частичных диапазонов взвешивания многоинтервальных АВУ), диапазона уравновешивания тары, указываются на маркировочной табличке АВУ, а также отображаются на дисплее.
Пломбировке подвергаются переключатели настройки/юстировки, а также в зависимости от исполнения АВУ, детали ГПУ, на которые крепятся маркировочные таблички. Схема пломбировки АВУ от несанкционированного доступа определяется составом и компоновкой комбинации модулей.
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, в модификациях WPL используется электронный ключ («USB-ключ»). При включении весов и запуске программы проверяется соответствие версии ПО с информацией о версии, хранящейся в электронном ключе. В случае несовпадения версий, соответствующая запись вносится в журнал событий, а проведение измерений становится невозможным. Так же значение счетчика журнала событий меняется при изменении метрологически значимых параметров. Доступ к параметрам юстировки и настройки осуществляется с использованием пароля. Идентификационные данные ПО, значения счетчика журнала событий доступны для просмотра через меню.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| MCheck2 | WPL | |
| 1 | 2 | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер) ПО | 1.0.0 | 1.1 |
| Цифровой идентификатор ПО | - | - |
| Другие идентификационные данные, если имеются | - | - |
Таблица 2 — Метрологические характеристики однодиапазонных АВУ WPL
| Метрологическая характеристика | Модификации | |||
| WPL9160-6 | WPL9160-7 | WPL9035-8 | WPL9035-9 | |
| Максимальная нагрузка Max г | 1500 | 1500 | 27500 | 40000 |
| Минимальная нагрузка Min, г | 20 | 40 | 200 | 400 |
| Поверочное деление e действительная цена деления (шкалы) d, e=d, г | 1 | 2 | 10 | 20 |
| Число поверочных делений n | 1500 | 750 | 2750 | 2000 |
| Диапазон взвешивания тары, г | 4500 | 900 | 4500 | 9000 |
| Максимальная скорость грузовой транспортной системы vMax , м/с | 0,8 | 0,4 | ||
| Метрологическая характеристика | Модификации | ||
| WPL9040-3 WPL9060-3 WPL9100-3 | WPL9040-4 WPL9060-4 WPL9100-4 | WPL9040-5 WPL9060-5 WPL9100-5 | |
| Максимальная нагрузка Max г | 3000 | 4600 | 5500 |
| Минимальная нагрузка Min, г | 40 | 40 | 40 |
| Поверочное деление e действительная цена деления (шкалы) d, e =d, г | 2 | 2 | 2 |
| Число поверочных делений n | 1500 | 2300 | 2750 |
| Максимальная скорость грузовой транспортной системы vMax , м/с | 0,81) | 0,8 | 0,81) |
| Диапазон взвешивания тары, г | 900 | ||
| 1) Примечание - при превышении нагрузки 3000 г скорость снижается автоматически до 0,6 м/с, а так же при превышении максимальной скорости на дисплее появляется соответствующее сообщение. | |||
Таблица 4 — Метрологические характеристики многоинтервальных АВУ WPL
| Метрологическая характеристика | Модификации | |
| WPL9040-1 WPL9060-1 WPL9100-1 | WPL9040-2 WPL9060-2 WPL9100-2 | |
| Максимальная нагрузка Max1/Max2, г | 1500/3000 | 1500/4600 |
| Минимальная нагрузка Min, г | 20 | 20 |
| Поверочное деление e1/e2 действительная цена деления (шкалы) d1/d2, ei=di, г | 1/2 | 1/2 |
| Число поверочных делений n1/n2 | 1500/1500 | 1500/2300 |
| Максимальная скорость грузовой транспортной системы vMax , м/с | 0,8 | 0,81) |
| Диапазон взвешивания тары, г | 450 | |
| 1) Примечание - при превышении нагрузки 3000 г скорость снижается автоматически до 0,6 м/с, а так же при превышении максимальной скорости на дисплее появляется соответствующее сообщение. | ||
Таблица 5 — Метрологические характеристики многоинтервальных АВУ WPL
| Метрологическая характеристика | Модификации | |
| WPL9035-10 | WPL9035-11 | |
| Максимальная нагрузка Max1/Max2, г | 10000/20000 | 10000/40000 |
| Минимальная нагрузка Min, г | 100 | 200 |
| Поверочное деление e1/e2 действительная цена деления (шкалы) d1/d2, ei=di, г | 5/10 | 10/20 |
| Число поверочных делений n1/n2 | 2000/2000 | 1000/2000 |
| Максимальная скорость грузовой транспортной системы vMax , м/с | 0,4 | 0,4 |
| Диапазон взвешивания тары, г | 2250 | 4500 |
| 1) Примечание - при превышении нагрузки 3000 г скорость снижается автоматически до 0,6 м/с, а так же при превышении максимальной скорости на дисплее появляется соответствующее сообщение. | ||
| Метрологическая характеристика | Модификации |
| WPL9035-12 | |
| Максимальная нагрузка Max1/Max2/Max3, г | 5000/10000/40000 |
| Минимальная нагрузка Min, г | 100 |
| Поверочное деление e1/e2/e3 действительная цена деления (шкалы) d1/d2/d3, ei=di, г | 5/10/20 |
| Число поверочных делений n1/n2/n3 | 1000/1000/2000 |
| Диапазон взвешивания тары, г | 2250 |
| Максимальная скорость грузовой транспортной системы vMax , м/с | 0,4 |
Таблица 7 — Метрологические характеристики однодиапазонных АВУ MCheck2
| Метрологическая характеристика | Модификации | |||
| MCheck2-1 | MCheck2-2 | MCheck2-3 | MCheck2-4 | |
| Максимальная нагрузка Max, г | 1000 | 1000 | 3000 | 6000 |
| Минимальная нагрузка Min, г, не менее | 40 | 40 | 40 | 40 |
| Поверочное деление e действительная цена деления (шкалы) d, e=d, г | 0,5 | 1 | 1 | 2 |
| Число поверочных делений n | 2000 | 1000 | 3000 | 3000 |
| Максимальная скорость взвешивания, нагрузок/мин | 240 | 240 | 240 | 160 |
| Диапазон взвешивания тары, г | 230 | 690 | 1380 | |
Таблица 8 — Метрологические характеристики многоинтервальных АВУ MCheck2
| Метрологическая характеристика | Модификации | |
| MCheck2-5 | MCheck2-6 | |
| Максимальная нагрузка Max1/Max2, г | 1000/3000 | 3000/6000 |
| Минимальная нагрузка Min, г, не менее | 40 | 40 |
| Поверочное деление e1/e2 действительная цена деления (шкалы) d1/d2, ei=di, г | 0,5/1 | 1/2 |
| Число поверочных делений n1/n2 | 2000/3000 | 3000/3000 |
| Максимальная скорость взвешивания, нагрузок/мин | 240 | 160 |
| Диапазон взвешивания тары, г | 230 | 690 |
Таблица 9 — Максимальная скорость грузовой транспортной системы АВУ модификаций MCheck2
| Нагрузка, г | Максимальная скорость грузовой транспортной системы vMax , м/с |
| от 40 до 250 включительно | 1,33 |
| от 250 до 1000 включительно | 1,2 |
| от 1000 до 3000 включительно | 1,0 |
| от 3000 до 6000 включительно | 0,8 |
| Метрологическая характеристика | Значение |
| Класс точности по ГОСТ Р 54796-2011 | XIII(1) и/или Y(a) |
| Пределы допускаемой средней погрешности при первичной поверке (в эксплуатации), выраженной в поверочных делениях е, для устройств класса XIII(1) для нагрузки т, выраженной в поверочных делениях е: 0 < m < 500 500 < m < 2000 2000 < m | ±0,5e (±1е) ±1e (±2е) ±1,5e (±3е) |
| Пределы допускаемого стандартного отклонения (в процентах от т или в граммах для устройств класса XIII( 1)) при первичной поверке (в эксплуатации) для значения массы нагрузки т, г: m < 50 50 < m < 100 100 < m < 200 200 < m < 300 300 < m < 500 500 < m < 1000 1000 < m < 10000 10000 < m < 15000 15000 < m | 0,48 (0,6) % 0,24 (0,3) г 0,24 (0,3) % 0,48 (0,6) г 0,16 (0,2) % 0,8 (1,0) г 0,08 (0,1) % 8(10)г 0,053 (0,067) % |
| Пределы допускаемой погрешности при первичной поверке (в эксплуатации) выраженной в поверочных делениях е, для устройств класса Y(a) при нагрузке m, выраженной в поверочных делениях е: 0 < m < 500 500 < m < 2000 2000 < m < 2000 | ±0,5e (±1,5е) ±1,5e (±2,5е) ±2,0e (±3,5е) |
| Диапазон рабочих температур, оС | от 0 до + 35 |
| Параметры электропитания от сети переменного тока: - фазное напряжение, В - частота, Гц | от 187 до 242 50±1 |
наносится на маркировочную табличку, расположенную на корпусе ГПУ и/или терминала, а также типографским способом на титульные листы эксплуатационной документации.
1 Устройство весоизмерительное автоматическое - 1 шт;
2 Руководство по эксплуатации (РЭ) - 1 экз;
3 Методика поверки - 1 экз;
осуществляется по документу МП 204-02-2016 «ГСИ. Устройства весоизмерительные автоматические WPL, MCheck2. Методика поверки», утвержденному ФГУП «ВНИИМС»
01 августа 2016 г.
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в документе «Устройства весоизмерительные автоматические WPL, MCheck2. Руководство по эксплуатации».
Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку АВУ и/или в виде оттиска на свидетельство о поверке.
Основные средства поверки:
- гири, соответствующие классу точности F1, F2 или М1 по ГОСТ OIML R 111-1—2009.
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического взвешивания), обеспечивающие измерения испытательной нагрузки с погрешностью, не превышающей 1/3 пределов допускаемого отклонения среднего значения погрешности поверяемого устройства.
Сведения о методиках (методах) измерений приведены в документе «Устройства весоизмерительные автоматические WPL, MCheck2. Руководство по эксплуатации».
ГОСТ Р 54796—2011 Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 190 |
| Поверителей | 11 |
| Актуальность данных | 22.11.2024 |
