| Номер в госреестре | 65054-16 |
| Наименование СИ | Весы электронные настольные |
| Обозначение типа СИ | SWN |
| Изготовитель | "CAS Corporation", Корея |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

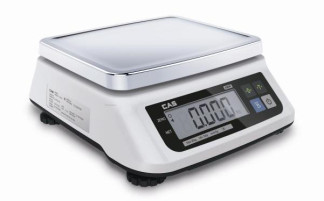

Весы электронные настольные SWN (далее весы) предназначены для определения массы различных грузов.
Весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство предварительного задания массы тары (Т.2.7.5).
Весы снабжены следующей функцией:
- сигнализация о перегрузке весов.
Весы могут быть оснащены интерфейсами RS-232 и USB для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от сети через адаптер сетевого питания. Возможно исполнение весов с питанием от встроенного аккумулятора либо от сухих элементов питания (батарей).
Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e). Обозначение модификаций весов SWN имеет вид SWN-X1X2 X3X4, где:
X1 - обозначение максимальной нагрузки (Max) в килограммах;
X2 - DD (если присутствует) - дублирующее показывающее устройство на задней стенке весов; X3 - RS (если присутствует) - интерфейс RS-232 для связи с периферийными устройствами;
X4 - USB (если присутствует) - интерфейс USB для связи с периферийными устройствами.
На маркировочной табличке весов указывают:
- обозначение модели весов;
- класс точности (III);
- значения Max, Min, e;
- торговую марку изготовителя или его полное наименование;
- серийный номер;
- знак утверждения типа;
- идентификатор программного обеспечения.
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Наименование ПО | SWN firmware |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 1.XX |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Таблица 2 - Метрологические характеристики_
| Метрологическая характеристика | SWN-03 | SWN-06 | SWN-15 | SWN-30 |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | III | III | III |
| Максимальная нагрузка, Max, кг | 1,5/3 | 3/6 | 6/15 | 15/30 |
| Минимальная нагрузка, Min, г | 10 | 20 | 40 | 100 |
| Поверочный интервал е, г | 0,5/1 | 1/2 | 2/5 | 5/10 |
| Действительная цена деления, d, г | 0,5/1 | 1/2 | 2/5 | 5/10 |
| Пределы допускаемой погрешности при первичной поверке 0<да<500е 500е<да< 2000е 2000е<да< 10000е | ±0,5е ±1е ±1,5е | |||
| Число поверочных делений (n) | 3000/3000 | 3000/3000 | 3000/3000 | 3000/3000 |
| Диапазон уравновешивания тары | 100 % Max | 100 % Max | 100 % Max | 100 % Max |
| Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R 761-2011) | от - 10 до + 40 | |||
| Г абаритные размеры, мм | 245х280х110 | 245х280х110 | 245х280х110 | 245х280х110 |
| Масса, кг, не более | 2,4 | 2,4 | 2,4 | 2,4 |
Примечание - При эксплуатации пределы допускаемой погрешности удваиваются.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
1. Весы....................................................................................................1 шт.
2. Адаптер сетевого питания..........................................................................1 шт.
3. Руководство по эксплуатации.....................................................................1 шт.
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности М1, М2 по ГОСТ OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4 «Программное обеспечение».
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.
Измерение массы на весах проводится согласно разделу 6 «Использование по назначению» Руководства по эксплуатации.
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
Техническая документация фирмы-изготовителя.
