Государственный реестр средств измерений

Радары радиоволновые КУПОЛ-Н, 65056-16

Радары радиоволновые «КУПОЛ-Н» (далее по тексту - радары) предназначены для измерений скорости движения транспортных средств (далее по тексту - ТС).
Карточка СИ
Номер в госреестре 65056-16
Наименование СИ Радары радиоволновые
Обозначение типа СИ КУПОЛ-Н
Изготовитель ООО "ТД Шоп-СБ", г.Пенза
Год регистрации 2016
Срок свидетельства 09.09.2021
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Радары радиоволновые «КУПОЛ-Н» (далее по тексту - радары) предназначены для измерений скорости движения транспортных средств (далее по тексту - ТС).

Описание

Радары конструктивно выполнены в виде моноблока со съемной рукояткой.

Принцип действия радаров основан на измерении скорости, по разности частот между излученным радаром радиолокационным сигналом и сигналом, отраженным от движущегося ТС (эффект Доплера).

Радары обеспечивают измерения скорости ТС на контролируемом участке с переключением режима встречного или попутного движения. Могут использоваться в ручном режиме, при движении патрульного автомобиля или стационарном.

Общий алгоритм работы радаров заключается в следующем: после въезда ТС в зону контроля, радар непрерывно производит измерение его скорости до момента выезда ТС из зоны контроля.

Размеры контролируемого участка дороги (далее по тексту - зона контроля) зависит от параметров установки радаров (расстояния до полосы движения ТС) и соответствуют следующему диапазону значений:

-    длина зоны контроля, вдоль направления движения ТС, от 10 до 300 м;

-    ширина зоны контроля, поперек направления движения ТС, зависит от дальности измеряемого участка. Угол контролируемого участка составляет 12 градусов.

В стационарном режиме вычисляется скорость попутного или встречного ТС. В патрульном режиме - скорость собственного движения патрульного автомобиля и скорость попутного или встречного ТС. Синхронно с измерениями производится фотографирование зоны контроля. Вычислитель радара, по результатам измерений, определяет скорость ТС, вслучае установки порога скорости и превышения его, автоматически формирует общую фотографию зоны контроля и кадр с изображением ТС крупным планом (кадр фотофиксации), сохраняет в энергонезависимой памяти фотографию ТС и результаты измерений, в виде защищенного цифрового файла. Результат работы радаров представляет собой кадр фотофиксации графической подписью. В графической подписи вносятся обязательные данные

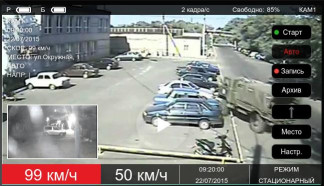

о результатах измерений, заводском номере радара, дате, месте контроля, а так же могут вноситься дополнительная информация (вид нарушения ПДД, установленные пороги скорости, адрес установки радара, направление контроля и т. д.). Кадр фотофиксации с внесенными обязательными данными представлен на рисунке 1.

Результаты измерений, соответствующие моменту времени фотографирования, и фотографии ТС (в том числе и кадр фиксации), сохраняются в энергонезависимом накопителе данных вычислителя в виде цифрового файла, защищенного от модификации цифровой подписью.

Программное обеспечение

Программное обеспечение (ПО) «Купол» предназначено для управления режимами работы радаров и отображения результатов его работы. В состав ПО «Купол» входит метрологически значимая часть ПО «Купол» отвечающая за метрологические характеристики радаров. В состав функций, выполняемых встроенным метрологически значимым программным обеспечением радаров, входит:

-    Вычисление скорости движения ТС;

-    Сохранение настроек радиолокационного модуля.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Купол

Номер версии (идентификационный номер) ПО

1.0 и выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления идентификатора ПО

-

Уровень защиты программного обеспечения радаров от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с

Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики радаров приведены в таблице 2. Таблица 2

Наименование

Значение характеристики

Рабочая частота излучения, ГГц

24,15 ± 0,10

Диапазон измерений скорости движения ТС, км/ч

от 20 до 300

Пределы допускаемой погрешности измерений скорости движения ТС, км/ч: в стационарном режиме в патрульном режиме

±1

±2

Габаритные размеры (ширинахглубинахдлина), мм

170x135x120

Время работы измерителя с рукояткой от аккумуляторных батарей, ч

3

Напряжение питания: от бортовой сети ТС, В

от 11 до 16

Средняя потребляемая мощность, Вт, не более

13

Рабочие условия применения: -температура окружающего воздуха, °С

от 0 до 50

-относительная влажность при температуре окружающего воздуха(25±3)°С,%

до 98

-атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится фотохимическим способом на табличку, расположенную на корпусе радара радиоволнового «Купол-Н», а также типографским или иным способом на титульный лист паспорта.

Комплектность

Комплект поставки средства измерения приведен в таблице 3. Таблица 3

Наименование

Обозначение

Кол-во

Блок радара радиоволнового «Купол-Н»

1

Паспорт

ШПРБ 4218-001-37282677-2016 ПС

1

Методика поверки

ШПРБ 4218-001-37282677-2016 МП

1

Руководство по эксплуатации

ШПРБ 4218-001-37282677-2016 РЭ

1

Поверка

осуществляется по документу ШПРБ 4218-001-37282677-2016 МП «Радар радиоволновый «Купол-Н» Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в 05.08.2016 г.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Основное средство поверки:

- имитатор скорости движения «ИС-24/3» (рег. № 61460-15).

Сведения о методах измерений

Приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 50856-96 Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытания

Технические условия Радар радиоволновый «Купол-Н» ШПРБ 4218-001-37282677-2016.

65056-16
Номер в ГРСИ РФ:
65056-16
Производитель / заявитель:
ООО "ТД Шоп-СБ", г.Пенза
Год регистрации:
2016
Cрок действия реестра:
09.09.2021
