| Номер в госреестре | 65059-16 |
| Наименование СИ | Дозиметры многоканальные клинические |
| Обозначение типа СИ | МКД-04 |
| Изготовитель | АО "НИИ технической физики и автоматизации" (НИИТФА), г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры многоканальные клинические МКД-04 (далее - дозиметры) предназначены для измерений мощности поглощенной дозы и поглощенной дозы в воде фотонного излучения.

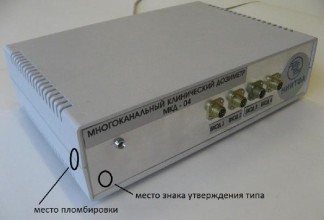

Конструктивно дозиметры состоят из основных частей - сцинтилляционного блока детектирования ионизирующего излучения (далее - БД), блока регистрации и обработки информации (далее - БРОИ), соединяемых между собой кабелями, и программного обеспечения «Медицинский дозиметр», устанавливаемого на персональный компьютер с операционной системой Widows XP/Vista/7/8, подключенного при помощи интерфейса Ethernet к БРОИ. БД выполнен в виде выносного зонда, представляющего собой сцинтилляционный детектор, размещенный в герметичном водонепроницаемом корпусе, и соединенный с БРОИ с помощью многожильного электрического кабеля. Возможно присоединение к БРОИ двух независимых каналов БД одновременно.
Чувствительным к ионизирующему излучению элементом детектора является сцинтилля-ционное волокно, к одному торцу которого приклеено зеркало, а к другому торцу - транспортное прозрачное волокно того же диаметра. Сцинтилляционный свет проходит по волокнам и регистрируется на дальнем конце фотоприемником, в качестве которого используется кремниевый фотоэлектронный умножитель SiPM. Для учета и последующего вычитания черенковского света, возбуждаемого в световоде, в корпусе детектора уложено еще одно прозрачное волокно того же размера. Для считывания сигнала с этого волокна используется отдельный SiPM. Кроме того, в корпусе рядом с фотоприемниками находится датчик температуры, используемый для программной коррекции коэффициента усиления SiPM.
Усиленный ток фотоприемников по соединительному кабелю поступает на вход БРОИ. Плата преобразования сигнала, собранная по классической схеме преобразователя ток - напряжение, включает в себя АЦП и производит обработку результатов измерений, а также передает информацию об измеряемой величине через сетевой модуль ввода-вывода при помощи интерфейса Ethernet в ПК.
Программное обеспечение (далее - ПО) «Медицинский дозиметр» реализует следующие функции: режим авторизации; обработки, отображения и сохранения данных; просмотра ранее сохраненных данных; отображения состояния оборудования; отображения и редактирования параметров детекторов.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Медицинский дозиметр» |
| Номер версии (идентификационный номер) ПО | 1.0.7 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого модуля) | AB0D6275 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики дозиметров приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений мощности поглощенной дозы в воде для энергии излучения нуклида 60Со, мГр/мин | от 10 до 5103 |
| Диапазон измерений поглощенной дозы в воде для энергии излучения 60^ т-> нуклида Со, 1р | от 0,01 до 1103 |
| Пределы допускаемой относительной погрешности измерений мощности поглощенной дозы в воде и поглощенной дозы в воде для энергии излучения нуклида 60Со, % | ±4,0 |
| Анизотропия чувствительности при вращении детектора вокруг продольной оси (в диапазоне углов падения излучения от 0 до 360°) и при вращении детектора вокруг оси перпендикулярной продольной оси детектора (в диапазоне углов от 0 до 180°), %, не более | ±0,5 |
| Время непрерывной работы, ч, не менее | 8 |
| Нестабильность показаний дозиметра за время непрерывной работы, % | ±1,0 |
| Параметры питания от сети переменного тока: - напряжение, В - частота, Гц | от 85 до 242 от 47 до 53 |
| Потребляемая мощность, В • А, не более | 20 |
| Время установления рабочего режима, мин, не более | 15 |
| Г абаритные размеры БРОИ, длина х ширина х высота , мм, не более: | 260 х 220 х 70 |
| Г абаритные размеры БД, диаметр х длина , мм, не более | 30 х 700 |
| Масса (без соединительного кабеля), кг, не более | 1,7 |
| Средняя наработка на отказ, ч | 5000 |
| Средний срок службы, лет | 5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 30 °C, %, не более - атмосферное давление, кПа | от 17 до 27 75 от 84 до 106,7 |
наносится методом компьютерной графики на титульный лист документа «Дозиметр многоканальный клинический МКД-04. Руководство по эксплуатации ВШЛК.418263.001РЭ» и на корпус в виде специальной наклейки.
Комплект поставки приведен в таблице 3. Таблица 3
| Обозначение | Наименование | Количество | Примечание |
| ВШЛК.418263.001 | Дозиметр многоканальный клинический МКД-04 в составе: | ||
| ВШЛК.418223.001 | Блок детектирования | 1 | * |
| Кабель сетевой | 1 | ||
| ВШЛК.746611.002 | Кабель соединительный | 1 | * ** 5 |
| Программное обеспечение «Медицинский дозиметр» | 1 | ||
| ВШЛК.418263.001РЭ | Дозиметр многоканальный клинический МКД-04. Руководство по эксплуатации | 1 | |
| Примечания: * - Количество в зависимости от заказа на поставку; ** - В зависимости от заказа поставляется кабель длиной 10 м или 20 м. | |||
осуществляется в соответствии с разделом 11 документа ВШЛК.418263.001РЭ «Дозиметр многоканальный клинический МКД-04. Руководство по эксплуатации», утвержденным ФГУП «ВНИИФТРИ» 25 января 2016 г.
Основные средства поверки:
- государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений ГЭТ 38-2011, диапазон измерений от 6,010 до 4,5-10 Гр/мин, пределы допускаемой относительной погрешности измерений ±1%.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.
Дозиметр многоканальный клинический МКД-04. Руководство по эксплуатации ВШЛК.418263.001РЭ.
ГОСТ 8.070-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ВШЛК.418263.001ТУ Многоканальный клинический дозиметр МКД-04. Технические условия
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
