| Номер в госреестре | 65063-16 |
| Наименование СИ | Анализаторы диффузионного водорода |
| Обозначение типа СИ | G4 PHOENIX DH |
| Изготовитель | "Bruker Elemental GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

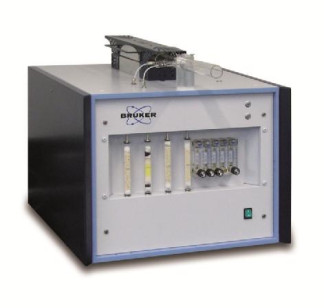

Анализаторы диффузионного водорода G4 PHOENIX DH модели G4 PHOENIX DH IR, G4 PHOENIX DH IR/TF предназначены для измерения массовой доли диффузионного водорода в металлах и сплавах.
Принцип действия анализатора основан на измерении объема диффузионного водорода, выделяющегося в процессе нагрева образца в потоке инертного газа-носителя.
В результате нагрева процесс выделения водорода в газообразном виде из образца ускоряется. Выделившиеся газы смешиваются с инертным газом-носителем, в качестве которого используется азот (чистота 99,999 %), после чего образованная смесь поступает из печи в систему стеклянных трубок c реактивами, где происходит удаление примесных газов. Далее очищенная смесь газа-носителя и водорода подается в систему детектирования, в которой осуществляется сравнение теплопроводности этой смеси с теплопроводностью чистого газа-носителя.
Анализаторы выпускаются в следующих исполнениях: G4 PHOENIX DH IR, G4 PHOENIX DH IR/TF.
Модель PHOENIX DH IR оснащается инфракрасной печью, которая состоит из нагревательного элемента - инфракрасной лампы, параболического зеркала для фокусировки излучения на образце и кварцевой трубки для удержания образца в зоне нагрева. Корпус инфракрасной печи охлаждается водой. Модель PHOENIX DH IR/TF помимо инфракрасной печи оснащается трубчатой электрической печью сопротивления с кварцевой трубкой меньшего диаметра. Температура печей и скорость нагрева в обеих модификациях задаются с компьютера, по ходу анализа производится прямое измерение температуры нагрева образца с помощью встроенной термопары. Система детектирования анализатора построена на базе детектора по теплопроводности (TCD).
Управление работой анализатора и обработка результатов измерений осуществляется с помощью внешнего персонального компьютера и установленного на нем программного обеспечения.
Программное обеспечение осуществляет обработку сигналов с детектора и производит расчет измеряемых величин с учетом массы образца, а также включает в себя накопление данных и графическое отображение кинетики анализа с функцией изменения масштаба.
Градуировка анализатора производится по чистому газу (водороду или гелию) с использованием встроенного автоматического устройства градуировки по разным объемам.
Пломбировка приборов конструкцией анализаторов не предусмотрена.
Программное обеспечение идентифицируется при включении анализатора путем вывода на экран номера версии.
Программное обеспечение осуществляет обработку сигналов с детектора и производит расчет измеряемых величин с учетом массы образца, а также включает в себя
накопление данных и графическое отображение кинетики анализа с функцией изменения масштаба.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GA-Client |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 и выше |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 - средний - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Таблица 2 - Метрологические характеристики
| Диапазон измерений массовой доли диффузионного водорода, % | от 0,00001 до 0,1 |
| Пределы допускаемой основной относительной погрешности измерений в диапазоне от 0,0001 до 0,0020 % массовой доли, % | ±5,0 |
| Предел допускаемого относительного СКО выходного сигнала при использовании автоматического устройства градуировки, % | 3,0 |
Таблица 3 - Технические характеристики
| Время анализа, мин | ~20 (зависит от материала образца и |
| навески) | |
| Масса образца, г | от 0,1 до 1000 |
| Г абаритные размеры, В х Ш х Д, мм, не более | 460 х 750 х 500 |
| Масса, кг, не более | 50 |
| Потребляемая мощность: | |
| Анализатор, кВ ■ А | 1 |
| Периферийный устройств, В ■ А | 300 |
| Параметры электрического питания: | |
| - напряжение, В | 220±10 |
| - частота, Гц | 50/60 |
| Газ-носитель | азот |
| Давление, бар | 2 |
| Чистота, % | 99,999 |
| Время наработки на отказ при средней загрузке 90 | |
| час в месяц, ч | 6450 |
| Условия эксплуатации: | |
| »-» о/"ч температура окружающей среды, С | от +15 до +35 |
| относительная влажность, % | от 20 до 80 |
| атмосферное давление, кПа | от 84 до 106,7 |
| 1. Анализатор G4 PHOENIX DH | По заказу |
| 2. Компьютер | 1 |
| 3. Стартовый набор расходных материалов и запчастей | 1 |
| 4. Редуктор для баллона с инертным газом | По заказу |
| 5. Трубчатая электрическая печь сопротивления. | По заказу |
| 6. Комплект расходных материалов | По заказу |
| 7. Комплект запасных частей | По заказу |
| 8. Руководство по эксплуатации | 1 |
| 9. Методика поверки РТ-МП-2303-448-2016 | 1 |
осуществляется по документу РТ-МП-2303-448-2016 «ГСИ. Анализаторы диффузионного водорода G4 PHOENIX DH Методика поверки», утвержденная ФБУ «Ростест - Москва» 03.02.2016 г.
Основное средство поверки: водород газообразный чистый высшего сорта по ГОСТ Р 51673-2000).Знак поверки наносится на свидетельство о поверке в виде наклейки.
ГОСТ 23338 - 91 Сварка металлов. Методы определения содержания диффузионного водорода в наплавленном металле и металле шва.
ГОСТ 23338 - 91 Сварка металлов. Методы определения содержания диффузионного водорода в наплавленном металле и металле шва.
Техническая документация фирмы «Bruker Elemental GmbH».
