Государственный реестр средств измерений

Анализаторы дымовых газов Testo 330i, 65064-16

65064-16
Анализаторы дымовых газов Testo 330i предназначены для измерений объёмной доли кислорода (О2), оксида углерода (СО) и оксида азота (NO).
Карточка СИ
Номер в госреестре 65064-16
Наименование СИ Анализаторы дымовых газов
Обозначение типа СИ Testo 330i
Изготовитель "Testo SE & Co. KGaA", Германия; Фирма "Testo AG", Германия (срок свидетельства: 09.09.2021)
Год регистрации 2016
Срок свидетельства 09.09.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы дымовых газов Testo 330i предназначены для измерений объёмной доли кислорода (О2), оксида углерода (СО) и оксида азота (NO).

Описание

Принцип действия анализаторов дымовых газов Testo 330i основан на использовании электрохимических ячеек для измерения объёмной доли кислорода, оксида углерода и оксида азота.

В базовой комплектации анализаторы укомплектованы электрохимическими ячейками для измерения объемной доли кислорода и оксида углерода. Ячейки для измерения углерода могут быть c H2 компенсацией и без нее. Ячейкой для измерения оксида азота анализаторы комплектуются по заказу.

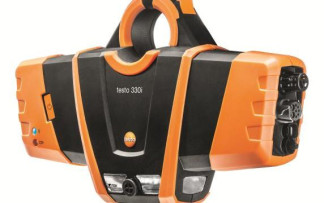

Анализаторы дымовых газов Testo 330i собраны в корпусе из пластика, на передней панели расположена кнопка включения/выключения и LED-индикаторы состояния. В верхней части корпуса расположен крепежный кронштейн для крепления зонда testofix®.

Внутри корпуса анализаторов дымовых газов расположена электронная плата управления с подключенными к ней измерительными ячейками, а также аккумулятор и насос для забора газа.

Корпус анализаторов дымовых газов Testo 330i имеет разъем для подключения газозаборного зонда. Разъем позволяет подключать совместимые зонды различной длины.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации и для предотвращения несанкционированного вскрытия, стык двух частей корпуса анализатора Testo 330i защищен разрушающейся при вскрытии наклейкой с надписью «testo».

Программное обеспечение

Анализаторы дымовых газов имеют встроенное программное обеспечение (далее -ПО), которое устанавливается в энергозависимую память измерительного прибора Testo 330i при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

В функции ПО входит сбор измерительной информации, ее обработка, представление на дисплее, хранение результатов во flash памяти, возможна передача измеренных и вычисленных значений через интерфейс связи Bluetooth мобильным устройствам (смартфонам или планшетам).

Пределы допускаемой погрешности анализаторов установлены с учетом влияния ПО на метрологические характеристики.

Таблица 1

Идентификационные данные ПО

Значение

Идентификационное наименование ПО

fw 330i.bin

Номер версии (идентификационный номер) ПО

V 1.х.ххх1)

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

2)

Алгоритм вычисления цифрового идентификатора ПО

2)

Примечания:

1)    х может принимать значения от 0 до 9.

2)

- Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Таблица 2

Характеристики

Значения

Канал измерения объёмной доли кислорода (О2)

Диапазон измерений объёмной доли кислорода (О2), объемная доля, %

от 0 до 21

Пределы допускаемой абсолютной погрешности измерений, %

±0,3

Разрешение, %

0,1

Канал измерения объёмной доли оксида углерода (СО)1)

Диапазон измерений объёмной доли оксида углерода (СО) без Н2 компенсации, млн-1

от 0 до 4000

Пределы допускаемой погрешности измерений:

-    абсолютной, млн-1

-    относительной, %

±10 (от 0 до 200 млн-1 включ.) ±10 (свыше 200 до 4000 млн-1)

Разрешение, млн-1

1

Диапазон измерений объёмной доли оксида углерода с Н2 компенсацией, млн-1

от 0 до 8000

Пределы допускаемой погрешности измерений:

-    абсолютной, млн-1

-    относительной, %

±10 (от 0 до 200 млн-1 включ.) ±10 (свыше 200 до 8000 млн-1)

Разрешение, млн-1

1

Канал измерения объёмной доли оксида азота (КО) 1)

Диапазон измерений объёмной доли оксида азота, млн-1

от 0 до 3000

Пределы допускаемой погрешности измерений:

-    абсолютной, млн-1

-    относительной, %

±14 (от 0 до 140 млн-1 включ.) ±10 (свыше 140 до 3000 млн-1)

Разрешение, млн-1 (ppm)

1

Технические характеристики

Температура эксплуатации, °С

от -5 до +45

Температура хранения и транспортировки, °С

от -20 до +50

Г абаритные размеры (ДхШхВ), мм

270 х 160 х 57

Масса, кг, не более

0,72

Питание:

блок аккумуляторов, блок питания от сети (опция)

3,7 В / 2,6 А^ч 6 В / 1,2 А

Примечание: 1) по заказу

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель корпуса анализатора в виде наклейки.

Комплектность

Комплект поставки прибора приведен в таблице 3. Таблица 3

Наименование

Количество,

шт

Анализатор, укомплектованный электрохимическими ячейками в соответствии с заказом

1

Руководство по эксплуатации

1

Методика поверки РТ-МП-3174-448-2016

1

Поверка

осуществляется по документу РТ-МП-3174-448-2016 «Анализаторы дымовых газов Testo 330i. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12.04.2016 г.

Основные средства поверки:

государственные стандартные образцы состава искусственной газовой смеси кислорода, оксида углерода и оксида азота в азоте №№ 10706-2015, 10707-2015.

Знак поверки наносится на свидетельство о поверке.

Нормативные документы

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов

ГОСТ 8.578-2014 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

Техническая документация изготовителя «Testo AG», Германия.
