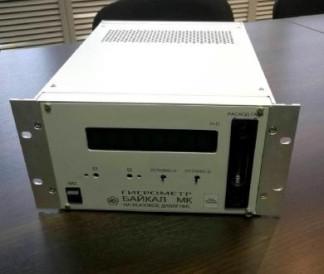

Гигрометры кулонометрические БАЙКАЛ МК, 65065-16

№п.п

Наименование

Параметры

1

2

3

1

Диапазон измерений объемной доли влаги, млн-1

От 0 до 1 От 1 до 10 От 10 до 100 От 100 до 1000

2

Входные унифицированные сигналы силы и напряжения постоянного тока, мА

0-5 или 4-20

3

Пределы допускаемой основной приведенной (к верхним пределам диапазонов измерений) погрешности по цифровому табло и выходному унифицированному сигналу, %:

±10 для диапазона измерений от 0 до 1 млн-1;

±4 для диапазона измерений от 1 до 10 млн-1;

±2,5 для диапазонов измерений от 10 до 100 млн-1 от 100 до 1000 млн-1

4

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением атмосферного давления на каждые 3,3 кПа (25 мм рт. ст.) в диапазоне от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.), %

±2,0

5

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением входного давления анализируемого газа от давления настройки на каждые 30 % в пределах рабочих условий применения, %

±2,0

6

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С от + (20±5) °С в пределах рабочих условий применения, %

±2,0

7

Пределы допускаемого изменения погрешности гигрометра за 30 сут непрерывной работы (стабильность гигрометра) на одном и том же анализируемом газе, 5ор. не более

0,5

8

Время установления показаний гигрометра при нормальных условиях применения, мин, не более: для диапазонов измерений: от 0 до 1 млн-1;

от 1 до 10 млн-1;

от 10 до 1000 млн-1

0 5 916

9

Электрическая мощность, потребляемая гигрометром не превышает, Вт

27

10

Средняя наработка на отказ, ч, не менее

20000

11

Средний срок службы, лет, не менее

8

12

Габаритные размеры гигрометра однокорпусного, мм, не более

280x145x340

13

Габаритные размеры блоков гигрометра двухкорпусного, мм, не более:

датчика -блока измерений -

280x145x340

280x145x340

14

Габаритные размеры побудителя расхода газа, мм, не более

255x135x340

15

Масса гигрометра однокорпусного, кг, не более

6

16

Масса блоков гигрометра двухкорпусного, кг, не более:

датчика -блока измерений -

6

6

17

Масса побудителя расхода газа, кг, не более

4

18

Условия эксплуатации:

температура окружающего воздуха, °С атмосферное давление кПа (мм рт. ст.)

относительная влажность окружающего воздуха, %, не более

от + 5 до + 50 от 94,5 до 104,6 (от 710 до 785);

80

1

для однокорпусного гигрометра:

блок измерений совмещенный с датчиком;

2

для двухкорпусного гигрометра:

блок из мер ений;

блок с датчиком

3

побудитель расхода газа (только с датчиком на разрежение);

4

комплект запасных частей;

5

комплект монтажных частей;

6

комплект принадлежностей.

1

«Гигрометр кулонометрический БАЙКАЛ МК. Руководство по эксплуатации» 5К1.550.156 РЭ

2

«Методика измерений расхода газа пузырьковым методом» МИ 5К0.283.001-2012;

3

«Свидетельство об аттестации методики измерений» М 02-2012-01.00294-2012;

4

«Гигрометры кулонометрические. Методы регенерации чувствительных элементов. Типовые технологические процессы» СТП 5К0.054.016-02.

№

п.п

Наименование и тип основных или вспомогательных средств поверки.

Регистрационные

номера

1

Миллиамперметр Н-3092, КТ 1,5, ТУ 25-04-3154-79;

ГР 10550-91

2

Многопредельный микроамперметр М2005, кл. 0,2, ТУ25-04-3109-78;

ГР 5369-76

3

Мегаомметр М1101, КТ 1, 500 Вт ТУ 25-04-2130-73;

ГР 101-62

4

Манометр МО, КТ 0,4; 0.. .250 кПа (0-2,5 кгс/см2) ГОСТ 2405-88;

ГР 43816-10

5

Магазин сопротивлений Р33-М1, КТ 0,2 ТУ 25-04-235-75;

ГР 48930-12

6

Магазин сопротивления Р4002, КТ 0,2, ТУ25-04-1081;

ГР 2224-66

7

Секундомер СОПпр, 0-60 с, 0-30 мин, КТ 2;

ГР 11519-11

8

Генератор влажного газа РОДНИК-6 ТУ 4215-043-71803530-2007;

ГР 40135-08

9

Термометр ртутный стеклянный ТЛ-4 от 0 до 55 °С, ЦД 0,1 °С;

ГР 303-91

10

Барометр-анероид МД-49а с диапазоном измерений от 84,0 до 106,7 кПа(от 630 до800 мм рт. ст.) с пределами допускаемой погрешности ±0,1 кПа (±0,8 мм рт. ст.)

ГР 3743-73
