Системы измерительные АЛКО-3М, 65067-16

Назначение

Системы измерительные "АЛКО-3М" (далее - системы) предназначены для измерений и учета объема спирта, дистиллята, водки и водно-спиртовых растворов (далее - измеряемая среда), объемной концентрации (далее - крепость) и объема этилового спирта, содержащегося в измеряемой среде, а также для формирования и передачи информации в единую государственную автоматизированную систему учета объема производства и оборота этилового спирта алкогольной и спиртосодержащей продукции (ЕГАИС).

Описание

Система включает в себя специализированный вычислитель СВ-3-5 (далее - СВ), контроллер связи КС (далее - КС) и устройства, именуемые в дальнейшем датчиками:

-    турбинный преобразователь расхода геликоидный ТПРГ (Г.р. №23153-14) для измерений объема среды;

-    оптический спиртомер "ИКОНЭТ-ВС-П" (Г.р. № 24941-07) или плотномер-спиртомер ПЛОТ-3С-М-Ц (Г.р. № 58753-14) (далее - спиртомер), для измерений объемной концентрации этилового спирта в измеряемой среде (далее - крепость);

-    один из термопреобразователей сопротивления платиновых с градуировочной характеристикой 100П для измерений температуры среды (далее - ТСП):

ТС-Б (Г.р. № 61801-15); ТП-9201-02 (Г. р. 48114-11);

ТСП-1199, ТСП-1199Бхё (Г.р. № 49041-12);

ТСП012 (Г. р. №43587-10); ТСП-001 (Г.р. № 41750-09);

ОВЕН ДТС035-100П.А460.МГ, ОВЕН ДТС035-100П.А460.МГ Ех (Г. р. №28354-10);

-    универсальный счетчик бутылок УСБ-5 или управляющий модуль учета продукции УМУП (далее - счетчик бутылок) для подсчета количества бутылок, прошедших через зону контроля счетчика.

По заказу потребителя система может поставляться без счетчика бутылок и (или) без КС.

Сигналы от всех датчиков обрабатываются СВ, который индицирует и архивирует параметры измеряемой среды.

Для передачи информации в ЕГАИС система подключается к "Устройству сбора и передачи данных УСПД-ПК ИС "АЛКО" (далее - УСПД-ПК). УСПД-ПК опрашивает подключенные к нему системы, формирует файл данных в специальном формате и передает его в ЕГАИС.

Подключение нескольких систем к УСПД-ПК осуществляется посредством каскадного соединения КС. К одному УСПД-ПК может быть подключено до 13 систем.

Система выводит на индикатор СВ следующие параметры: суммарный объем измеряемой среды при рабочей температуре и приведенный к температуре 20 °С; суммарный объем безводного спирта, содержащегося в измеряемой среде, приведенной к температуре 20 °С; текущий объемный расход; крепость измеряемой среды; температуру измеряемой среды; суммарное количество бутылок, прошедших по линии розлива; текущее время и текущую дату; сообщения об ошибках.

Система также обеспечивает: сохранение ранее измеренных значений объемов, температуры измеряемой среды, крепости, количества бутылок и времени наработки при отключении питания системы в течение 10 лет с отметкой в памяти момента отключения; индикацию показателей за смену с возможностью сброса текущей индикации; хранение в архиве шестнадцати сброшенных информаций о показателях за смену; создание суточного архива глубиной 5 лет, часового глубиной 6 месяцев и возможность вывода из архивов на

собственный индикатор, УСПД-ПК и в ЕГАИС информации о суммарных объемах, крепости, температуре, количестве бутылок, отключении питания системы и ошибках за любые сутки пяти лет или за любой час шести месяцев по отношению к текущей дате, индицируемой СВ; возможность корректировки текущей даты и текущего времени, изменения масштабирующего коэффициента, ввода кода пользователя системы, изменения пароля пользователя.

Информация в суточном архиве сохраняется в течение 5 лет по отношению к текущей дате, индицируемой СВ.

Условное обозначение системы состоит из наименования “АЛКО-3М", значения диаметра условного прохода входящего в комплект поставки ТПРГ (далее - Ду), кода входящего в комплект спиртомера (И - "ИКОНЭТ-ВС-П", Пл - ПЛОТ-3С-М-Ц), кода измеряемой среды (только при поставке со спиртомером типа "ИКОНЭТ-ВС-П"): С2 - для спирта ректификованного, В2 - для водки, Д2 - для дистиллята, ректификованного и коньячного спиртов.

В зависимости от типа спиртомера и диапазона измерений крепости система выпускается в нескольких исполнениях:

Таблица 1

Программное обеспечение

Программное обеспечение, записанное в микроконтроллер СВ, обрабатывает данные, поступающие от датчиков, вычисляет расход, объемы, температуру измеряемой среды, определяет внештатные ситуации с формированием сигнала аварии, отображает текущую и архивную информацию на собственном индикаторе, формирует часовой и суточный архивы, обеспечивает передачу данных на УСПД-ПК.

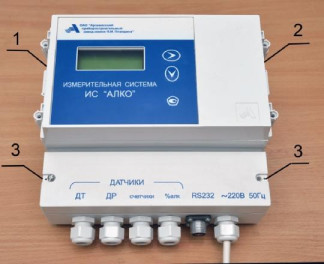

Запись программного обеспечения в микроконтроллер осуществляется через технологический разъем, находящийся внутри электронного блока СВ и при выходе из производства пломбируется пломбами ОТК и поверителя, согласно рисунка 1. Конструкция СВ не допускает каким либо иным способом запись программного обеспечения в микроконтроллер.

Идентификационные данные программного обеспечения, записанного в СВ, приведены в таблице 2.

Технические характеристики

Таблица 3

Пределы допускаемой относительной погрешности измерений суммарного объема

±0,5 %

Пределы допускаемой относительной погрешности измерений объема безводного спирта, приведенного к температуре + 20 °С ±0,8 %.

Диапазон температур измеряемой среды от - 30 до + 40 °С.

Пределы допускаемой абсолютной погрешности измерений температуры ±0,5 °С. Система, укомплектованная спиртомером ПЛОТ-3С-М-Ц, предназначена для измерений крепости:

-    от 36 до 50 % при температуре измеряемой среды от - 10 до + 40 °С;

-    свыше 50 до 99,99 % при температуре измеряемой среды от - 30 до + 40 °С. Спиртомер "ИКОНЭТ-ВС-П" предназначен для измерений при температуре измеряемой среды от + 5 °С до + 40 °С во всем диапазоне измерений согласно исполнению (см. таблицу 1).

Пределы допускаемой абсолютной погрешности измерений крепости ±0,2 %. Давление измеряемой среды:

-    не более 1,6 МПа для систем с ПЛОТ-3 С-М-Ц;

-    не более 0,25 МПа для систем с "ИКОНЭТ-ВС-П".

Длина соединительных кабелей между СВ и датчиками - не более 50 м. Электропитание - от сети переменного тока частотой (50±1) Гц. напряжением

(220 -23) В.

Потребляемая мощность не более 100 В-А.

Система устойчива к воздействию внешнего постоянного магнитного поля напряженностью до 40 А/м и переменного магнитного поля с частотой 50 Гц напряженностью до 40 А/м.

Датчики системы имеют степень защиты IP54 по ГОСТ 14254-96.

Климатические условия эксплуатации системы:

-    ТПРГ, ТСП, ПЛОТ-3 С-М-Ц устойчивы к воздействию температуры окружающей среды от - 30 до + 40 °С; СВ - от + 5 до + 40 °С.

Остальные составные части системы устойчивы к воздействию температуры окружающей среды от + 15 до + 35 °С.

-    ТПРГ, ТСП, ПЛОТ-3С-М-Ц устойчивы к воздействию относительной влажности (95±3) % при температуре + (35±2) °С.

Остальные составные части системы устойчивы к воздействию относительной влажности воздуха до 80 % при температуре + 25 °С и более низких температурах без конденсации влаги.

Средняя наработка на отказ - не менее 12000 ч.

Средний срок службы - не менее 8 лет.

Знак утверждения типа

наносится на лицевую панель вычислителя СВ методом трафаретной печати и на титульный лист паспорта - типографским способом.

Комплектность

Таблица 4

Поверка

осуществляется в соответствии с документом ЛГФИ.407221.036-70 МИ "ГСИ. Система измерительная "АЛКО-3М". Методика поверки", утвержденной ФГУП "ВНИИМС" 06.04.2016 г.

Основное поверочное оборудование:

-    стенд поверочный СП600/200-20, диапазон расходов от 0,05 до 300 м /ч, погрешность ±0,15 %;

-    стенд поверочный СПВ250/100, диапазон расходов от 0,18 до 58 м /ч, погрешность ±0,15 %;

-    мерник образцовый металлический второго разряда по ГОСТ 8.400-2013, номинальная вместимость 150 дм и 500 дм , погрешность ±0,1 %, 0,05 %;

-    магазин сопротивлений Р4831-М1 (Г.р. 48930-12), сопротивление от 80 до 200 Ом, класс 0,02.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 12.2.007.0 - 75 ССБТ. Изделия электротехнические. Общие требования безопасности
