| Номер в госреестре | 65072-16 |
| Наименование СИ | Установки поверочные трубопоршневые |
| Обозначение типа СИ | Сапфир |
| Изготовитель | ООО "Нефтегазинтеллект", пгт.Уруссу |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

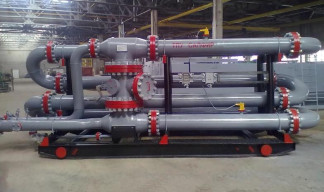

Установки поверочные трубопоршневые Сапфир предназначены для хранения и передачи единиц объема и объемного расхода протекающей жидкости.
Принцип действия установок поверочных трубопоршневых Сапфир заключается в повторяющемся вытеснении известного объема жидкости из калиброванного участка установок поверочных трубопоршневых Сапфир. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов соответствует объему калиброванного участка установки поверочной трубопоршневой Сапфир.
Установки поверочные трубопоршневые Сапфир являются стационарными и однонаправленными.
Установки поверочные трубопоршневые Сапфир состоят из следующих основных узлов: пусковой камеры, калиброванного участка, сигнализаторов (детекторов), расширителя (приемной камеры), выходного трубопровода, свободно перемещающегося шарового поршня, крана-манипулятора, привода (ручного или электрического). В состав установок поверочных трубопоршневых Сапфир могут входить следующие средства измерений: преобразователи давления измерительные 3051, датчики давления Метран, преобразователи давления измерительные EJX, преобразователи измерительные Rosemount 644, Rosemount 3144P, манометры, вакуумметры и мановакуумметры показывающие для точных измерений МПТИ, ВПТИ и МВПТИ, термометры ртутные стеклянные лабораторные ТЛ-4, термопреобразователи сопротивления серии W.
Установки поверочная трубопоршневые Сапфир имеют модификации 50, 100, 300 и 500 в соответствии с максимальным объемным расходом жидкости.
Пломбировка установок поверочных трубопоршневых Сапфир осуществляется свинцовыми (пластмассовыми) пломбами, установленными на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления детекторов и через отверстия в шпильках, уставленных противоположно на всех фланцах присоединительных калиброванного участка.
отсутствует.
Метрологические и технические характеристики установок поверочных трубопоршневых Сапфир приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
| Характеристика | Значение | |||
| Модификации | 50 | 100 | 300 | 500 |
| Максимальный объемный расход жидкости, м3/ч | 50 | 100 | 300 | 500 |
| Минимальный объемный расход жидкости, м3/ч | 5 | 10 | 30 | 50 |
| Диаметр калиброванного участка, мм | 96 | 143 или 147 | 203 | 305 |
| Пределы допускаемой относительной погрешности измерений вместимости калиброванного участка, % | ±0,05 ±0,09 | |||
| Измеряемая среда | нефть товарная по ГОСТ Р 51858, нефть сырая, нефтепродукты, вода | |||
| Давление измеряемой среды, Мпа, не более | 1,6; 2,5; 4,0; 6,3 | |||
| Температура измеряемой сре- о/~' ды, С | от +5 до +90 | |||
| Плотность измеряемой среды, кг/м3 | от 800 до 1200 | |||
| Вязкость кинематическая измеряемой среды, м2/с | от 0,55• 10-6 до 15010-6 | |||
| Наличие свободного воздуха в измеряемой среде | не допускается | |||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -50 до +50 от 30 до 90 от 84 до 107 | |||
| Г абаритные размеры, мм, не более | 4800х 1620х 1500 | 6700х 2000х 2200 | 6900х 2120х 2500 | 7200х 2500х 2700 |
| Масса, кг, не более | 1900 | 3100 | 5400 | 9700 |
| Параметры питания: - напряжение переменного тока с частотой 50±1Гц, В - напряжение постоянного тока, В | 380±10% 24 | |||
| Потребляемая мощность, В А, не более | 500 | |||
| Средняя наработка на отказ, ч | 20000 | |||
| Средний срок службы, лет | 10 | |||
наносится на маркировочные таблички, закрепленные на корпусах установок поверочных трубопоршневых Сапфир, фотохимическим способом и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.
- Установка поверочная трубопоршневая Сапфир - 1 шт.;
- Комплект ЗИП - 1 экз.;
- Руководство по эксплуатации - 1 экз.;
- Паспорт - 1 экз.;
- Методика поверки - 1 экз.
осуществляется по документу МП 0431-1-2016 «Инструкция. ГСИ. Установки поверочные трубопоршневые Сапфир. Методика поверки», утвержденному ФГУП «ВНИИР» 05.05.2016 г. Основные средства поверки:
- поверочные установки на базе весов ОГВ или эталонных (образцовых) мерников 1-го разряда по ГОСТ 8.510-2002;
- установка трубопоршневая 1 разряда по ГОСТ 8.510-2002 с пределами допускаемой относительной погрешности не более ±0,05 %;
- компаратор с СКО случайной составляющей погрешности не более 0,02 %.
Знак поверки наносится на свидетельство о поверке установок поверочных трубопоршневых Сапфир.
Метод измерений изложен в руководстве по эксплуатации на установку поверочную трубопоршневую Сапфир.
ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ 8.142-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ТУ 4213-04-48673174-2015 Установки поверочные трубопоршневые Сапфир. Технические условия
