| Номер в госреестре | 65075-16 |
| Наименование СИ | Машины координатно-измерительные |
| Обозначение типа СИ | COORD3 |
| Изготовитель | "COORD3 S.R.L.", Италия |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Машины координатно-измерительные COORD3 (далее КИМ) представляют собой стационарные машины портальной конструкции и предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей сложной формы.
КИМ состоит из прямоугольной гранитной плиты, на которую установлен подвижной портал с траверсой, несущей измерительную головку. Перемещение портала и траверсы осуществляется на воздушных подшипниках по гранитным направляющим.
КИМ выпускаются девяти модификаций отличающихся функциональными возможностями, типоразмерами, диапазоном измерений и точностными характеристиками:

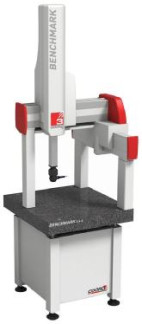

BENCHMARK - модификация КИМ малых размеров, которая устанавливается на стол (рисунок 1).
ARES и ARES NT - модификации КИМ средних размеров, которые устанавливаются на стол (рисунки 2 и 3). Для этих модификаций возможна установка системы термокомпенсации. Модификация ARES NT аналогична ARES, но обладает более высокой точностью за счет применения специальных материалов портала.
HERA и HERA NT - модификации КИМ средних размеров повышенной точности по сравнению с модификациями ARES и ARES NT (рисунки 4 и 5). Модификации HERA и HERA NT устанавливаются на специальные опоры и обладают усиленными подшипниками, приводами и пинолью. Модификация HERA NT аналогична HERA, но обладает более высокой точностью за счет применения специальных материалов портала. На данные модификации возможна установка системы термокомпенсации.
KRONOS и KRONOS NT - модификации КИМ больших размеров, которые устанавливаются на специальные опоры (рисунки 6 и 7). Для этих модификаций возможна установка системы термокомпенсации. Модификация KRONOS NT аналогична KRONOS, но обладает более высокой точностью за счет применения специальных материалов портала.
UNIVERSAL и UNIVERSAL NT - модификации КИМ со специальной формой портала, обеспечивающей более высокую точность по сравнению с другими модификациями (рисунки 8 и 9). Для этих модификаций установлена система термокомпенсации. Модификация UNIVERSAL NT аналогична UNIVERSAL, но обладает более высокой точностью за счет применения специальных материалов портала.
Измерения на КИМ производятся в ручном и автоматическом режимах. Ручной режим управления машиной осуществляется при помощи пульта управления. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.
Опломбирование корпуса КИМ от несанкционированного доступа не предусмотрено.
КИМ имеют в своем составе различное программное обеспечение (ПО).
Arco - измерительное программное обеспечение, позволяющее создавать программы измерений, проводить измерения с использованием различной сенсорики, проводить базовый анализ данных и создавать упрощенные отчеты.
Metrolog XG - измерительное ПО аналогичное по применению Arco, позволяющее проводить анализ данных и создавать отчеты в различных видах.
Metrolog X4 - аналогичное по применению Metrolog XG, позволяет работать с CAD файлами большого объема.
TouchDMIS - аналогичное по применению Arco, так же возможна работа с сенсорными экранами и создание упрощенных отчетов.
Главной защитой ПО является USB-ключ использующий бинарный алгоритм, что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Arco | |
| Идентификационное наименование ПО | Metrolog XG |
| Metrolog X4 | |
| TouchDMIS | |
| 1.X и выше | |
| Номер версии (идентификационный номер) ПО | 12.X и выше |
| 1.Х и выше | |
| 1.X и выше | |
| Цифровой идентификатор ПО | USB-ключ |
| Модель | Верхний предел диапазона измерений линейных размеров по оси, мм, не более | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм), мкм | ||||||
| X | Y | Z | Г оловка PH10M или PH20; датчик TP20 | Головка PH10M; датчик TP200 | Датчик TPC3; или Г оловка MH20i с датчиком TP20 | Головка PH10M или PH20; датчик TP20 | Головка PH10M; датчик TP200 | Датчик TPC3; или Головка MH20i с датчиком TP20 | |
| BENCHMARK 5.4.4 | 500 | 400 | 440 | ±2,5 | ±2,3 | ±3,0 | ±(2,5+3,0L/1000) | ±(2,3+3,0-L/1000) | ±(3,0+3,3-L/1000) |
| BENCHMARK 6.5.4 | 600 | 500 | 440 | ±2,7 | ±2,5 | ±3,2 | ±(2,7+3,0-L/1000) | ±(2,5+3,0-L/1000) | ±(3,2+3,3-L/1000) |
Таблица 3 - Технические характеристики КИМ модификации BENCHMARK
| Модель | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| BENCHMARK 5.4.4 | 929 | 888 | 2411 | 300 |
| BENCHMARK 6.5.4 | 1044 | 1018 | 2411 | 390 |
| Модель | Верхний предел диапазона измерений линейных размеров по оси, мм, не более | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм), мкм | ||||||
| X* | Y | Z | Г оловка PH10M или PH20; датчик TP20 | Головка PH10M; датчик TP200 | Головка PH10M; датчик SP25M | Головка PH10M или PH20; датчик TP20 | Головка PH10M; датчик TP200 | Головка PH10M; датчик SP25M | |
| ARES X.5.5 где Х от 5 до 20, с шагом 1 | от 500 до 2000 | 500 | 500 | ±2,2 | ±2,0 | ±2,0 | ±(2,2+3,3-L/1000) | ±(2,0+3,3-L/1000) | ±(2,0+3,3-L/1000) |
| ARES X.7.5 где Х от 7 до 20, с шагом 1 | от 700 до 2000 | 650 | 500 | ±2,5 | ±2,3 | ±2,3 | ±(2,5+3,3 • L/1000) | ±(2,3+3,3-L/1000) | ±(2,3+3,3-L/1000) |
| Примечание: * - с шагом 100 мм | |||||||||
Таблица 5 - Технические характеристики КИМ модификации ARES
| Модель | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина* | Ширина | Высота | ||
| ARES X.5.5 где Х от 5 до 20, с шагом 1 | от 1180 до 2680 | 1015 | 2393 | от 470 до 1800 |
| ARES X.7.5 где Х от 7 до 20, с шагом 1 | от 1380 до 2680 | 1160 | 2429 | от 775 до 2000 |
| Примечание: * - с шагом 100 мм | ||||
| Модель | Верхний предел диапазона измерений линейных размеров по оси, мм, не более | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм), мкм | ||||||
| X* | Y | Z | Г оловка PH10M или PH20; датчик TP20 | Головка PH10M; датчик TP200 | Головка PH10M; датчик SP25M | Головка PH10M или PH20; датчик TP20 | Головка PH10M; датчик TP200 | Головка PH10M; датчик SP25M | |
| ARES NT X.5.5 где Х от 5 до 20, с шагом 1 | от 500 до 2000 | 500 | 500 | ±2,0 | ±1,8 | ±1,8 | ±(2,0+3,0L/1000) | ±(1,8+3,0L/1000) | ±(1,8+3,0L/1000) |
| ARES NT Х.7.5 где Х от 7 до 20, с шагом 1 | от 700 до 2000 | 650 | 500 | ±2,1 | ±1,9 | ±1,9 | ±(2,1+3,0L/1000) | ±(1,9+3,0L/1000) | ±(1,9+3,0L/1000) |
| ARES NT Х.7.7 где Х от 7 до 20, с шагом 1 | от 700 до 2000 | 650 | 700 | ±2,5 | ±2,3 | ±2,3 | ±(2,5+3,3-L/1000) | ±(2,3+3,3-L/1000) | ±(2,3+3,3-L/1000) |
| ARES NT Х.9.7 где Х от 10 до 20, с шагом 1 | от 1000 до 2000 | 880 | 700 | ±2,9 | ±2,5 | ±2,5 | ±(2,9+3,3-L/1000) | ±(2,5+3,3-L/1000) | ±(2,5+3,3-L/1000) |
| Примечание: * - с шагом 100 мм | |||||||||
Таблица 7 - Технические характеристики КИМ модификации ARES NT
| Модель | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина* | Ширина | Высота | ||
| ARES NT Х.5.5 где Х от 5 до 20, с шагом 1 | от 1180 до 2680 | 1015 | 2393 | от 470 до 1800 |
| ARES NT Х.7.5 где Х от 7 до 20, с шагом 1 | от 1380 до 2680 | 1160 | 2429 | от 775 до 2000 |
| ARES NT Х.7.7 где Х от 7 до 20, с шагом 1 | от 1380 до 2680 | 1160 | 2734 | от 800 до 2100 |
| ARES NT Х.9.7 где Х от 10 до 20, с шагом 1 | от 1680 до 2680 | 1600 | 2800 | от 1000 до 3000 |
| Примечание: * - с шагом 100 мм | ||||
| Модель | Верхний предел диапазона измерений линейных размеров по оси, мм, не более | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм) мкм | ||||||
| X* | Y | Z | Головка PH10M или MQ или PH20; датчик TP20 | Головка PH10M или MQ; датчик TP200 | Головка PH10M или MQ; датчик SP25M; или система REVO | Головка PH10M или MQ или PH20; датчик TP20 | Головка PH10M или MQ; датчик TP200 | Головка PH10M или MQ; датчик SP25M; или система REVO | |
| HERA Х.7.5 где Х от 7 до 20, с шагом 1 | от 700 до 2000 | 700 | 500 | ±2,2 | ±1,9 | ±1,9 | ±(2,0+3,0-L/1000) | ±(1,8+3,0L/1000) | ±(1,8+3,0L/1000) |
| HERA Х.7.7 где Х от 7 до 20, с шагом 1 | от 700 до 2000 | 700 | 650 | ±2,3 | ±2,0 | ±2,0 | ±(2,2+3,0-L/1000) | ±(2,0+3,0-L/1000) | ±(2,0+3,0-L/1000) |
| HERA Х.9.7 где Х от 10 до 20, с шагом 1 | от 1000 до 2000 | 850 | 700 | ±2,5 | ±2,2 | ±2,0 | ±(2,5+3,0-L/1000) | ±(2,2+3,0-L/1000) | ±(2,0+3,0-L/1000) |
| HERA Х.10.9 где Х от 10 до 20, с шагом 1 | от 1000 до 2000 | 1000 | 850 | ±3,0 | ±2,8 | ±2,5 | ±(3,0+3,2-L/1000) | ±(2,8+3,2-L/1000) | ±(2,5+3,2-L/1000) |
| Примечание: * - с шагом 100 мм | |||||||||
Таблица 9 - Технические характеристики КИМ модификации HERA
| Модель | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина* | Ширина | Высота | ||
| HERA Х.7.5 где Х от 7 до 20, с шагом 1 | от 1480 до 2780 | 1295 | 2614 | от 840 до 2800 |
| HERA Х.7.7 где Х от 7 до 20, с шагом 1 | от 1480 до 2780 | 1295 | 2914 | от 860 до 3000 |
| HERA Х.9.7 где Х от 10 до 20, с шагом 1 | от 1870 до 2920 | 1495 | 2795 | от 1000 до 3200 |
| HERA Х.10.9 где Х от 10 до 20, с шагом 1 | от 1870 до 2920 | 1645 | 3195 | от 1200 до 3600 |
| Примечание: * - с шагом 100 мм | ||||
| Модель | Верхний предел измерений линейных размеров по оси, мм, не более | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм) мкм | ||||||
| X* | Y | Z | Головка PH10M или MQ или PH20; датчик TP20 | Головка PH10M или MQ; датчик TP200 | Головка PH10M или MQ; датчик SP25M или SP80; или система REVO | Головка PH10M или PH20; датчик TP20 | Головка PH10M; датчик TP200 | Головка PH10M или MQ; датчик SP25M или SP80; или система REVO | |
| HERA NT Х.7.5 где Х от 7 до 20, с шагом 1 | от 700 до 2000 | 700 | 500 | ±2,1 | ±1,7 | ±1,7 | ±(1,9+3,0L/1000) | ±(1,7+3,0L/1000) | ±(1,5+3,0L/1000) |
| HERA NT Х.7.7 где Х от 7 до 20, с шагом 1 | от 700 до 2000 | 700 | 650 | ±2,2 | ±1,7 | ±1,7 | ±(2,0+3,0-L/1000) | ±(1,7+3,0L/1000) | ±(1,5+3,0L/1000) |
| HERA NT 12.9.7, с шагом 1 | 1200 | 900 | 650 | ±2,2 | ±1,9 | ±1,9 | ±(2,2+3,0-L/1000) | ±(1,9+3,0L/1000) | ±(1,9+3,0L/1000) |
| Примечание: * - с шагом 100 мм | |||||||||
Таблица 11 - Технические характеристики КИМ модификации HERA NT
| Модель | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина* | Ширина | Высота | ||
| HERA NT Х.7.5 где Х от 7 до 20, с шагом 1 | от 1480 до 2780 | 1295 | 2614 | от 840 до 2800 |
| HERA NT Х.7.7 где Х от 7 до 20, с шагом 1 | от 1480 до 2780 | 1295 | 2914 | от 860 до 3200 |
| HERA NT 12.9.7, с шагом 1 | 2070 | 1495 | 2795 | 1750 |
| Примечание: * - с шагом 100 мм | ||||
| Модель | Верхний предел измерений линейных размеров по оси, мм, не более | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм) мкм | ||||||
| X* | Y | Z | Головка PH10M или MQ или PH20; датчик TP20 | Головка PH10M или MQ; датчик TP200 | Головка PH10M или MQ; датчик SP25M; или система REVO | Головка PH10M или MQ или PH20; датчик TP20 | Головка PH10M или MQ; датчик TP200 | Головка PH10M или MQ; датчик SP25M; или система REVO | |
| Kronos Х.13.10 где Х от 20 до 50, с шагом 1 | от 2000 до 5000 | 1300 | 1000 | ±3,7 | ±3,5 | ±3,3 | ±(3,7+4,0-L/1000) | ±(3,5+4,0-L/1000) | ±(3,3+4,0-L/1000) |
| Kronos Х.15.13 где Х от 20 до 50, с шагом 1 | от 2000 до 5000 | 1500 | 1300 | ±5,0 | ±4,5 | ±4,0 | ±(5,0+4,0L/1000) | ±(4,5+4,0L/1000) | ±(4,0+4,0L/1000) |
| Kronos Х.20.15 где Х от 20 до 50, с шагом 1 | от 2000 до 5000 | 2000 | 1500 | ±6,5 | ±5,5 | ±5,2 | ±(6,5+5,0-L/1000) | ±(5,5+5,0-L/1000) | ±(5,2+5,0-L/1000) |
| Kronos 20.13.18 | 2000 | 1300 | 1800 | ±6,0 | ±5,5 | ±5,5 | ±(6,0+5,0L/1000) | ±(5,5+5,0-L/1000) | ±(5,5+5,0-L/1000) |
| Примечание: * - с шагом 100 мм | |||||||||
Таблица 13 - Технические характеристики КИМ модификации KRONOS
| Модель | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина* | Ширина | Высота | ||
| Kronos Х.13.10 где Х от 20 до 50, с шагом 1 | от 3930 до 6930 | 2154 | 3560 | от 4200 до 19000 |
| Kronos Х.15.13 где Х от 20 до 50, с шагом 1 | от 3930 до 6930 | 2354 | 4160 | от 4770 до 20000 |
| Kronos Х.20.15 где Х от 20 до 50, с шагом 1 | от 3930 до 6930 | 2898 | 4512 | от 9000 до 21000 |
| Kronos 20.13.18 | 3630 | 2157 | 5219 | 6400 |
| Примечание: * - с шагом 100 мм | ||||
| Верхний предел измерений линейных размеров по оси, мм, не более | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм), мкм | |||||||
| Модель | X* | Y | Z | Головка PH10M или MQ или PH20; датчик TP20 | Головка PH10M или MQ; датчик TP200 | Головка PH10M или MQ; датчик SP25M или SP80; или система REVO | Головка PH10M или MQ или PH20; датчик TP20 | Головка PH10M или MQ; датчик TP200 | Головка PH10M или MQ; датчик SP25M или SP80; или система REVO |
| Kronos NT Х.13.10 где Х от 20 до 50, с шагом 1 | от 2000 до 5000 | 1300 | 1000 | ±3,0 | ±2,8 | ±2,5 | ±(3,0+3,5-L/1000) | ±(2,8+3,5-L/1000) | ±(2,5+3,5-L/1000) |
| Kronos NT Х.15.13 где Х от 20 до 50, с шагом 1 | от 2000 до 5000 | 1500 | 1300 | ±3,5 | ±3,3 | ±3,2 | ±(3,5+3,5-L/1000) | ±(3,3+3,5-L/1000) | ±(3,2+3,5-L/1000) |
| Kronos NT Х.20.15 где Х от 20 до 50, с шагом 1 | от 2000 до 5000 | 2000 | 1500 | ±4,0 | ±3,8 | ±3,6 | ±(4,0+4,0L/1000) | ±(3,8+4,0L/1000) | ±(3,6+4,0L/1000) |
| Kronos NT 35.10.10 | 3500 | 1000 | 1000 | ±2,5 | ±2,4 | ±2,4 | ±(2,5+3,3-L/1000) | ±(2,4+3,3-L/1000) | ±(2,4+3,3-L/1000) |
| Примечание: * - с шагом 100 | мм | ||||||||
Таблица 15 - Технические характеристики КИМ модификации KRONOS NT
| Модель | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина* | Ширина | Высота | ||
| Kronos NT Х.13.10 где Х от 20 до 50, с шагом 1 | от 3930 до 6930 | 2154 | 3560 | От 4200 до 19000 |
| Kronos NT Х.15.13 где Х от 20 до 50, с шагом 1 | от 3930 до 6930 | 2354 | 4160 | От 4770 до 20000 |
| Kronos NT Х.20.15 где Х от 20 до 50, с шагом 1 | от 3930 до 6930 | 2898 | 4512 | от 9000 до 22000 |
| Kronos NT 35.10.10 | 5470 | 1889 | 3583 | 9950 |
| Примечание: * - с шагом 100 мм | ||||
| Модель | Верхний предел измерений линейных размеров по оси, мм, не более | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм), мкм | ||||||
| X* | Y | Z | Головка PH10M или MQ или PH20; датчик TP20 | Головка PH10M или MQ; датчик TP200 | Головка PH10M или MQ; датчик SP25M; или система REVO | Головка PH10M или PH20 или MQ; датчик TP20 | Головка PH10M или MQ; датчик TP200 | Головка PH10M или MQ; датчик SP25M; или система REVO | |
| UNIVERSAL Х.7.7 где Х от 7 до 15, с шагом 1 | от 700 до 1500 | 700 | 700 | ±2,0 | ±1,8 | ±1,7 | ±(1,9+3,0L/1000) | ±(1,8+3,0L/1000) | ±(1,5+3,0L/1000) |
| UNIVERSAL Х.9.8 где Х от 10 до 20, с шагом 1 | от 1000 до 2000 | 900 | 800 | ±2,0 | ±1,8 | ±1,7 | ±(1,9+3,0L/1000) | ±(1,8+3,0L/1000) | ±(1,5+3,0L/1000) |
| UNIVERSAL Х.10.8 где Х от 10 до 20, с шагом 1 | от 1000 до 2000 | 1000 | 800 | ±2,1 | ±1,9 | ±1,7 | ±(2,0+3,0-L/1000) | ±(1,9+3,0L/1000) | ±(1,7+3,0L/1000) |
| UNIVERSAL Х.10.9 где Х от 10 до 20, с шагом 1 | от 1000 до 2000 | 1000 | 900 | ±2,2 | ±2,0 | ±1,9 | ±(2,2+3,0-L/1000) | ±(2,0+3,0-L/1000) | ±(1,9+3,0L/1000) |
| UNIVERSAL Х.10.10 где Х от 10 до 20, с шагом 1 | от 1000 до 2000 | 1000 | 1000 | ±2,7 | ±2,4 | ±2,4 | ±(2,5+3,0-L/1000) | ±(2,4+3,0-L/1000) | ±(2,4+3,0-L/1000) |
| UNIVERSAL Х.12.10 где Х от 15 до 25, с шагом 1 | от 1500 до 2500 | 1200 | 1000 | ±2,7 | ±2,5 | ±2,4 | ±(2,7+3,0-L/1000) | ±(2,5+3,0-L/1000) | ±(2,4+3,0-L/1000) |
| UNIVERSAL Х.15.10 где Х от 15 до 50, с шагом 1 | от 1500 до 5000 | 1500 | 1000 | ±2,8 | ±2,6 | ±2,5 | ±(2,8+3,5-L/1000) | ±(2,6+3,5-L/1000) | ±(2,5+3,5-L/1000) |
| UNIVERSAL Х.15.13 где Х от 15 до 50, с шагом 1 | от 1500 до 5000 | 1500 | 1300 | ±3,5 | ±3,0 | ±3,0 | ±(3,5+3,5-L/1000) | ±(3,0+3,5-L/1000) | ±(3,0+3,5-L/1000) |
| Примечание: * - с шагом 100 мм | |||||||||
| Модель | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина* | Ширина | Высота | ||
| UNIVERSAL Х.7.7 где Х от 7 до 15, с шагом 1 | от 1952 до 2652 | 1324 | 2843 | от 1000 до 2000 |
| UNIVERSAL Х.9.8 где Х от 10 до 20, с шагом 1 | от 2152 до 3152 | 1524 | 3073 | от 1800 до 2900 |
| UNIVERSAL Х.10.8 где Х от 10 до 20, с шагом 1 | от 2152 до 3152 | 1624 | 3073 | от 2000 до 3100 |
| UNIVERSAL Х.10.9 где Х от 10 до 20, с шагом 1 | от 2332 до 3332 | 1737 | 3339 | от 2200 до 3900 |
| UNIVERSAL Х.10.10 где Х от 10 до 20, с шагом 1 | от 2332 до 3332 | 1737 | 3539 | от 2300 до 4000 |
| UNIVERSAL Х.12.10 где Х от 15 до 25, с шагом 1 | от 2832 до 3832 | 1937 | 3539 | от 3730 до 6300 |
| UNIVERSAL Х.15.10 где Х от 15 до 50, с шагом 1 | от 2832 до 6332 | 2237 | 3539 | от 5800 до 20000 |
| UNIVERSAL Х.15.13 где Х от 15 до 50, с шагом 1 | от 2832 до 6332 | 2237 | 4139 | от 6000 до 22000 |
| Примечание: * - с шагом 100 мм | ||||
| Таблица 18 - Метрологические характеристики КИ | М модификации UNIVERSAL N | [T | |||||||
| Модель | Верхний предел измерений линейных размеров по оси, мм, не более | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм), мкм | ||||||
| X* | Y | Z | Головка PH10M или MQ или PH20; датчик TP20 | Головка PH10M или MQ; датчик TP200 | Головка PH10M или MQ; датчик SP25M или SP80; или система REVO | Головка PH10M или MQ или PH20; датчик TP20 | Головка PH10M или MQ; датчик TP200 | Головка PH10M или MQ; датчик SP25M или SP80; или система REVO | |
| UNIVERSAL NT Х.10.9 где Х от 10 до 20, с шагом 1 | от 1000 до 2000 | 1000 | 900 | ±2,1 | ±2,0 | ±2,0 | ±(2,1+3,0L/1000) | ±(2,0+3,0-L/1000) | ±(1,8+3,0L/1000) |
| UNIVERSAL NT Х.10.10 где Х от 10 до 20, с шагом 1 | от 1000 до 2000 | 1000 | 1000 | ±2,2 | ±2,0 | ±2,0 | ±(2,2+3,0-L/1000) | ±(2,0+3,0-L/1000) | ±(1,8+3,0L/1000) |
| UNIVERSAL NT Х.12.10 где Х от 15 до 25, с шагом 1 | от 1500 до 2500 | 1200 | 1000 | ±2,4 | ±2,3 | ±2,0 | ±(2,4+3,0-L/1000) | ±(2,3+3,0-L/1000) | ±(2,0+3,0-L/1000) |
| UNIVERSAL NT Х.15.10 где Х от 15 до 50, с шагом 1 | от 1500 до 5000 | 1500 | 1000 | ±2,5 | ±2,4 | ±2,3 | ±(2,5+3,5-L/1000) | ±(2,4+3,5-L/1000) | ±(2,3+3,5-L/1000) |
| UNIVERSAL NT Х.15.13 где Х от 15 до 50, с шагом 1 | от 1500 до 5000 | 1500 | 1300 | ±2,9 | ±2,7 | ±2,6 | ±(2,9+3,0-L/1000) | ±(2,7+3,0-L/1000) | ±(2,6+3,0-L/1000) |
| UNIVERSAL NT Х.20.15 где Х от 15 до 50, с шагом 1 | от 2000 до 5000 | 2000 | 1500 | ±4,0 | ±3,5 | ±3,5 | ±(4,0+3,5-L/1000) | ±(3,5+3,5-L/1000) | ±(3,5+3,5-L/1000) |
| Примечание: * - с шагом 100 мм | |||||||||
| Модель | Габаритные размеры, мм, не более | Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм), мкм | ||
| Длина* | Ширина | Высота | ||
| UNIVERSAL NT Х.10.9 где Х от 10 до 20, с шагом 1 | от 2332 до 3332 | 1737 | 3339 | от 2200 до 3900 |
| UNIVERSAL NT Х .10.10 где Х от 10 до 20, с шагом 1 | от 2332 до 3332 | 1737 | 3539 | от 2300 до 4000 |
| UNIVERSAL NT Х.12.10 где Х от 15 до 25, с шагом 1 | от 2832 до 3832 | 1937 | 3539 | от 3730 до 6300 |
| UNIVERSAL NT Х .15.10 где Х от 15 до 50, с шагом 1 | от 2832 до 6332 | 2237 | 3539 | от 5800 до 20000 |
| UNIVERSAL NT Х.15.13 где Х от 15 до 50, с шагом 1 | от 2832 до 6332 | 2237 | 4139 | от 6000 до 22000 |
| UNIVERSAL NT Х.20.15 где Х от 20 до 50, с шагом 1 | от 3332 до 6332 | 2737 | 4539 | От 9000 до 25000 |
| Примечание: * - с шагом 100 мм | ||||
| Давление сжатого воздуха в системе, МПа, не менее: - для КИМ с диапазоном измерений по X от 0 до 3000 мм - для КИМ с диапазоном измерений по X от 3000 мм | 0,42 0,5 |
| Потребление воздуха, л/мин | от 90 до 300 |
| Температура окружающей среды, °C | от +18 до +22 |
| Максимальный временной температурный градиент - в течение 1 часа, °C/h | 1 |
| - в течение 24 часов, °^24ч | 2 |
| Максимальный линейный температурный градиент, °^м | 0,5 |
| Относительная влажность, %, без конденсата | от 40 до 80 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±10% |
| - частота переменного тока, Гц | 50/60 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на боковую поверхность портала методом наклейки.
Комплектность средства измерений представлена в таблице 21. Таблица 21 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Машина координатно-измерительная COORD3 | 1 шт. | |
| Шкаф управления | 1 шт. | |
| Пульт управления | 1 шт. | |
| Магазин сменных щупов и головок | 1 шт. | По заказу |
| Приспособления для закрепления измеряемой детали | 1 компл. | По заказу |
| Руководство по эксплуатации | 1 экз. |
осуществляется в соответствии с МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки». Идентификационные данные программного обеспечения КИМ указаны в Руководстве по эксплуатации машин координатноизмерительных COORD3.
Основное средство поверки:
меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011. Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация фирмы - изготовителя.
| Зарегистрировано поверок | 128 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
