Номер в госреестре | 65078-16 |
Наименование СИ | Анализаторы спектра |
Обозначение типа СИ | N9040В |
Изготовитель | Компания "Keysight Technologies Products (M) Sdn. Bhd.", Малайзия |
Год регистрации | 2016 |
Срок свидетельства | 09.09.2021 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Анализаторы спектра №040В (далее по тексту - анализаторы) предназначены для исследования формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазонов.
Конструктивно анализатор выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.
Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: GPIB, USB 2.0, USB 3.0, LAN (100Base-T).
В основу принципа действия анализатора, представляющего собой супергетеродин-ный приемник с многократным преобразованием частоты, положен метод последовательного анализа спектра сигнала. Источником опорной частоты служит встроенный кварцевый генератор 10 МГц.
Анализатор позволяет проводить: анализ формы сигнала, измерение параметров спектра непрерывных колебаний сложной формы, измерение параметров модулированных колебаний, измерение параметров паразитных и побочных колебаний и сигналов с различными видами модуляции.
Функциональные возможности анализаторов определяются составом опций, входящих в комплект и приведенных в таблице 1.
Таблица 1
Опция | Описание опции |
508 | Частотный диапазон от 3 Гц до 8,4 ГГц |
513 | Частотный диапазон от 3 Гц до 13,6 ГГц |
526 | Частотный диапазон от 3 Гц до 26,5 ГГц |
Р08 | Предусилитель; 8,4 ГГц |
Р13 | Предусилитель; 13,6 ГГц |
Р26 | Предусилитель; 26,5 ГГц |
ЕА3 | Электронный аттенюатор; 3,6 ГГц |
В25 | Полоса анализа 25 МГц (входит в базовую комплектацию прибора) |
В40 | Полоса анализа 40 МГц |
В2Х | Полоса анализа 255 МГц |
В5Х | Полоса анализа 510 МГц |
ЕМС | Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым электромагнитным полям |
SDD | Дополнительный съемный твердотельный накопитель |
С35 | Соединитель типа N (розетка) заменен на соединитель 3,5 мм (доступно только на моделях с верхним пределом частот 26,5 ГГц) |
Опция | Описание опции |
СЯР | Соединитель на задней панели, программируемый выход ПЧ |
ESC | Управление внешним генератором |
CR3 | Широкополосный выход ПЧ, входит в базовую комплектацию прибора |
YAV | Выход видеоусилителя оси Z |
ALV | Вспомогательный выход логарифмического видеоусилителя |
J7203A | Цезиевый опорный источник частоты |
FP2 | Ускорение измерений мощности (требует наличия опции B40 или В2Х или В5Х) |
FT1 | Запуск по частотной маске, базовый перехват, входит в опцию RT1. |
FT2 | Запуск по частотной маске, оптимальный перехват, входит в опцию RT2. |
RT1 | Анализ сигналов в режиме реального времени, базовый перехват (требует наличия опции В2Х и В5Х) |
RT2 | Анализ сигналов в режиме реального времени, базовый перехват (требует наличия опции В2Х или В5Х) |
RTS | Широкополосная передача IQ данных в режиме реального времени (требует наличия опции RT1 или RT2) |
SF1 | Защита данных, предотвращает запуск приложений Windows из приложения прибора |
SF2 | Защита данных, предотвращает сохранение/вызов результатов измерений или установок на прибор или из прибора |

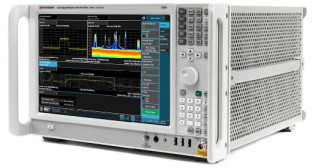

Внешний вид анализатора с указанием мест размещения знака утверждения типа и пломбирования от несанкционированного доступа приведены на рисунках 1 и 2.
(NI CN
Анализаторы имеют специализированное программное обеспечение (ПО), идентификационные данные (признаки) метрологически значимой части которого приведены в таблице 2.
Таблица 2
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Rebranded Keysight Technologies, added support of UXA (N9040B) and CXA-m (M9290A) |
Номер версии (идентификационный номер) ПО | 2.2.1.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«низкий» по Р 50.2.077-2014.
Метрологические и технические характеристики анализаторов приведены в таблице 3.
Таблица 3
Наименование характеристики | Значение характеристики |
Диапазон частот, Гц: - опция 508 - опция 513 - опция 526 | от 3 до 8,4109 от 3 до 13,6-109 от 3 до 26,5 109 |
Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора за год: - стандартная комплектация - с опцией J7203A | ±110-7 ±1-10-9 |
Номинальные значения полос пропускания на уровне - 3 дБ, Гц | от 1 до 3 106 (с шагом 10 % от установленного значения), 4106, 5 106, 6106 и 8106 |
Диапазон ослабления входного аттенюатора, дБ | от 0 до 70 с шагом 2 |
Диапазон измерений мощности, дБм | от мощности собственного шума до 30 |
Пределы допускаемой абсолютной погрешности измерений мощности (ослабление входного аттенюатора 10 дБ, входной сигнал от - 10 до - 50 дБ, промежуточная частота от 1 Гц до 1 МГц), дБ: - на опорной частоте 50 МГц - весь частотный диапазон (предусилитель выключен) - весь частотный диапазон (предусилитель включен, опции Р08, Р13, Р26) | ±0,24 ±(0,24 + N) ±(0,36 + N), где N - неравномерность амплитудно-частотной характеристики (АЧХ) |
Наименование характеристики | Значение характеристики |
Пределы допускаемой абсолютной погрешности измерений мощности на опорной частоте 50 МГц относительно ослабления 10 дБ, выключенном предусилителе, при ослаблении входного аттенюатора, дБ: - от 2 до 8 дБ | ±0,18 |
- от 12 до 40 дБ | ±0,14 |
Пределы допускаемой абсолютной погрешности измерений мощности относительно 30 кГц из-за переключения полос пропускания, дБ: - от 1 Гц до 1,5 МГц | ±0,03 |
- от 1,6 МГц до 2,7 МГц | ±0,05 |
- 3 МГц | ±0,10 |
- 4; 5; 6; 8 МГц | ±0,30 |
Неравномерность АЧХ относительно опорной частоты 50 МГц на частотах, дБм, не более (для опций 508, 513, 526): При ослаблении входного аттенюатора 10 дБ и выключенном предусилителе - от 3 Гц до 10 МГц | ±0,46 |
- от 10 МГц до 3,6 ГГц | ±0,35 |
- от 3,5 до 8,4 ГГц | ±1,5 |
- от 8,3 до 22 ГГц | ±2,0 |
- от 22 до 26,5 ГГц | ±2,5 |
При ослаблении входного аттенюатора 0 дБ и включенном предусилителе (опции Р08, Р13, Р26) - от 100 кГц до 50 МГц | ±0,68 |
- от 50 МГц до 3,6 ГГц | ±0,55 |
- от 3,5 до 8,4 ГГц | ±2,0 |
- от 8,3 до 13,6 ГГц | ±2,3 |
- от 13,5 до 17,1 ГГц | ±2,5 |
- от 17,0 до 22,0 ГГц | ±3,0 |
- от 22 до 26,5 ГГц | ±3,5 |
Коэффициент стоячей волны по напряжению КСВН входа (далее- КСВН) (для опций 508, 513, 526), не более: Ослабление входного аттенюатора 10 дБ, предусилитель выключен | 1,101 |
- от 10 МГц до 3,6 ГГц | 1,278 |
- от 3,5 до 8,4 ГГц | 1,341 |
- от 8,3 до 13,6 ГГц | 1,58 |
- от 13,5 до 17,1 ГГц | 1,60 |
- от 17,0 до 26,5 ГГц Ослабление входного аттенюатора 0 дБ, предусилитель включен (опции Р08, Р13, Р26) | 1,56 |
- от 10 МГц до 3,6 ГГц | 1,47 |
- от 3,5 до 8,4 ГГц | |
- от 8,3 до 13,6 ГГц | 1,57 |
- от 13,5 до 17,1 ГГц | 1,72 |
- от 17,0 до 26,5 ГГц | 1,7 |
Примечание - значения КСВН для частот кроме 50 МГц | |
нормируются для доверительного интервала 0,95 | |
Неравномерность шкалы дисплея при значениях входного сиг- | |
нала смесителя, дБ: | |
- от - 10 до - 18 дБ | ±0,10 |
- менее - 18 дБ | ±0,07 |
Коэффициент усиления предусилителя (опции Р08, Р13, Р26), | |
дБ: | |
- от 9 кГц до 3,6 ГГц | 20 |
- от 3,6 до 26,5 ГГц | 35 |
Средний уровень собственных шумов при ослаблении входно- | |
го аттенюатора 0 дБ, полосе пропускания 1 Гц, выключенном | |
режиме «Улучшение собственного шума», при включен | |
ной/выключенной функции «Пониженные собственные шу- | |
мы», дБм, не более: | |
Предусилитель выключен | |
- от 9 до 100 кГц | - 141/- |
- от 100 кГц до 1 МГц | - 150/- |
- от 1 МГц до 1,2 ГГц | - 155/- |
- от 1,2 до 2,1 ГГц | - 153/- |
-от 2,1 до 3,0 ГГц | - 152/- |
- от 3,0 до 3,6 ГГц | - 151/- |
- от 3,5 до 4,2 ГГц | - 149/- 154 |
- от 4,2 до 8,4 ГГц | - 150/- 155 |
- от 8,3 до 13,6 ГГц | - 149/- 155 |
- от 13,5 до 16,9 ГГц | - 145/- 152 |
- от 16,9 до 20,0 ГГц | - 143/- 151 |
- от 20,0 до 26,5 ГГц | - 136/- 148 |
Предусилитель включен | |
- от 100 до 200 кГц (опции Р08, Р13, Р26) | - 152/- |
- от 200 до 500 кГц (опции Р08, Р13, Р26) | - 155/- |
- от 500 кГц до 1 МГц (опции Р08, Р13, Р26) | - 159/- |
- от 1 до 10 МГц (опции Р08, Р13, Р26) | - 161/- |
- от 10,0 МГц до 2,1 ГГц (опции Р08, Р13, Р26) | - 165/- |
- от 2,1 до 3,6 ГГц (опции Р08, Р13, Р26) | - 163/- |
- от 3,5 до 8,4 ГГц (опции Р08, Р13, Р26) | - 164/- |
- от 8,3 до 13,6 ГГц (опции Р13, Р26) | - 163/- |
- от 13,6 до 16,9 ГГц (опции Р26) | - 161/- |
- от 16,9 до 20,0 ГГц (опции Р26) | - 159/- |
- от 20,0 до 26,5 ГГц (опции Р26) | - 155/- |
Примечание - На частотах свыше 3,6 ГГц при включении пре- | |
дусилителя отключается функция «Пониженные собственные | |
шумы» | |
Уровень помех, обусловленных гармоническими искажениями | |
второго порядка при уровне на смесителе - 15 дБ, включенной/выключенной функции «Пониженные собственные шумы» | |
(для опций 508, 513, 526), дБм, не более: | |
- от 10 МГц до 1,8 ГГц | - 60/- |
-от 1,75 до 2,5 ГГц | - 77/- 95 |
- от 2,5 до 4,0 ГГц | - 77/- 101 |
- от 4,0 до 6,5 ГГц | - 77/- 105 |
- от 6,5 до 10,0 ГГц | - 70/- 105 |
- от 10,0 до 13,25ГГц | - 62/- 105 |
Уровень помех, обусловленных интермодуляционными искажениями третьего порядка при подаче на вход двух синусоидальных сигналов уровнем - 16 дБ и разнесении тонов более 5-кратной ширины полосы предфильтра ПЧ, дБм, не более: - от 10 до 300 МГц | |
- от 300 до 600 МГц | 13,5 |
-от 0,6 до 1,1 ГГц | 18 |
- от 1,1 до 3,6 ГГц | 20 |
- от 3,5 до 8,4 ГГц | 21 |
- от 8,3 до 13,6 ГГц | 19 |
- от 13,5 до 17,1 ГГц | 19 |
- от 17 до 26,5 ГГц | 18 19 |
Фазовые шумы при отстройке от несущей 1 ГГц, дБн/Гц - 10 Гц | - 90 |
- 100 Гц | - 107 |
- 1 кГц | - 125 |
- 10 кГц | - 134 |
- 100 кГц | - 139 |
- 1 МГц | - 145 |
- 10 МГц | - 155 |
Г абаритные размеры (длина х ширина х высота), мм, не более | 500 х 459 х 500 |
Масса (без опций), кг, не более | 30,9 |
Напряжение питания от сети переменного тока, В: - частотой 50, 60, 400 Гц | от 100 до 120 |
- частотой 50, 60 Гц | от 220 до 240 |
Потребляемая мощность, В А, не более | 850 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °С - атмосферное давление, кПа | от 0 до 55 от 96 до 104 |
Комплект поставки включает:
- анализатор - 1 шт.;
- комплект кабелей с переходниками - 1 шт.;
- комплект эксплуатационной документации - 1 шт.;
- методика поверки - 1 шт.;
осуществляется по документу МП 65078-16 «Инструкция. Анализаторы спектра №040В. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» в апреле 2016 г.
Основные средства поверки:
- частотомер электронно-счетный 53132А, регистрационный номер 26211-03;
- стандарт частоты рубидиевый FS 725, регистрационный номер 31222-06;
- генератор сигналов Agilent E8257D с опциями UNX или UNY, регистрационный номер 53941-13;
- генератор сигналов произвольной формы 33250А, регистрационный номер 52150-12;
- ваттметр Ш914А с преобразователями измерительными 8485А, 8485D, N8482A (для низкочастотного диапазона), регистрационный номер 44731-10;
- мультиметр 3458А, регистрационный номер 25900-03;
- аттенюаторы коаксиальные ступенчатые программируемые 8494G, 8496G, регистрационный номер 57775-14.
Анализаторы спектра №040В. Руководство по эксплуатации.
Техническая документация изготовителя.
