| Номер в госреестре | 65082-16 |
| Наименование СИ | ИК-Фурье-спектрометры для анализа топлива |
| Обозначение типа СИ | ERASPEC |
| Изготовитель | ООО "Петролеум технолоджи", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ИК-Фурье спектрометры для анализа топлива ERASPEC (далее - анализаторы) предназначены для измерений и контроля показателей качества нефтепродуктов: бензола в автомобильных бензинах, метиловых эфиров жирных кислот (FAME) в дизельном топливе и плотности.
Принцип действия спектрометров основан на измерении поглощения анализируемой пробой топлива инфракрасного излучения в диапазоне волновых чисел от 400 до 7800 см-1. Полученный спектр поглощения исследуемой пробы топлива сравнивается со спектрами углеводородов, каталог которых хранится в памяти микропроцессора для определения дополнительных параметров. Непосредственно из спектра определяется углеводородный состав пробы, объемная доля компонентов. Автоматически рассчитываются дополнительные параметры пробы в зависимости от модификации.

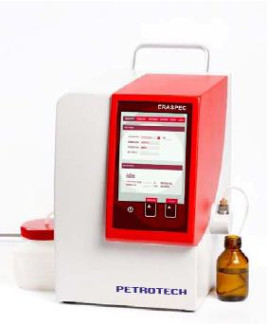

Анализатор представляет собой ИК - спектрометр с преобразованием Фурье с дополнительной ячейкой для измерения плотности. Спектрометр включает оптическую систему, высокоточную систему сканирования ИК спектра, систему автоматической подачи пробы в измерительную ячейку, механизмы управления работой спектрометра, микропроцессор, дисплей. Результаты измерений выводятся на дисплей и сохраняются в памяти спектрометра или на внешнем устройстве.
Спектрометр доступен в четырех модификациях, приведенных в таблице 1. Модификации спектрометра отличаются только доступными пакетами программного обеспечения.
Таблица 1.
| Наименование модификации спектрометра | Объект анализа | Определяемые параметры | Дополнительные параметры |
| EraSpec G | бензин | Массовая/объемная доля бензола, массовая/объемная доля эфиров | Плотность, общее содержание ароматических и олефиновых углеводородов фракционный состав (дистилляционные свойства), октановые число, давление насыщенных паров, и др. |
| EraSpec D | дизельное топливо | Массовая/объемная доля бензола, массовая/объемная доля эфиров | Плотность, FAME общее содержание ароматических и полиароматических углеводородов, цетановое число, цетановый индекс, и др. |
| EraSpec GD | бензин, дизельное топливо | Массовая/объемная доля бензола, массовая/объемная доля эфиров | Плотность, FAME фракционный состав (дистилляционные свойства) давление насыщенных паров, общее содержание ароматических, олефиновых и полиароматических углеводородов, октановые и цетановое числа, цетановый индекс, и др. |
| ERASPEC Jet | авиационн ый керосин, авиационн ое топливо | Массовая/объемная доля бензола, массовая/объемная доля эфиров | Плотность, FAME фракционный состав (дистилляционные свойства), температуры вспышки и замерзания, вязкость, общее содержание ароматических и полиароматических углеводородов и др. |
Анализатор имеет встроенное программное обеспечение «ERASPEC application software», которое позволяет проводить градуировку, вносить в память данные новых образцов, изменять модели для расчёта дополнительных параметров топлив, сохранять и распечатывать результаты измерений. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню спектрометра путем вывода на экран версии программного обеспечения. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Защита программного обеспечения осуществлена посредством системы из шести пользовательских уровней, что обеспечивает доступ к меню технического обслуживания только представителям сервисной службы производителя.
Идентификационные данные программного обеспечения приведены в таблице 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Gasoline Module, Diesel Module, Jet Module |
| Номер версии ПО, не ниже | 7178 |
| Цифровой идентификатор ПО | - |
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Таблица 3
| Наименование характеристики | EraSpec G, EraSpec GD | EraSpec D, EraSpec Jet |
| Диапазоны измерений объемной доли, % -Бензола (в стандартной комплектации) -Бензола (при наличие модуля измерения по EN 238) -Эфиров | 0,2-5,0 0,2-10,0 0,5-20,0 | 0,1-2,0 |
| Предел допускаемого относительного СКО случайной составляющей погрешности, % | 5,0 | |
| Пределы допускаемой относительной погрешности спектрометра, % | ±10 | |
| Диапазон показаний плотности, г/см3 | 0,5000 - 1,9990 | |
| Диапазон измерений плотности, г/см3 | 0,6500 - 0,9999 | |
| Пределы допускаемой абсолютной погрешности результатов измерения плотности, г/см3 | ±0,0002 | |
| Объем (минимальный) анализируемой пробы, см3 | 10 | |
| Параметры электрического питания: переменный ток напряжение, В частота, Гц постоянный ток (от аккумулятора), В Потребляемая мощность, Вт | 198-242 47-63 12 70 | |
| Г абаритные размеры (Ш х В х Г), мм Масса не более, кг Срок службы, лет | 220x320x280 8,0 10 | |
| Средний срок эксплуатации, лет | 10 | |
| Время средней наработки на отказ, ч | 10000 | |
Условия эксплуатации:
-диапазон температуры окружающей среды, С -диапазон относительной влажности воздуха, %
- диапазон атмосферного давления, кПа
Таблица 4
| Наименование | Количество, шт. |
| Спектрометр ERASPEC | 1 |
| Кабель для подключения спектрометра к компьютеру | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 242-1960-2016 | 1 |
осуществляется по документу МП 242-1960-2016 «ИК-Фурье спектрометры для анализа топлива ERASPEC. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 15.03.2016 г.
Основные средства поверки: государственные стандартные образцы состава бензола ГСО 7141-95; государственные стандартные образцы массовой и объемной доли бензола в бензинах МОДБ-ПА ГСО 101852013, государственные стандартные образцы массовой доли метил-трет-бутилового эфира в бензине ГСО 10561-2015, государственные стандартные образцы плотности жидкостей РЭП-1 ГСО 8579-2004, РЭП-3 ГСО 8581-2004, РЭП-4 ГСО 8582-2004.
Место для нанесения знака поверки находится на корпусе прибора. Если условия эксплуатации прибора не обеспечивают сохранность знака поверки в течение всего межповерочного интервала, допускается наносить знак поверки на свидетельство о поверке.
Методика измерений приведена в руководстве по эксплуатации.
ТУ 4215-006-66859959-2015 «ИК-Фурье спектрометры для анализа топлива ERASPEC. Технические условия».
| Зарегистрировано поверок | 183 |
| Поверителей | 19 |
| Актуальность данных | 21.11.2024 |
