| Номер в госреестре | 65085-16 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые |
| Обозначение типа СИ | СВУ-15В, СВХ-15В, СВУ-20В, СВХ-20В |
| Изготовитель | ООО "Кредо", г.Челябинск |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2026 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды крыльчатые СВУ-15В, СВХ-15В, СВУ-20В, СВХ-20В (далее - счетчики) предназначены для измерений объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.
Счетчики выпускаются в четырех исполнениях:

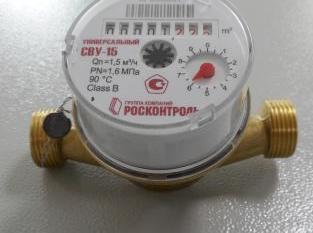

СВУ-15В - счетчик воды универсальный, диаметр условного прохода (ДУ) 15 мм, цвет бордовый, для измерения объема воды с температурой в диапазоне от 5 до 90 °С;
СВУ-20В - счетчик воды универсальный, (ДУ) 20 мм, цвет бордовый, для измерения объема воды с температурой в диапазоне от 5 до 90 °С;
СВХ-15В - счетчик холодной воды, (ДУ) 15 мм, цвет синий для измерения объема воды с температурой в диапазоне от 5 до 40 °С;
СВХ-20В - счетчик холодной воды, (ДУ) 20 мм, цвет синий, для измерения объема воды с температурой в диапазоне от 5 до 40 °С;
Счетчики могут иметь импульсный выход (СВУ-15ВИ, СВХ-15ВИ, СВУ-20ВИ, СВХ-20ВИ) с весом импульса 1;10;100; 1000 л/имп.
Счетчики оснащены защитой от внешних магнитных полей.
Счетчики выпускаются под торговой маркой "Росконтроль". Торговая марка может быть изменена по решению изготовителя.
Знак поверки может быть нанесен на лицевой части счетчика флексографией, либо на самоклеящейся пломбе. Так же может быть использована свинцовая пломба со знаком поверки.
отсутствует.
Таблица 1 - Метрологические и технические характеристики счетчиков
| Наименование характеристики | Значение характеристики |
| Диаметр условного прохода (ДУ), мм СВУ-15В, СВХ-15В | 15 |
| СВУ-20В, СВХ-20В | 20 |
| Метрологический класс | В |
| Минимальный расход Qmin, м3/ч: | |
| СВУ-15В, СВХ-15В | 0,03 |
| СВУ-20В, СВХ-20В | 0,05 |
| Переходный расход Qt, м3/ч: | |
| СВУ-15В, СВХ-15В | 0,12 |
| СВУ-20В, СВХ-20В | 0,20 |
| Номинальный расход Qn, м3/ч: | |
| СВУ-15В, СВХ-15В | 1,5 |
| СВУ-20В, СВХ-20В | 2,5 |
| Максимальный расход Qmax, м3/ч: | |
| СВУ-15В, СВХ-15В | 3,0 |
| СВУ-20В, СВХ-20В | 5,0 |
| Пределы допускаемой относительной погрешности при измерении объёма, % | |
| в диапазонах: от Qmin до Qt | ±5 |
| от Qt (включительно) до Qmax | ±2 |
| Цена наименьшего деления индикаторного устройства, м3 | 0,0001 |
| Емкость индикаторного устройства, м3 | 99999,999 |
| Максимальное рабочее давление, МПа | 1,6 |
| Порог чувствительности, м3/ч | 0,5Qmin |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 165х99х104 |
| Масса, кг, не более | 1,5 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С - атмосферное давление, кПа | от 5 до 50 от 84 до 106,7 |
| - относительная влажность при температуре 35 °С, % | до 95 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 12 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на лицевую панель счетчика методом флексографии.
| Наименование | Количество, шт. | Примечание |
| Счетчик | 1 | |
| Монтажный комплект | 1 | В соответствии с заказом |
| Методика поверки МП 89-221-2016 | 1 | |
| Руководство по эксплуатации | 1 |
осуществляется в соответствии с документом МП 89-221-2016 «Счетчики холодной и горячей воды крыльчатые СВУ-15В, СВХ-15В, СВУ-20В, СВХ-20В. Методика поверки», утвержденным ФГУП «УНИИМ» 28 июня 2016 г.
Основное средство поверки:
- эталон единицы объема и объемного расхода жидкости 2 разряда по ГОСТ 8.510-2002 в диапазоне значений от 0,02 до 3 м3/ч.
Методика измерений приведена в ГОСТ Р 50601-93.
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
ТУ 4213-003-61309792-2015 Счетчики холодной горячей воды крыльчатые. Технические условия.
