| Номер в госреестре | 65086-16 |
| Наименование СИ | Преобразователи виброускорения |
| Обозначение типа СИ | 330447 SEW |
| Изготовитель | "Bently Nevada, Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи виброускорения 330447 «SEW» (далее преобразователи) предназначены для измерения виброускорения лобовой части обмотки гидрогенераторов и преобразования его в пропорциональный электрический сигнал.
Преобразователи виброускорения 330447 «SEW» являются преобразователями инерционного типа и построены с использованием чувствительного элемента виброускорения на основе микроэлектромеханических интегральных схем. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.

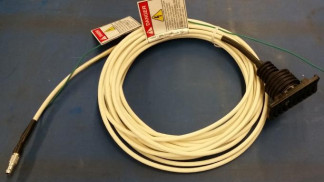

Преобразователи виброускорения 330447 «SEW» состоят из акселерометра 330447 и усилителя 330446. Акселерометр измеряет виброускорение в двух взаимоперпендикулярных его оси направлениях (вдоль оси X и оси Y). Усилитель служит для преобразования и усиления сигнала от акселерометра и выполняет роль согласующего устройства при подключении к измерительным системам.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерения виброускорения, м/с2 | от 0,01 до 343 |
| Рабочий диапазон частот, Гц | от 10 до 400 |
| Номинальный коэффициент преобразования (на частоте 80 Гц), мВ/(м-с-2) | 10,2 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более | ±5 |
| Нелинейность амплитудной характеристики, %, не более | ±2 |
| Неравномерность частотной характеристики, %, не более | ±10 |
| Относительный коэффициент поперечного преобразования, %, не более | ±7 |
| Резонансная частота, кГц, не менее | 1 |
| Нормальная область значений температур, °С | 20±5 |
| Отклонение коэффициента преобразования от номинального значения, вызванное изменением температуры окружающего воздуха, %, не более | ±5 |
| Рабочие условия эксплуатации: - диапазон температур, °С | от - 15 до + 95 |
| Масса: - акселерометров 330447 с кабелем, г, не более - усилителей 330446, г, не более | 100 800 |
| Габаритные размеры: - акселерометров 330447 без кабеля (диаметрхвысота), мм, не более - усилителей 330446 (длинахширинахвысота), мм, не более | 34х75 85х65х70 |
Акселерометр 1 шт.
Паспорт 1 экз.
Методика поверки 1 экз.
осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 1 разряда по ГОСТ Р 8.800-2012; мультиметр цифровой Agilent 34401А (г/р № 33921-07).
Знаки поверки (оттиск поверительного клейма и наклейка) наносятся на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в паспорте на преобразователь.
Техническая документация фирмы «Bently Nevada, Inc.», США.
| Зарегистрировано поверок | 155 |
| Поверителей | 11 |
| Актуальность данных | 06.12.2024 |
