| Номер в госреестре | 65096-16 |
| Наименование СИ | Шумомеры, анализаторы спектра, виброметры |
| Обозначение типа СИ | 2250, 2250-L, 2270 |
| Изготовитель | "Bruel & Kjaer Sound & Vibration Measurement A/S", Дания |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Шумомеры, анализаторы спектра, виброметры 2250, 2250-L, 2270 (далее - приборы) предназначены для измерений уровня звукового давления и виброускорения, а также анализа сигналов звукового давления в 1/1 и 1/3 октавных полосах частот.

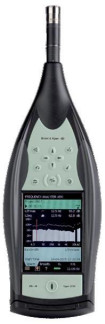

Конструктивно прибор выполнен в пластиковом корпусе, в котором размещены электронные платы, клавиатура управления и ЖК-дисплей. В верхней части корпуса прибора расположен разъём, к которому подключается конденсаторный микрофон. В нижней части корпуса прибора расположены: разъём, к которому подключается пьезоэлектрический вибропреобразователь (в базовую комплектацию не входит); разъём выхода сигнала постоянного и переменного тока; порт USB 2.0 для подключения к ПК; разъем для стерео-наушников; высокоскоростной сетевой интерфейс; разъём ввода/вывода для обмена данными с периферийными устройствами; слот для карты памяти формата SD. Прибор имеет встроенную память для хранения внутреннего программного обеспечения (ПО). Прибор имеет ряд дополнительных функций, может работать под управлением компьютера через стандартный интерфейс USB. ПО BZ-5503 позволяет передавать данные из прибора в компьютер и обратно, проводить обработку результатов и создавать протоколы измерений.
Принцип действия прибора основан на преобразовании конденсаторным микрофоном или пьезоэлектрическим вибропреобразователем поступающего сигнала в электрический сигнал с последующим измерением уровней этого электрического сигнала с помощью аналогоцифрового преобразователя и обработкой специализированным микропроцессором. Результаты измерений и информация о режиме работы отображаются на дисплее. Дополнительные модули ПО позволяют использовать прибор в качестве октавного и третьоктавного анализатора спектра в реальном масштабе времени, цифрового самописца и виброметра. Прибор имеет встроенную флэш-память для хранения настроек пользователя и данных измерений. Данные измерений могут храниться на сменных картах памяти формата SD и CF.
Приборы могут поставляться со следующими программными модулями, имеющими функции:
- измерения уровня звука BZ-7222, BZ-7130 (для 2250-L);
- октавного частотного анализа BZ-7223, BZ-7131 (для 2250-L);
- третьоктавного частотного анализа BZ-7132 (только для 2250-L);
- регистрации данных BZ-7224, BZ-7133 (для 2250-L);
- расширенной регистрации данных BZ-7225;
- записи сигнала BZ-7226;
- измерения времени реверберации BZ-7227;
- измерения параметров акустики зданий BZ-7228;
- измерений на двух каналах BZ-7229 (только для 2270);
- БПФ-анализа BZ-7230;
- тональной оценки BZ-7231;
- измерения интенсивности звука BZ-7233 ( только для 2270).
Для управления режимами работы прибора и обработки измерительных сигналов применяется внутреннее (встроенное) ПО, которое устанавливается при изготовлении прибора и не имеет возможности считывания и модификации.
Идентификационные признаки ПО представлены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Measurement Partner Suite BZ-5033 | |
| Номер версии (идентификационный номер) ПО | 2250 | ver.1.1 и выше |
| 2250-L | ver.2.0 и выше | |
| 2270 | ver.3.0 и выше | |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | |
Метрологически значимая часть ПО приборов не требуют специальных средств защиты.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Метрологические и технические характеристики приборов в случае комплектации с микрофоном 4189 (для 2250/2270) или микрофоном 4950 (для 2250-L) приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики | |||
| 2250 | 2270 | 2250-L | ||
| Количество каналов | 1 | 2 | 1 | |
| Диапазон измерений уровня звукового давления (частотная коррекция А), дБ | от 24,8 до 140 | от 24,9 до 140 | ||
| Диапазон измерений уровня звукового давления (частотная коррекция С), дБ | от 25,5 до 140 | от 26,2 до 140 | ||
| Диапазон измерений уровня звукового давления (частотная коррекция Z), дБ отн. 20 мкПа | от 30,6 до 140 | от 31,6 до 140 | ||
| Пределы допускаемой абсолютной погрешности | ||||
| измерений опорного уровня звукового давления 114 дБ отн. 20 мкПа на частоте 1000 Гц, дБ | ±0,7 | |||
| Класс точности в режиме шумомера по ГОСТ 17187-2010 | 1 | |||
| Неравномерность амплитудно-частотной характеристики прибора в режиме виброметра, дБ, не более | ±1 | - | ||
| Временные характеристики в режиме анализатора спектра | S, F, I, Peak | |||
| Уровень собственных шумов для частотной коррекции, дБ, не более: - «А» | 16,6 | 16,4 | ||
| - «C» | 16,2 | 16,3 | ||
| - «Z» | 20,1 | 20,5 | ||
| Наименование характеристики | Значение характеристики | |
| 2250 2270 | 2250-L | |
| Рабочий диапазон частот в режиме октавного спектрального анализа, Гц | от 8 до 16000 | от 16 до 8000 |
| Рабочий диапазон частот в режиме третьоктавно-го спектрального анализа, Гц | от 6,3 до 20000 | от 12,5 до 16000 |
| Диапазон измерений уровня звукового давления в режиме октавного анализа, дБ | от 24,4 до 140 | от 22,9 до 140 |
| Диапазон измерений уровня звукового давления в режиме третьоктавного анализа, дБ | от 20,5 до 140 | от 20,1 до 140 |
| Класс точности в режиме анализатора спектра по ГОСТ Р 8.714-2010 | 0 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 300x93x50 | |
| Масса (с аккумуляторной батареей), г, не более | 650 | |
| Электропитание | встроенная ионно-литиевая аккумуляторная батарея | |
| Рабочие условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность воздуха (при температуре 40 °С), %, не более | от - 10 до + 50 90 | |
наносится на заднюю панель корпуса прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приборов приведен в таблице 3.
Таблица 3
| Наименование | Количество, шт | |
| 2250/2270 | 2250-L | |
| Шумомер, анализатор спектра, виброметр | 1 | 1 |
| 1/2'' конденсаторный микрофон 4189 | 1 | - |
| 1/2'' конденсаторный микрофон 4950 | - | 1 |
| Микрофонный предусилитель ZC-0032 | 1 | 1 |
| Ветрозащитный экран UA-1650 | 1 | 1* |
| Сетевой источник питания (зарядное устройство) ZG-0426 | 1 | 1 |
| Аккумуляторная батарея QB-0061 | 1 | 1 |
| Акселерометр 4397 | 1* | - |
| Акселерометр 4533-B/4533-B-001/4533-B-002 | 1* | - |
| Акселерометр 4534-B/4534-B-001/4534-B-001 | 1* | - |
| Акселерометр 8341 | 1* | - |
| Акселерометр 8344 | 1* | - |
| Интерфейсный кабель АО-1476 USB 1 | 1 | 1 |
| Интерфейсный кабель AO-1494 USB | 1 | 1 |
| 2250/2270 | 2250-L | |
| Компакт-диск с ПО | 1 | 1 |
| Руководство по эксплуатации | 1 | 1 |
| Паспорт | 1 | 1 |
| Примечания * - поставляется опционально по заказу; 1 - для подключения оборудования версии с 1 по 3; 2 - для подключения оборудования версии 4 | ||
осуществляется по ГОСТ 8.635-2013 «Шумомеры. Часть 3. Методика поверки», ГОСТ 8.553-88 «Фильтры электронные октавные и третьоктавные. Методика поверки», ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10);
- калибратор акустический 4231 (рег. № 15388-96);
- станция для калибровки преобразователей вибрации 9155 (рег. № 45699-10);
- виброустановка калибровочная 4294 (рег. № 59704-15).
Шумомеры 2250, 2250-L, 2270. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к шумомерам, анализаторам спектра, виброметрам 2250, 2250-L, 2270
ГОСТ 17187-2010 Шумомеры. Часть 1. Технические требования
ГОСТ 17168-82 Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний
ГОСТ 8.038-94 ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц
ГОСТ Р 8.714-2010 (МЭК 61260:1995) ГСИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний
ГОСТ ИСО 8041-2006 Воздействие вибрации на человека. Средства измерений Техническая документация фирмы-изготовителя.
