| Номер в госреестре | 65101-16 |
| Наименование СИ | Машины испытательные универсальные |
| Обозначение типа СИ | AT, CT |
| Изготовитель | "The Testometric Company Ltd.", Великобритания |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные АТ, СТ (далее - машины) предназначены для измерений силы сжатия или растяжения при проведении механических испытаний образцов.
Принцип действия заключается в преобразовании тензорезисторным датчиком силы, воздействующей на образец, в электрический сигнал, изменяющийся пропорционально этой силе. Электрический сигнал передаётся в контроллер для преобразования, обработки. Далее информация с контроллера поступает в компьютер. Результаты измерений в единицах силы отображаются на дисплее компьютера.
Конструктивно машина состоит из нагружающего устройства, контроллера и компьютера.
Нагружающее устройство состоит из нагрузочной рамы, тензорезисторного датчика, подвижной траверсы, набора дополнительных приспособлений для закрепления образцов.
Контроллер предназначен для обработки и преобразования сигналов датчика.
Компьютер управляет всеми операциями. Компьютер может быть внешним (модель СТ) или встроенным в машину (модель АТ). Измеренные значения силы отображаются на дисплее компьютера.
Модификации машин отличаются пределами измерений, габаритными размерами и массой. Машины М100АТ(СТ), М250АТ(СТ), M350AT(CT), M500AT(CT) выпускаются в настольном варианте исполнения. Машины 25 АТ(СТ) ВОХС, 50 АТ(СТ) ВОХС, FS50AT(CT), FS100AT(CT), FS150AT(CT), FS200AT(CT), FS300AT(CT), FS500AT(CT), FS600At(ct), FS750AT(CT), FS1000AT(CT) выпускаются в напольном варианте исполнения.
У машины М100АТ(СТ), М250АТ(СТ), M350AT(CT), M500AT(CT), FS50AT(CT), FS100AT(CT), FS150AT(CT), FS200AT(CT), FS300AT(CT), FS500AT(CT), FS600AT(CT), FS750AT(CT), FS1000AT(CT) нагружающее устройство содержит один тензорезисторный датчик. У машин 25 АТ(СТ) ВОХС, 50 АТ(СТ) ВОХС нагружающее устройство содержит четыре тензорезисторных датчика.

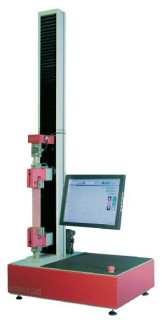

У машин М100АТ(СТ) и М250АТ(СТ) нагрузочная рама выполнена в виде одной колонны. У машин M350AT(CT), M500AT(CT) FS50AT(CT), FS100AT(CT), FS150AT(CT), FS200AT(CT), FS300AT(CT), FS500AT(CT) - в виде двух колон (Рисунок 1). У машин 25 АТ(СТ) ВОХС, 50 АТ(СТ) ВОХС и FS600AT(CT), FS750AT(CT), FS1000AT(CT) - в виде четырёх колонн.
У машин 25 АТ(СТ) ВОХС, 50 АТ(СТ) ВОХС между колонн установлены увеличенных размеров плиты для испытания крупногабаритных образцов .
Машины М100АТ(СТ), М250АТ(СТ), M350AT(CT), M500AT(CT), FS50AT(CT), FS100AT(CT), FS150AT(CT), FS200AT(CT), FS300AT(CT), FS500AT(CT), FS600At(ct), FS750AT(CT), FS1000AT(CT) по заказу потребителя могут поставляться с несколькими тен-зоризисторными датчиками с одной нагрузочной рамой. При этом эксплуатация (в т.ч. поверка) данных машин осуществляется поочередно с каждым тензорезисторным датчиком, как если бы это были несколько машин в отдельности.
В машинах используется автономное программное обеспечение.
Автономное программное обеспечение предназначено для установки на персональный компьютер под управлением операционной системы семейства Microsoft Windows.
В машинах устанавливается один из вариантов программного обеспечения «WinTest Analisys» или «WinTest Lite», отличающихся функциональными возможностями.
Автономное программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
| Идентификационные данные (признаки) | Значения | |
| Идентификационное наименование программного обеспечения | WinTest Analisys | WinTest Lite |
| Номер версии (идентификационный номер) программного обеспечения | Ver.4.5.1 | Ver. 4.5.2 LM |
| Цифровой идентификатор программного обеспечения | d9cded13b6781b42d6203ec 0475d9285d19f25a3 (sha1) | d95e66fdaae46b8c4e66658 639f314662b10f060 (sha1) |
| Примечания: Номер версии программного обеспечения должен быть не ниже номера, указанного в таблице 1. | ||
Идентификация программы: в основном окне программы необходимо нажать кнопку «i». На экране отобразиться номер версии программного обеспечения.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение характеристики в зависимости от модификации | ||||
| М100АТ, М100СТ | М250АТ, М250СТ | М350АТ, М350СТ | М500АТ, М500СТ | FS100АТ, FS100CT | |
| Наибольший предел измерений силы, Н | 500, 1000 | 500, 1000, 2500, 3000 | 500, 1000, 2500, 3000, 5000, 10000, 20000 | 500, 1000, 2500, 3000, 5000, 10000, 20000, 25000, 30000, 50000, 100000 | |
| Наименьший предел измерений силы, % от наибольшего предела измерений силы | 2,0 | ||||
| Пределы допускаемой относительной погрешности измерений силы, % | ± 0,5 | ||||
| Габаритные размеры (длина, ширина, высота), мм, не более | 415, 380, 1130 | 590, 450, 1475 | 590, 450, 1575 | 762, 505, 1585 | 900, 625, 2350 |
| Масса, кг, не более | 28 | 92 | 190 | 386 | 950 |
| Наименование характеристики | Значение характеристики в зависимости от модификации | |||
| М100АТ, М250АТ, М100СТ М250СТ | М350АТ, М350СТ | М500АТ, М500СТ | Б8100АТ, FS100CT | |
| Электрическое питание от однофазной сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 | |||
| Условия эксплуатации: - температура, °С - относительная влажность, % | от + 15 до + 35 от 45 до 80 | |||
| Потребляемая мощность, кВт, не более | 0,3 | 0,45 | 1,2 | 2,2 |
| Вероятность безотказной работы за 1000 ч | 0,8 | |||
Таблица 3 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение характеристики в зависимости от модш | жкации | |||
| FS150АТ, FS150CT | FS200АT, FS200CT | FS300АT, FS300CT | FS500АT, FS500CT | FS600АT, FS600CT | |
| Наибольший предел измерений силы, кН | 0,5; 1,0; 2,5; 3,0; 5,0; 10; 20; 25; 30; 50; 100;150 | 0,5; 1,0; 2,5; 3,0; 5,0; 10; 20; 25; 30; 50; 100; 150; 200 | 0,5; 1,0; 2,5; 3,0; 5,0; 10; 20; 25; 30; 50; 100; 150; 200; 300 | 0,5; 1,0; 2,5; 3,0; 5,0; 10; 20; 25; 30; 50; 100; 150; 200; 300; 500 | 0,5; 1,0; 2,5; 3,0; 5,0; 10; 20; 25; 30; 50; 100; 150; 200; 300; 500; 600 |
| Наименьший предел измерений силы, % от наибольшего предела измерений силы | 2,0 | ||||
| Пределы допускаемой относительной погрешности измерений силы, % | ± 0,5 | ||||
| Габаритные размеры (длина, ширина, высота), мм, не более | 900, 625, 2350 | 1100, 750, 2950 | 1100, 750, 2950 | 1100, 755, 3000 | 1200, 1500, 3000 |
| Масса, кг, не более | 985 | 1850 | 1850 | 2000 | 4000 |
| Электрическое питание от однофазной сети переменного тока: - напряжение, В - частота, Гц | от 350 до 400 от 49 до 51 | ||||
| Условия эксплуатации: - температура, °С - относительная влажность, % | от + 15 до + 35 от 45 до 80 | ||||
| Потребляемая мощность, кВт, не более | 2,2 | 4,5 | 4,5 | 4,5 | 4,5 |
| Вероятность безотказной работы за 1000 ч | 0,8 | ||||
Таблица 4 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение характеристики в зависимости от модификации | ||||||
| FS50AT, FS50CT | FS750AT, FS750CT | FS1000AT, FS1000CT | 25 AT ВОХС, 25 СТ ВОХС | 25 AT ВОХС, 25 СТ ВОХС | |||
| Наибольший предел измерений силы, кН | 0,5; 1,0; 2,5; 3,0; 5,0; 10; 20; 25; 30; 50 | 0,5; 1,0; 2,5; 3,0; 5,0; 10; 20; 25; 30; 50; 100; 150; 200; 300; 500; 750 | 0,5; 1,0; 2,5; 3,0; 5,0; 10; 20; 25; 30; 50; 100; 150; 200; 300; 500; 750; 1000 | 5,0; 10; 20; 25 | 5,0; 10; 20; 25; 30; 50 | ||
| Наименьший предел измерений силы, % от наибольшего предела измерений силы | 2,0 | ||||||
| Пределы допускаемой относительной погрешности измерений силы, % | ± 0,5 | ||||||
| Г абаритные размеры (длина, ширина, высота), мм, не более | 760, 625, 2200 | 1200, 1500, 3000 | 1200, 1500, 3000 | 1920, 1020, 2500 | 1920, 1520, 2500 | ||
| Масса, кг, не более | 750 | 6000 | 6000 | 750 | 820 | ||
| Электрическое питание от однофазной сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 | от 350 до 400 от 49 до 51 | от 187 до 242 от 49 до 51 | ||||
Для защиты конструкции машин от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, задняя защитная панель пломбируется.
| Наименование характеристики | Значение характеристики в зависимости от модификации | ||||
| FS50АT, FS50CT | FS750АT, FS750CT | FS1000АT, FS1000CT | 25 АТ ВОХС, 25 СТ ВОХС | 25 АТ ВОХС, 25 СТ ВОХС | |
| Условия эксплуатации: - температура, °С - относительная влажность, % | от + 15 до + 35 от 45 до 80 | ||||
| Потребляемая мощность, кВт, не более | 2,2 | 4,5 | 4,5 | 1,0 | 2,2 |
| Вероятность безотказной работы за 1000 ч | 0,8 | ||||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, закрепленную на правой боковой стенке основания машины, фотохимическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная | в зависимости от модификации | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Приспособление для установки гирь при поверке | - | 1 шт. |
| Методика поверки | МП 2301-286-2016 | 1 экз. |
осуществляется по методике МП 2301-286-2016 «Машины испытательные универсальные АТ, СТ. Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева»
04.05.2016 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014, пределы допускаемых значений доверительных границ относительной погрешности 5 = 0,12 %;
- гири 4-го разряда в соответствии с ГОСТ 8.021-2015.
Знак поверки наносится на заднюю защитную панель.
приведены в руководстве по эксплуатации «Машины испытательные универсальные АТ, СТ. Руководство по эксплуатации».
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений илы.
