| Номер в госреестре | 65106-16 |
| Наименование СИ | Комплекты мер для поверки установок координатно-измерительных |
| Обозначение типа СИ | Carl Zeiss |
| Изготовитель | "Carl Zeiss Optotechnik GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер для поверки установок координатно-измерительных Carl Zeiss предназначены для передачи единицы длины в области измерений геометрических параметров отклонений формы и взаимного расположения поверхностей.
Комплекты мер для поверки установок координатно-измерительных Carl Zeiss изготавливаются в 3 модификациях, отличающихся внешним видом и габаритными размерами: меры пространственные, меры сферические (рисунок 3), меры с шарообразными элементами. Меры выпускаются комплектом из трех мер или по отдельности.

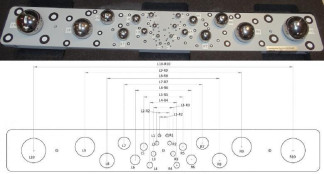

Пространственные меры представляют собой стальную или инваровую плиту с установленными на ней 20 стальными сферами с известными диаметрами и координатами центров сфер. Пары сфер промаркированы, например, L1 и R1 (L-левая, R-правая). Для каждого измерительного объема установок координатно-измерительных предназначена своя пара сфер. Принцип действия пространственной меры основан на измерении диаметров, расстояний между центрами сфер и последующего определения отклонений от номинальных значений.
Меры сферические представляют собой стальную сферу, которая крепятся на стержень из углепластика или металла. Принцип действия сферической меры основан на измерении диаметра сферы и последующего определения отклонения от номинального значения.
Меры с шарообразными элементами представляют собой металлическую или углепластиковую штангу с конусными отверстиями и шарообразными элементами на концах. Принцип действия мер основан на измерении межцентровых расстояний между шарообразными элементами и конусными отверстиями и последующего определения отклонений от их номинальных значений.
Метрологические и технические характеристики мер пространственных представлены в таблицах 1 и 2; метрологические и технические характеристики мер сферических представлены в таблице 3; метрологические и технические характеристики мер с шарообразными элементами представлены в таблице 4
Таблица 1 - Метрологические характеристики мер пространственных
| Наименование и обозначение параметра | Диа метры сфер, Описание | Расстояния между центрами сфер, мм | Пределы допускаемой абсолютной погрешности измерений диаметров сфер, мкм | Пределы допускаемой абсолютной погрешности измерений расстояний между центрами сфер, мкм |
| Диаметр сферы L1, R1 | 6±0,1 | - | ±1,2 | - |
| Диаметр сферы L2, R2 | 8±0,1 | - | ||
| Диаметр сферы L3, R3 | 10±0,1 | - | ||
| Диаметр сферы L4, R4 | 12±0,1 | - | ||
| Диаметр сферы L5, R5 | 15±0,1 | - | ||
| Диаметр сферы L6, R6 | 20±0,1 | - | ||
| Диаметр сферы L7, R7 | 25±0,1 | - | ||
| Диаметр сферы L8, R8 | 30±0,1 | - | ||
| Диаметр сферы L9, R9 | 40±0,1 | - | ||
| Диаметр сферы L10, R10 | 50±0,1 | - | ||
| Расстояние между центрами сфер L1 и R1 | - | 16±1 | - | ±1,2 |
| Расстояние между центрами сфер L2 и R2 | - | 26±1 | ||
| Расстояние между центрами сфер L3 и R3 | - | 40±1 | ||
| Расстояние между центрами сфер L4и R4 | - | 55±1 | ||
| Расстояние между центрами сфер L5 и R5 | - | 80±1 | ||
| Расстояние между центрами сфер L6 и R6 | - | 115±1 | ||
| Расстояние между центрами сфер L7 и R7 | - | 160±1 | ||
| Расстояние между центрами сфер L8 и R8 | - | 230±1 | - | ±3,5 |
| Расстояние между центрами сфер L9 и R9 | - | 320±1 | ||
| Расстояние между центрами сфер L10 и R10 | - | 530±1 |
Таблица 2
| Допускаемое отклонение от круглости сфер, мкм | 4 |
| Масса, кг, не более | 7,9 |
| Г абаритные размеры, мм | |
| -длина | 640 |
| -ширина | 85 |
| -высота | 54 |
| Нормальная область значений температур, °С | от +18 до +22 |
| Относительная влажность воздуха, %, не более | от 40 до 60 без конденсата |
Таблица 3 - Метрологические и технические характеристики мер сферических
| Диаметр сфер, мм | 50±0,1 |
| Пределы допускаемой абсолютной погрешности измерений диаметра, мкм | ±6 |
| Допускаемое отклонение от круглости, мкм | 6 |
| Масса, кг, не более | 1,6 |
| Г абаритные размеры, мм -длина -ширина -высота | 78 50 192 |
| Нормальная область значений температур, °С | от +18 до +22 |
| Относительная влажность воздуха, %, не более | от 40 до 60 без конденсата |
| Таблица 4 - Метрологические и технические характеристики мер ментами | с шарообразными эле- |
| Расстояние между центрами сфер, L, мм | 1000±1 |
| Пределы допускаемой абсолютной погрешности измерений расстояний между центрами сфер, мкм | ±14 |
| Расстояние между отверстиями, L1, мм | 930±1 |
| Пределы допускаемой абсолютной погрешности измерений расстояний между отверстиями, мкм | ±14 |
| Масса, кг, не более | 1,4 |
| Г абаритные размеры, мм -длина -ширина -высота | 1050 50 50 |
| Нормальная область значений температур, °С | от +18 до +22 |
| Относительная влажность воздуха, %, не более | от 40 до 60 без конденсата |
наносится на паспорта мер для поверки установок координатно-измерительных Carl Zeiss типографским способом, а также на меры методом наклейки.
| Наименование | Кол-во | Примечание |
| Мера для поверки установок координатноизмерительных Carl Zeiss | 1 шт. | Модель в соответствии с заказом |
| Футляр для хранения мер | 1 шт. | Модель в соответствии с заказом |
| Паспорт | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 65106-16 «Комплекты мер для поверки установок координатно-измерительных Carl Zeiss. Методика поверки», утвержденным ФГУП «ВНИИМС» в июне 2016 г.
Основные средства поверки: шординатно-измерительная машина UPMC Carat 850 с пределами допускаемой погрешности пространственных измерений ±(1,2+L/400) мкм, где L- измеряемый размер в мм (рег.№ 16579-02),
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе на меры для поверки установок координатноизмерительных Carl Zeiss
Техническая документация фирмы изготовителя.
