| Номер в госреестре | 65112-16 |
| Наименование СИ | Влагомеры микроволновые поточные |
| Обозначение типа СИ | МПВ700 |
| Изготовитель | ООО "НИЦ многоуровневых измерений", г.Уфа |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2026 |
| МПИ (интервал между поверками) | 2,5 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Влагомеры микроволновые поточные МПВ700 (далее - влагомеры МПВ700) предназначены для измерений объемного влагосодержания нефти и нефтепродуктов, движущихся в потоке по трубопроводам добывающих скважин, внутренней и внешней систем перекачки нефти и нефтепродуктов на различных технологических установках.
Принцип действия влагомеров МПВ700 основан на измерении скорости распространения электромагнитного сигнала в средах с различной диэлектрической проницаемостью.

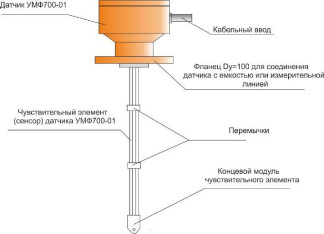

Конструктивно влагомеры МПВ700 состоят из первичного измерительного преобразователя - взрывозащищенного алюминиевого датчика УМФ 700-01 в корпуснофланцевом исполнении, с чувствительным элементом в виде двухпроводного сенсора-волновода длиной 750 мм. Внутри корпуса датчика размещается электронный модуль УМФ700.20. Внешний вид влагомеров МПВ700 показан на рисунке 1.
Влагомеры МПВ700 соответствуют требованиями ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «О электромагнитной совместимости технических средств». Сертификат соответствия датчика номер ТС RU С-Яи.ГБ04.В.00460 от 20.07.2015 г., маркировка взрывозащиты 1ExdiaIIBT6.
Измерительная информация от влагомеров МПВ700 передается по интерфейсу связи RS485 на внешний контроллер (например, типа УМФ700.26 и т. д.), либо на ПК с установленным соответствующим ПО, обеспечивающим функционирование влагомеров МПВ700 и вывод графической и текстовой информации.
Волновое сопротивление сенсора датчика зависит от диэлектрической проницаемости сред, находящихся в трубопроводной линии. Дискретная последовательность высокочастотных синусоидальных сигналов, распространяясь по сенсору, отражается от всех границ раздела пропорционально изменению диэлектрической проницаемости, а также замедляет или увеличивает скорость распространения в зависимости от значения диэлектрической проницаемости данной среды. Для этой цели электронный модуль УМФ700.20 влагомеров МПВ700 формирует гармонический сигнал с частотой от 10 до 600 МГц с шагом перестройки 1 МГц устройством измерения уровня суммарного излученного/отраженного сигналов и осуществляет передачу измеренных значений на вычислительный комплекс для обработки.
Характеристика скорости распространения электромагнитного сигнала от содержания воды в диапазоне измерения от 0 до 100% представляет собой плоскую монотонную функцию без разрывов и ограничений типа переходов «нефть в воде» или «вода в нефти», что является существенным для влагомеров, реализованных на других принципах. В связи с этим влагомеры МПВ700 могут быть применены в различных типах технологических установок с широким спектром условий работы. Влагомеры МПВ700 устойчивы к наличию выделившегося газа, присутствующего в потоке жидкости.
Программное обеспечение влагомеров МПВ700 является встроенным. Функции программного обеспечения: управление измерительными каналами, вычисление значения влагосодержания, формирование цифрового сигнала по интерфейсу RS485, диагностика прибора. При включении питания влагомеров МПВ700 производится ряд самодиагностических проверок, в ходе работы осуществляется циклическая проверка целостности конфигурационных данных и диагностика оборудования в процессе функционирования с выдачей сообщений об ошибках системы.
Программное обеспечение влагомеров МПВ700 содержит в себе калибровочный файл с данными заводской калибровки. Этот калибровочный файл не может быть модифицирован или загружен для чтения и редактирования через какой-либо интерфейс на уровне пользователя.
Программное обеспечение влагомеров МПВ700 позволяет в графическом виде выдавать результаты измерений: процентное содержание воды в жидкости, идентификацию среды по критериям «нефть, эмульсия, вода с высоким содержанием нефти и чистая вода». Также дополнительно идентифицируется наличие газовой среды в емкости или трубопроводе. Обеспечивается выдача трендов изменения содержания воды в заданном интервале времени.
Программное обеспечение не влияет на метрологические характеристики влагомеров МПВ700.
Идентификационные данные программного обеспечения влагомеров МПВ700 указаны в таблице 1.
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование ПО | «MPV»Version 1.0 |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077 - 2014.
Встроенное программное обеспечение защищено от несанкционированного изменения настроечных данных отсутствием в протоколе обмена соответствующих команд.
Встроенное программное обеспечение защищено от несанкционированного изменения пломбировкой крышки корпуса датчика, не позволяющей без нарушения ее целостности осуществлять доступ к электронному модулю УМФ 700.20.
Способ нанесения пломб (клейм) указан в руководстве по эксплуатации на влагомеры МПВ700.
Основные метрологические и технические характеристики приведены в таблице 2.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений объемной доли воды, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерения объемной доли воды в зависимости от влагосодержания, % - при объемной доле воды в диапазоне от 0 до 50 % объемной доли воды включительно - при объемной доле воды в диапазоне свыше 50 до 100 % объемной доли воды | ±0,4 ±1,5 |
| Содержание свободного газа в общем объеме жидкости не более, % | 10 |
| Диапазон температур рабочей среды, °С | от 0 до + 90 |
| Максимальное рабочее давление, МПа | 4 |
| Вид присоединения к технологическому процессу | фланцевый |
| Потребляемая мощность, Вт, не более | 5,0 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 12 до 48 |
| Условия эксплуатации: Диапазон температуры окружающей среды, °С Относительная влажность воздуха при температуре + 35 °С, % Диапазон атмосферного давления, кПа | от - 50 до + 55 от 0 до 98 от 60 до 106,7 |
| Назначенный срок службы, лет | 10 |
| Г абаритные размеры, мм | 955х310х240 |
наносится на металлический шильдик, закрепленный на боковой поверхности корпуса влагомеров МПВ700, и на титульный лист руководства по эксплуатации типографским способом.
- Первичный измерительный преобразователь (комплект датчика влагомера микроволнового поточного МПВ700) - 1 шт.
- Руководство по эксплуатации - 1 экз.
- Паспорт - 1 экз.
- Методика поверки - 1 экз.
осуществляется по документу МП 0413-6-2016 «Инструкция. ГСИ. Влагомеры микроволновые поточные МПВ700. Методика поверки», утвержденному ФГУП «ВНИИР»
02 марта 2016 г.
Перечень основных средств поверки:
- рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1 или 2 разряда в соответствии с ГОСТ 8.614-2013.
Знак поверки (оттиск и/или наклейка) наносится на свидетельство о поверке и в паспорт влагомера МПВ700.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на влагомеры МПВ700.
ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов;
МПВ 700.00.00.000. ТУ-01. Влагомеры микроволновые поточные МПВ700. Технические условия.
