| Номер в госреестре | 65115-16 |
| Наименование СИ | Приборы для двухпрофильного контроля зубчатых колес |
| Обозначение типа СИ | 3100, 3101, 3102, 3103 |
| Изготовитель | "Harbin Measuring & Cutting Tool Group Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для двухпрофильного контроля зубчатых колес серий 3100, 3101,
3102, 3103 (далее - приборы) предназначены для измерения колебания межосевого расстояния за один оборот и колебания межосевого расстояния на одном зубе зубчатых колес и червячных пар путем обката в плотном двухпрофильном зацеплении.
Приборы изготавливаются следующих серий:

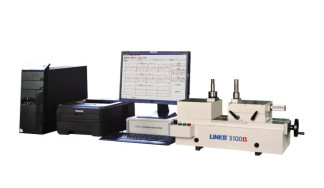

- 3100: имеет отсчетное устройство в виде промышленного компьютера с программным обеспечением. Данная серия имеет следующие модификации 3100B, 3100C, 3100L, 3100W, 3100Z, которые отличаются между собой базовой комплектацией прибора и диапазоном межосевых расстояний;
- 3101: имеет отсчетное устройство в виде индикатора часового типа серии 803 (регистрационный номер в Федеральном информационном фонде 52415-13) и отличный от других серий диапазон межосевых расстояний. Данная серия имеет следующие модификации 3101, 3101A, 3101B, 3101E, 3101L, которые отличаются между собой базовой комплектацией прибора (модификация 3101 включает в себя кронштейн для установки червячных и конических зубчатых колес, кронштейн для установки вал-шестерни, модификация 3101А включает в себя кронштейн для установки вал-шестерни, модификация 3101B комплектуется без кронштейнов - оправки с шестерней устанавливаются в посадочные места для оправок, модификация 3101E включает в себя кронштейн для установки червячных колес, кронштейн для установки вал-шестерн, модификация 3101L включает в себя кронштейн для установки вал-шестерни;
- 3102: имеет отсчетное устройство в виде индикатора часового типа серии 803 (регистрационный номер в Федеральном информационном фонде 52415-13) в модификации 3102 и отсчетное устройство в виде электронного блока в модификации 3102 А;
- 3103: имеет отсчетное устройство в виде промышленного компьютера с программным обеспечением. Приборы предназначены для контроля зубчатых колес с малым модулем. Данная серия имеет следующую модификацию 3103A;
Принцип действия прибора заключается в том, что два зубчатых колеса (одно из которых является эталонным) устанавливаются под постоянной нагрузкой, которая обеспечивает плотное зацепление колес. При вращении пары зубчатых колес возникают колебания межосевого расстояния, которые регистрируются прибором.
Основной блок состоит из основания, по направляющим которого перемещаются измерительный и подвижный суппорта, на которые в свою очередь устанавливаются оправки для эталонной и контролируемой шестерен. Подвижный суппорт перемещается по направляющим при помощи маховика; измерительный -рукояткой отвода. Подвижный суппорт снабжен стопорной рукояткой.
На приборе измеряются следующие погрешности зубчатых колес:
- колебание измерительного межосевого расстояния за оборот зубчатого
колеса;
Приборы для двухпрофильного контроля зубчатых колес серий 3100 и 3103 оснащены программным обеспечением 3100ВС.
Вычислительные алгоритмы 3100ВС расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. 3100ВС блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Программное обеспечение
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентиф икатор ПО | Другие идентиф икационны е данные (если имеются) |
| 3100BC | не ниже 1.Х | - | нет |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
| 3100 | 3101 | 3102 | 3103 | ||||||||||
| Модификации | 3100B | 3100C | 3100L | 3100W | 3100Z | 3101 | 3101A | 3101B | 3101E | 3101L | 3102 | 3102A | 3103A |
| Наибольший диаметр измеряемого колеса при установке в отверстие, мм | 150 | 150 | 125 | - | 150 | 200 | 200 | 200 | - | - | - | - | 80 |
| Наибольший диаметр измеряемого колеса при зажиме в центрах, мм | 150 | 150 | 125 | 100 | - | 200 | 200 | - | 200 | 200 | 150 | 150 | 55 |
| Диапазон межосевых расстояний, мм | от 40 до 175 | от 40 до 150 | от 10 до 120 | от 40 до 175 | от 50 до 320 | от 20 до 160 | от 5 до 100 | ||||||
| Диапазон модулей зубчатых колес, мм | от 1 до 6 | от 1 до 10 | от 1 до 6 | от 0,15 до 2 | |||||||||
| Диапазон измерений колебаний межосевого расстояния, мм | от 0 до 0,2 | ||||||||||||
| Пределы допускаемой абсолютной погрешности, мм | ±0,005 | ±0,005 | ±0,010 | ±0,005 | |||||||||
| Г абаритные размеры, мм: длина ширина высота | 500 200 308 | 500 200 570 | 500 200 570 | 500 200 680 | 500 200 620 | 800 250 850 | 800 250 850 | 800 250 850 | 800 250 850 | 800 250 1200 | 610 200 550 | 550 230 570 | 524 210 428 |
| Масса, кг | 35 | 40 | 50 | 40 | 40 | 150 | 120 | 100 | 210 | 200 | 47 | 47 | 47 |
| Максимальный вес измеряемой детали, кг | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 10 | 10 | 2 |
| Серия | 3100 | 3101 | 3102 | 3103 |
| Модификация | 3100B 3100С 3100L 3100W 3100Z | 3101 3101A 3101B 3101E 3101L | 3102 3102A | 3103A |
| Нормальная область значений температуры, °С | от +15 до +25 | |||
| Относительная влажность воздуха, % | от 40 до 80 | |||
| Требования к электропитанию Напряжение, В Частота сети, Гц | Переменное 220±22 50/60 | - | Переменное 220±22 50/60 | |
Таблица 4 - Технические характеристики оправок к приборам
| Серия приборов | 3100 | 3101 | 3102 | 3103 | |||||||||
| Модификация приборов | 3100B | 3100C | 3100L | 3100W | 3100Z | 3101 | 3101A | 3101B | 3101E | 3101L | 3102 | 3102A | 3103A |
| Посадочный диаметр оправок для эталонного зубчатого колеса, мм | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 16 | 16 | 16 |
| Посадочный диаметр оправок для цилиндрического зубчатого колеса, мм | 20 | 20 | 20 | - | - | 20 | 20 | 20 | 20 | 20 | 16 | 16 | 16 |
| Посадочный диаметр оправок для конического зубчатого колеса, мм | - | - | - | - | 20 | 20 | - | - | 20 | - | - | - | - |
| Наружный диаметр установочных оправок для контроля червяков, мм | - | - | - | 20 | - | 20 | - | - | 20 | - | - | - | - |
| Радиальное биение оправок, мм | 0,002 | ||||||||||||
| Отклонение от параллельности цилиндрической поверхности оправок относительно оси, мм | 0,0015 (на длине 25 мм) | ||||||||||||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус прибора методом наклейки.
Комплектность
Таблица 5. Комплектность средства измерений
| Наименование изделия | Количество |
| Прибор для двухпрофильного контроля зубчатых колес серии 3100, 3101, 3102, 3103 с отсчетным устройством в соответствии с модификацией | 1 шт. |
| Оправки в соответствии с модификацией | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 65115-16 «Приборы для двухпрофильного контроля зубчатых колес серии 3100, 3101, 3102, 3103. Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2016 года.
Основные средства поверки: - концевые меры длины 2 класса ГОСТ 9038-90;
- прибор для измерений отклонений от круглости Talyrond 365, регистрационный номер в Федеральном информационном фонде 20905-06.
Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке. Знак поверки в виде голографической наклейки наносится на прибор в соответствии с рисунками 1-4 или на свидетельство о поверке.
приведены в эксплуатационных документах
Нормативные документы, устанавливающие требования к приборам для двухпрофильного контроля зубчатых колес серии 3100, 3101, 3102, 3103
Техническая документация фирмы - изготовителя.
