| Номер в госреестре | 65116-16 |
| Наименование СИ | Машины измерительные |
| Обозначение типа СИ | FlatScope TO, FlatScope WZ, FlatScope FQ |
| Изготовитель | "Werth Messtechnik GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины измерительные моделей FlatScope TO, FlatScope WZ, FlatScope FQ (далее «машины») предназначены для автоматизированных двухмерных измерений линейных размеров.
Принцип действия машин основан на считывании с измерительных шкал при помощи дифракционных оптических энкодеров значений измеряемой длины, соответствующей интервалу перемещений оптического щупа по осям X, Y, а также на цифровой обработке изображения измеряемого объекта, полученного с помощью оптического щупа.
Конструктивно машины состоят из алюминиевого основания со стеклянным предметным столом с кожухом и оптическим щупом, персонального компьютера. Управление перемещением по осям осуществляется при помощи электронного пульта для ручного управления.
Машины могут работать в режиме отраженного и проходящего света. Осветитель для работы в режиме проходящего света расположен на внутренней поверхности кожуха. Осветитель для работы в режиме отраженного света совмещен с оптическим щупом. Основание машин имеет регулируемые опоры для установки по уровню.
Модели машин отличаются пределами допускаемой абсолютной погрешности измерений линейных размеров.
Исполнения машин отличаются диапазоном измерений.
Машины работают с автономным программным обеспечением WinWerth (ПО), входящим в комплект поставки. ПО обеспечивает сбор, запись, обработку и отображение результатов измерений.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WinWerth |
| Номер версии (идентификационный номер) ПО | 8.XX |
| Цифровой идентификатор ПО | 1fb937c5c98b59c57d7f657ec4076d9c (MD5), файл «winwerth.exe» |
| Другие идентификационные данные (если имеются) | - |
При нормировании метрологических характеристик учтено влияние ПО.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Основные метрологические и технические характеристики машин представлены в таблице 2.
Таблица 2
| Наименование параметра и единицы измерении | Значение параметра | |||||||||
| FlatScope TO 0,2 | FlatScope TO 0,4 | FlatScope WZ | FlatScope FQ | |||||||
| Диапазон измерений линейных размеров, мм: - по оси X - по оси Y | 0-400 0-200 | 0-400 0-400 | 0-650 0-600 | 0-400 0-200 | 0-400 0-400 | 0-650 0-600 | 0-400 0-200 | 0-400 0-400 | 0-650 0-600 | 0-400 0-200 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм | ±(9+L*/100); с использованием щупа высокого разрешения: ±(4,9+L/100) | ±(4,9+L/100); с использованием щупа высокого разрешения: ±(2,5+L/100) | ±(2,5+L/120) | ±(9+L/100) | ||||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(9+L/75); с использованием щупа высокого разрешения: ±(5,5+L/75) | ±(4,9+L/75); с использованием щупа высокого разрешения: ±(2,9+L/75) | ±(2,9+L/100) | ±(9+L/75) | ||||||
| Дискретность отсчета, мкм | 0,1 | |||||||||
| Высота измеряемой детали, мм, не более | 100 | |||||||||
| Масса измеряемой детали, кг, не более | 20 | |||||||||
| Г абаритные размеры (длина, ширина, высота), мм, не более | 752х 567х 1162 | 752х 767х 1162 | 1407х 1184х 1284 | 752х 567х 1162 | 752х 767х 1162 | 1407х 1184х 1284 | 752х 567х 1162 | 752х 767х 1162 | 1312х 990х 1173 | 752х767х2050 |
| Масса, кг, не более | 192 | 200 | 810 | 192 | 200 | 810 | 192 | 200 | 810 | 350 |
| Параметры электропитания | напряжение (230+23) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 1 кВт | |||||||||
| Средний срок службы, лет | 10 | |||||||||
| Наработка на отказ, ч | 10000 | |||||||||
* L - измеряемая длина в мм.
- диапазон температуры окружающего воздуха, С
от 18 до 22; от 55 до 65; от 84,0 до 106,7.
- диапазон относительной влажности окружающего воздуха, %
- диапазон атмосферного давления, кПа
Знак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону корпуса машин в виде наклейки.
Комплектность машин представлена в таблице 3.
Таблица 3
| Наименование | Количество, шт. |
| 1. Машина | 1 |
| 2. Оптический щуп | 1 |
| 3. Электронный пульт управления | 1 |
| 4. Персональный компьютер | 1 |
| 5. Программное обеспечение WinWerth | 1 |
| 6. Руководство по эксплуатации | 1 |
| 7. Методика поверки МП 2512-0002-2016 | 1 |
осуществляется по документу МП 2512-0002-2016 «Машины измерительные моделей FlatScope TO, FlatScope WZ, FlatScope FQ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 4 марта 2016 г.
Эталоны, применяемые при поверке: эталонные плоскопараллельные концевые меры длины 3-го разряда по ГОСТ Р 8.763-2011.

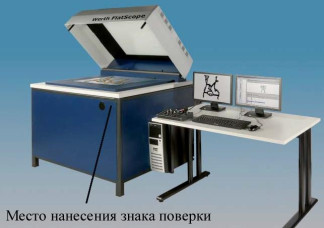

Знак поверки в виде наклейки наносится на наружную сторону лицевой панели алюминиевого основания машины.
Методика измерений приведена в документе «Машины моделей FlatScope TO, FlatScope WZ, FlatScope FQ. Руководство по эксплуатации», 2015 год.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1х10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
Техническая документация фирмы «Werth Messtechnik GmbH» (Германия).
