| Номер в госреестре | 65123-16 |
| Наименование СИ | Сканер лазерный |
| Обозначение типа СИ | Scanner3D-TI |
| Изготовитель | ЗАО "НПП Техноимпорт", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сканер лазерный Scanner3D-TI (далее - сканер) предназначен для измерений расстояний по полученному в процессе сканирования массиву точек окружающих объектов.
Сканер - прибор, принцип действия которого заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.

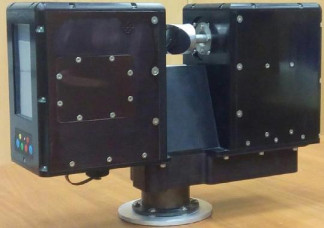

Конструктивно сканер представляет собой пластиковый корпус, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Сканер имеет встроенный компенсатор, который автоматически вносит поправки при отклонении от горизонта. На боковых панелях сканера расположен цветной сенсорный дисплей и кнопки управления, с помощью которых осуществляется включение / выключение сканера, а также его управление.
Для защиты от несанкционированного доступа к определённым частям с целью перенастройки производится пломбирование винтов на верхних и торцевых крышках сканера, а также на картере червячной передачи.
Сканер лазерный Scanner3D-TI имеет встроенное программное обеспечение (далее - ПО) «Scanner3D-TI», предназначенное для обеспечения взаимодействия узлов сканера, сохранения и экспорта измеренных величин, а также для обработки полученных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения_
| Идентификационное наименование ПО | Scanner3D-TI |
| Номер версии (идентификационный номер) ПО, не ниже | 2.4 |
| Цифровой идентификатор ПО | e9fe65e0b1cb5e0c9f448 b402bb05eb9 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений расстояний, м | от 0,6 до 25,0 |
| Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,99), мм | ±15 |
| Угловое поле сканирования, .. - в горизонтальной плоскости - в вертикальной плоскости | от 0 до 360 от - 160 до + 160 |
| Лазерное излучение: - мощность, мВт - длина волны, нм - класс по ГОСТ 31581-2012 | 100 950 1 |
| Время работы от аккумулятора, ч, не менее | 5 |
| Диапазон рабочих температур, °С | от + 5 до + 40 |
| Г абаритные размеры (Д х Ш х В), мм, не более | 400x400x200 |
| Масса, кг, не более | 15 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 20000 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканера.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество, ед. |
| Сканер лазерный Scanner3D-TI | 1 |
| Аккумуляторная батарея (внутренняя) | 1 |
| Зарядное устройство | 1 |
| Треггер | 1 |
| Штатив | 1 |
| Транспортировочный кейс | 1 |
| Методика поверки МП АПМ 72-15 | 1 |
| Руководство по эксплуатации ЕРКЦ.468469.900 РЭ | 1 |
осуществляется по документу МП АПМ 72-15 «Сканер лазерный Scanner3D-TI. Методика поверки», утвержденному ООО «Автопрогресс-М» «27» апреля 2016 года.
Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
ЕРКЦ.468469.900 ТУ Сканер лазерный Scanner3D-TI. Технические условия
