| Номер в госреестре | 65130-16 |
| Наименование СИ | Системы компьютерной радиографии |
| Обозначение типа СИ | CRxFlex |
| Изготовитель | «Baker Hughes Digital Solutions GmbH», Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы компьютерной радиографии CRxFlex (далее «системы») предназначены для двухмерных измерений линейных размеров изображений деталей и дефектов при неразрушающем контроле радиографическим методом.
Принцип действия систем основан на цифровой обработке изображения измеряемого объекта, полученного радиографическим методом на рентгенографической запоминающей пластине с чувствительным слоем.

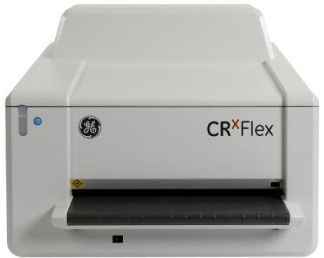

Конструктивно системы состоят из электронного блока со встроенными сканером изображения и механической системой подачи кассет с рентгенографической запоминающей пластиной, персонального компьютера.
Системы комплектуются кассетами для рентгенографических запоминающих пластин, выполненными в жестком корпусе, и запоминающими пластинами. Габаритные размеры кассет соответствуют габаритным размерам рентгенографических запоминающих пластин.
Системы могут комплектоваться калибровочными мерами, предназначенными для настройки параметров изображения, изготовленными из различных материалов, соответствующих материалу измеряемого объекта.
Подключение систем к персональному компьютеру осуществляется по протоколу Ethernet.
Системы имеют встроенное программное обеспечение (ПО), обеспечивающее сканирование и передачу изображения. Системы работают с автономным ПО Rhythm, входящим в комплект поставки. ПО Rhythm обеспечивает отображение измеряемого объекта, сбор, запись, обработку, отображение и хранение результатов измерений.
| Идентификационные данные (признаки) | Значение | |
| Автономное ПО | Встроенное ПО | |
| Идентификационное наименование ПО | Rhythm RT | - |
| Номер версии (идентификационный номер) ПО | 6.0.XX.X | 12 |
| Цифровой идентификатор ПО | 5a222eef060e715c3cdfb1b402f0fc33 (MD5), файл «rhythm.exe» | - |
При нормировании метрологических характеристик учтено влияние ПО.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Основные метрологические и технические характеристики систем представлены в таблице 2.
Таблица 2
| Наименование характеристики и единицы измерений | Значение характеристики |
| Диапазон измерений линейных размеров, мм: - по оси Х - по оси Y | от 0,05 до 350* от 0,05 до 430* |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм | ±(0,01+5 L/1000), где L - измеряемая длина в мм |
| Разрешение, мкм | 50, 100 |
| Дискретность отсчета, мм | 0,01 |
| Напряжение питания от сети переменного тока частотой (55±5) Гц, В | 220±10% |
| Потребляемая мощность, Вт, не более | 320 |
| Г абаритные размеры, мм, не более | 693*701x546 |
| Масса, кг, не более | 72 |
| Средний срок службы, лет | 5 |
| Наработка на отказ, ч | 10000 |
| * - Верхняя граница диапазона измерений определяется габаритными размерами рентгенографической запоминающей пластины. | |
Условия эксплуатации:
- диапазон температуры окружающего воздуха, оС от +15 до +25;
- относительной влажность окружающего воздуха, %, не более 90;
- диапазон атмосферного давления, кПа от 84,0 до 106,7.
Знак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону корпуса систем в виде наклейки.
Комплектность систем представлена в таблице 3.
Таблица 3
| Наименование | Количество, шт. |
| 1. Система | 1 |
| 2. Рентгенографическая запоминающая пластина * | 1 |
| 3. Кассета * | 1 |
| 4. Мера калибровочная для настройки контрастности изображения ** | 1 |
| 5. Мера калибровочная для настройки разрешения изображения ** | 1 |
| 6. Персональный компьютер | 1 |
| 7. Комплект соединительных кабелей | 1 |
| 8. Программное обеспечение Rhythm | 1 |
| 9. Руководство по эксплуатации | 1 |
| 10. Методика поверки МП 2512-0005-2016 | 1 |
| * - Количество и габаритные размеры рентгенографических запоминающих пластин и кассет определяются требованиями заказчика. ** - Количество и материалы мер калибровочных определяются требованиями заказчика. |
осуществляется по документу МП 2512-0005-2016 «Системы компьютерной радиографии CRxFlex. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 марта 2016 г.
Основные средства поверки: меры длины концевые плоскопараллельные эталонные
3-го разряда по ГОСТ Р 8.763-2011.
Знак поверки в виде наклейки наносится на наружную сторону электронного блока системы.
Методика измерений приведена в документе «Системы компьютерной радиографии CRxFlex. Руководство по эксплуатации», 2016 год.
Техническая документация фирмы «GE Sensing & Inspection Technologies GmbH» (Германия).
| Зарегистрировано поверок | 13 |
| Поверителей | 5 |
| Актуальность данных | 22.11.2024 |
