| Номер в госреестре | 65131-16 |
| Наименование СИ | Нутромеры индикаторные с ценой деления 0,01 мм |
| Изготовитель | АО Кировский завод "Красный инструментальщик" (Крин), г.Киров |
| Год регистрации | 2016 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры индикаторные с ценой деления 0,01 мм (далее по тексту -нутромеры), предназначены для измерений внутренних диаметров отверстий от 6 до 1000 мм относительным методом.
Принцип действия нутромеров основан на считывании по шкале индикатора значения измеряемой величины, соответствующей взаимному перемещению измерительных поверхностей измерительной головки нутромера.

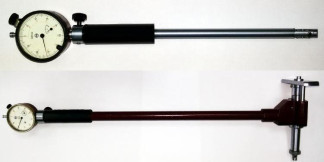

Нутромеры состоят из ручки-держателя, индикатора и измерительной головки. В состав измерительной головки входят: центрирующий мостик, подвижный и неподвижный измерительные стержни, а также удлиняющие шайбы. При этом неподвижные измерительные стержни и удлиняющие шайбы являются сменными.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры с диапазонами измерений от 6 до 10, от 10 до 18, от 18 до 50, от 18 до 50, от 50 до 100, от 100 до 160 и от 160 до 250 мм изготавливаются двух классов точности: 1 и 2.
Нутромеры с диапазонами измерений от 250 до 450, от 450 до 700 и от 700 до 1000 мм изготавливаются 2 класса точности.
В качестве отсчетного устройства нутромеры комплектуются индикатором часового типа 0 или 1-го класса точности по ГОСТ 577-68.
Товарный знак «АО КЗ «Красный инструментальщик» наносится на паспорт нутромеров типографским методом, на индикатор и на крышку футляра краской или методом лазерной маркировки.
Таблица 1. Диапазон измерений, наибольшая глубина измерений, наименьшее перемещение измерительного стержня, измерительное усилие нутромеров и усилие центрирующего мостика нутромеров
| Диапазон измерений, мм | От 6 до 10 | От 10 до 18 | От 18 до 50 | От 50 до 100 | От 100 до 160 | От 160 до 250 | От 250 до 450 | От 450 до 700 и от 700 до 1000 |
| Наибольшая глубина измерений, мм, не более | 60; 100 | 130 | 150 | 200 | 300 | 400 | 500 | - |
| Наименьшее перемещение измерительного стержня, мм | 0,6 | 0,8 | 1,5 | 4 | 6 | 8 | ||
| Измерительное усилие нутромера, Н | От 2,5 до 4,5 | От 4 до 7 | От 5 до 9 | |||||
| Усилие центрирующего мостика, Н | От 5,0 до 8,5 | От 7,5 до 12 | От 9,5 до 16 | |||||
Таблица 2. Предел допускаемой абсолютной погрешности измерений нутромеров, включая погрешность индикатора, при температуре (20±5)°С и относительной влажности до 80 % при температуре 25°С_
| Диапазон измерений, мм | Предел допускаемой абсолютной погрешности, мм | |||||
| На любом участке диапазона измерений, мм | В пределах всего перемещения измерительного стержня | |||||
| 0,1 | 1 | 1-й кл | 2-й кл. | |||
| 1-й кл. | 2-й кл. | 1-й кл. | 2-й кл. | |||
| От 6 до 10 От 10 до 18 | 0,005 | 0,008 | - | - | 0,008 | 0,012 |
| От 18 до 50 | 0,010 | 0,012 | 0,012 | 0,015 | ||
| От 50 до 100 От 100 до 160 От 160 до 250 | - | - | 0,015 | 0,018 | ||
| От 250 до 450 От 450 до 700 От 700 до 1000 | - | - | - | 0,014 | - | 0,022 |
Примечание: За абсолютную погрешность принимают сумму наибольших абсолютных значений положительных и отрицательных показаний в любых отметках поверяемого участка шкалы.
| Таблица 3. | Радиусы сферы измерительных поверхностей стержней | ||||
| Диапазон измерений, мм | От 6 до 10 | От 10 до 18 | От 18 до 50 | От 50 до 100 | От 100 до 160 От 160 до 250 От 250 до 450 От 450 до 700 От 700 до 1000 |
| Радиус сферы, мм | От 1,8 до 2,8 | От 2,5 до 4,5 | От 5 до 8 | От 18 до 22 | От 30 до 40 |
Таблица 4. Габаритные размеры и масса нутромеров
| Диапазон измерений, мм | Г абаритные размеры (ДхШхВ), мм, не более | Масса, кг, не более |
| От 6 до 10 | 25х42х236 | 0,2 |
| От 10 до 18 | 25х42х262 | 0,3 |
| От 18 до 50 | 25х60х315 | 0,4 |
| От 50 до 100 | 50х60х365 | 0,6 |
| От 100 до 160 | 60х100х488 | 1,2 |
| От 160 до 250 | 100х160х588 | 1,5 |
| От 250 до 450 | 130х250х688 | 1,8 |
| От 450 до 700 | 200х460х50 | 3,0 |
| От 700 до 1000 | 300х700х50 | 3,0 |
Цена деления отсчетного устройства 0,01 мм.
Размах показаний нутромеров не превышает 1/3 цены деления шкалы индикатора. Примечание: Под размахом показаний понимают наибольшую разность между отдельными повторными показаниями нутромера, соответствующими одному и тому же действительному значению измеряемой величины (из 10 измерений) при неизменных внешних условиях.
Абсолютная погрешность, вносимая неточным расположением центрирующего мостика, не превышает 1/3 цены деления шкалы индикатора при вертикальном расположении нутромера.
Параметр шероховатости измерительных поверхностей стержней Ra<0,16 мкм, а опорных поверхностей центрирующих мостиков Ra<0,63 мкм по ГОСТ 2789-73.
Средний срок службы не менее 5 лет.
Диапазон рабочих температур, °С от + 15 до + 25.
Относительная влажность воздуха не более 80 %.
наносится на наружную поверхность футляра нутромера методом наклейки и в правом верхнем углу паспорта типографским методом.
Таблица 5. Комплектность средств измерений_
| Наименование | Количество |
| Нутромер | 1 шт. |
| Индикатор часового типа по ГОСТ 577-68 | 1 шт. |
| Сменные измерительные стержни, шайбы, удлинитель | В соответствии с таблицей 6 |
| Ключ | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
Таблица 6.
| Диапазон | Сменные измерительные | Шайбы | Удлинитель, | ||
| измерений, мм | стержни | шт. | |||
| Количество | Количество | Количество | Количество | ||
| штук в | комплектов | штук в | комплектов | ||
| комплекте | комплекте | ||||
| От 6 до 10 | 9 | 2 | - | - | - |
| От 10 до 18 | 9 | 2 | 1 | 2 | - |
| От 18 до 50 | 6 | 2 | 3 | 2 | 1 |
| От 50 до 100 | 5 | 1 | - | - | - |
| От 100 до 160 | 3 | 1 | - | - | - |
| От 160 до 250 | 3 | 1 | - | - | - |
| От 250 до 450 | 4 | 1 | - | - | - |
| От 450 до 700 | 4 | 1 | - | - | - |
| От 700 до 1000 | 3 | 1 | - | - | - |
осуществляется по МИ 2194-92 «ГСИ. Нутромеры индикаторные с ценой деления 0,01 мм. Методика поверки».
Основные средства поверки:
- меры длины концевые плоскопараллельные 2-го класса точности по ГОСТ 9038-90;
- принадлежности к мерам длины концевым плоскопараллельным по ГОСТ 4119-76;
- кольца измерительные 4-го разряда по ГОСТ Р 8.763-2011;
- приспособление с микрометрической головкой типа МГ 1 класса точности по ГОСТ 6507-90.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.
приведены в разделе «Порядок работы» паспорта нутромеров индикаторных с ценой деления 0,01 мм.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм ГОСТ 868-82 Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия
| Зарегистрировано поверок | 3552 |
| Поверителей | 130 |
| Актуальность данных | 16.11.2024 |
