| Номер в госреестре | 65140-16 |
| Наименование СИ | Глубиномеры индикаторные |
| Обозначение типа СИ | 819 |
| Изготовитель | "Harbin Measuring & Cutting Tool Group Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Глубиномеры индикаторные серии 819 (далее по тексту - глубиномеры) предназначены для измерений глубин, а также высоты уступов.
Принцип действия глубиномера основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием, настроенного по концевым мерам длины, и показанием отсчетного устройства при установке измерительного стержня на измеряемую поверхность.

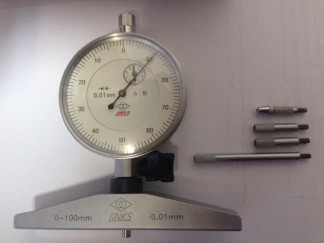

Глубиномер состоит из основания с опорной измерительной поверхностью, в которое устанавливается отсчетное устройство и фиксируется стопорным винтом. В измерительный стержень индикатора ввернута резьбовая шпилька в которую ввинчиваются измерительные стержни.
В качестве отсчетного устройства глубиномеров используется индикатор часового типа серии 801 с диапазоном измерений от 0 до 10 мм (регистрационный номер в Федеральном информационном фонде 52415-13).
Опломбирование корпуса глубиномеров индикаторных от несанкционированного доступа не предусмотрено.
Товарный знак /mxs или , или f/NKS наносится на паспорт глубиномеров типографским методом, на основание и на футляр глубиномеров краской или методом лазерной маркировки.
| Наименование параметра | Значение параметра |
| Диапазон измерений, мм | От 0 до 100 |
| Цена деления отсчетного устройства, мм | 0,01 |
| Измерительное усилие, Н, не более | 2 |
| Колебание измерительного усилия, Н, не более | 0,8 |
| Размеры измерительной поверхности основания (ДхШ), мм, не более | 100х18 |
| Допуск плоскостности измерительной поверхности основания, мкм, не более | 2,5 |
| Допускаемое отклонение длины измерительных стержней от номинальной, мм, не более | ±0,05 |
| Пределы допускаемой абсолютной погрешности*, мкм | ±20 |
| Шероховатость Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более: - основания - измерительных стержней | 0,1 0,1 |
| Г абаритные размеры (ДхШхВ), мм, не более | 100х35х220 |
| Масса, кг, не более | 0,40 |
| Средний срок службы глубиномера, лет, не менее | 5 |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха, %, не более | 20±5 80 |
Примечание:
*- абсолютная погрешность нормируется в пределах перемещения измерительного стержня при температуре окружающей среды (20±5) °С и нормируемом измерительном усилии.
наносят на футляр глубиномеров индикаторных методом наклейки и на титульный лист паспорта типографским методом.
Таблица 2. Комплектность средств измерений
| Наименование | Количество |
| Основание глубиномера | 1 шт. |
| Индикатор часового типа серии 801 с диапазоном измерений от 0 до 10 мм (регистрационный номер в Федеральном информационном фонде 52415-13) | 1 шт. |
| Комплект сменных измерительных стержней | 1 компл. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 65140-16 «Глубиномеры индикаторные серии 819. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 июня 2016 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 1 и 2 классов точности по ГОСТ 9038-90;
- плита поверочная гранитная 0 класса точности по ГОСТ 10905-86;
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносятся на свидетельство о поверке.
приведены в паспорте на глубиномеры индикаторные серии 819.
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм». Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 265 |
| Поверителей | 43 |
| Актуальность данных | 06.12.2024 |
