Каналы измерительные объемного расхода и объема систем погружной телеметрии Электон-ТМСР, 65141-16

Назначение

Каналы измерительные объемного расхода и объема (далее - ИК) систем погружной телеметрии «Электон-ТМСР» (далее - системы ТМСР) предназначен для измерения объемного расхода и объема жидкости (воды) при контроле работы систем добычи углеводородного сырья и поддержания пластового давления.

Описание

ИК систем ТМСР состоит из наземной и погружной частей.

В качестве наземной части в состав каждой системы ТМСР входит наземный блок «Электон-ТМСН» (далее - ТМСН).

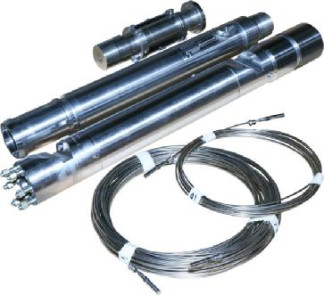

Основой погружной части для ИК систем ТМСР являются погружные блоки:

-    «Электон-ТМСПР» (далее - ТМСПР) - измеряющий объёмный расход жидкости и другие скважинные параметры;

-    «Электон-ТМСПС» (далее - ТМСПС) - осуществляющий связь ТМСПР с ТМСН и измеряющий скважинные параметры.

В состав погружной части ИК систем ТМСР помимо погружных блоков, могут входить следующие устройства: линия связи «Электон-ЛС», комплект стыковочный «Электон-КС», устройства намотки линии связи систем «УНЭ» (далее - ЛС, КС и УНЭ, соответственно).

В зависимости от условий применения и конструктивных особенностей ИК систем ТМСР они выпускаются со следующими обозначениями: ТМСР-12, ТМСР-15, ТМСР-20, и ТМСР-25.

ИК систем ТМСР с обозначением ТМСР-12 и ТМСР-20 предназначены для измерения скважинных параметров нефтедобывающих насосных установок с погружным электродвигателем (ПЭД) при добыче. ИК систем ТМСР-12 состоит из: ТМСН, ТМСПС; ТМСПР, ЛС, УНЭ и КС. ИК систем ТМСР-20 состоит из: ТМСН, ТМСПС; ТМСПР и КС.

ИК систем ТМСР с обозначением ТМСР-15 и ТМСР-25 предназначены для измерения скважинных параметров насосных установок в системах подержания пластового давления (ППД) при закачке в пласт. ИК систем ТМСР-15 состоит из: ТМСН, ТМСПС; ТМСПР, двух ЛС и УНЭ. ИК систем ТМСР-25 состоит из: ТМСН, ТМСПС; ТМСПР и ЛС.

Все элементы ИК систем ТМСР, контактирующие с измеряемой средой, изготовлены из материалов, которые обеспечивают высокую степень защиты от коррозии, в том числе, в агрессивной среде.

Для оперативной проверки работоспособности погружных блоков ИК систем ТМСР, как в цеховых, так и в полевых условиях на стадии монтажных или ремонтных работ, в качестве наземной части может использоваться наземный блок «Электон-ТМСН-12А».

Принцип измерения объемного расхода и объема жидкости (воды), основан на прямом методе измерений объемного расхода с помощью турбинки, находящейся в ТМСПР, частота вращения которой прямо пропорциональна измеряемому расходу. Результат измерения частоты вращения передается от турбинки с помощью ТМСПР в ТМСПС, где осуществляется преобразование, обработка, сбор и передача измерительной информации в ТМСН, для вычисления объема и хранения результатов измерений в энергонезависимой памяти.

Программное обеспечение

Погружные части ИК систем ТМСР имеют встроенное ПО, разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

Идентификация и защита метрологически значимой части ПО наземного блока ТМСН осуществляется с помощью идентификационного наименования ПО, номера версии (идентификационного номера) ПО и цифрового идентификатора ПО (контрольной суммы исполняемого кода), а также пломбирования корпуса наземного блока ТМСН.

Пределы допускаемой погрешности ИК систем ТМСР установлены с учетом влияния ПО на метрологические характеристики.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция ИК систем ТМСР исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.0772014 - высокий.

Технические характеристики

Технические и метрологические характеристики ИК объемного расхода и объема систем погружной телеметрии «Электон-ТМСР» приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносят на наземный блок ТМСН-12 методом фотолитографии или другим способом, не ухудшающим качество, и на титульном листе в левом верхнем углу паспортов и руководства по эксплуатации типографским способом.

Комплектность

1    Система погружной телеметрии ТМСР - 1 шт.

2    Системы погружной телеметрии «Электон-ТМС» и «Электон-ТМСР». - 1 экз.

Руководство по эксплуатации ЦТКД 331 РЭ

3    Методика поверки ЦТКД 440 МП - 1 экз.

4    Система погружной телеметрии «Электон-ТМСРХХ». - 1 экз.

Паспорт ЦТКД 357 (440; 445; 452) ПС

5    Погружной блок «Электон-ТМСПС-ХХ». - 1 экз.

Паспорт ЦТКД. 357 (440; 445; 452).01 ПС

6    Погружной блок «Электон-ТМСПР-ХХ». - 1 экз.

Паспорт ЦТКД 357.03; 456.01; 457) ПС

7    Наземный блок «Электон-ТМСН-12». Паспорт ЦТКД 331.02 ПС. - 1 экз.

8    CD-диск с коммуникационной программой 1 шт. на каждые 10 изделий в партии, но не менее 1 шт. на партию.

Поверка

осуществляется по документу ЦТКД 440 МП «ГСИ. Канал измерительный объемного расхода и объема жидкости систем погружной телеметрии «Электон-ТМСР». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 27.06.2016 г.

Основные средства поверки:

- установка поверочная автоматизированная УПВА, диапазон воспроизведения объемного расхода от 0,4 до 52 м /ч, пределы допускаемой относительной погрешности измерений объема ±0,3 %.

Знак поверки наносится на стык корпуса и крышки ТМСН, как показано на рисунке 3.

Сведения о методах измерений

изложены в документе «Системы погружной телеметрии «Электон-ТМС» и «Электон-ТМСР». Руководство по эксплуатации ЦТКД 331 РЭ.

Нормативные документы

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

ТУ 4231-005-43174012-2003 Системы погружной телеметрии «Электон-ТМС» и «Электон-ТМСР». Технические условия
