| Номер в госреестре | 65143-16 |
| Наименование СИ | Стенды для поверки локомотивных скоростемеров |
| Обозначение типа СИ | СИП1.СЛ |
| Изготовитель | ОАО "Гомельское СКТБ гидропневмоавтоматики" (ГСКТБ ГА), Беларусь, г.Гомель |
| Год регистрации | 2016 |
| Срок свидетельства | 30.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды для поверки локомотивных скоростемеров СИП1.СЛ (далее - стенды) предназначены для измерения и контроля условных линейных скоростей и задания воздуха локомотивных скоростемеров типа 3СЛ2М-150П и 3СЛ2М-220П ТУ 25-0519.005-82.

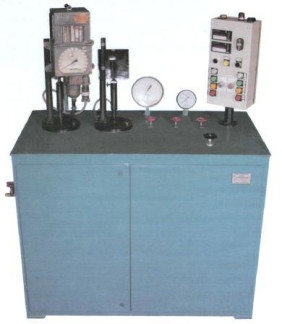

Стенд состоит из стола сварной конструкции, который является основанием для установки рамы редуктора, поводков привода и стоек для крепления поверяемых скоростемеров, пульта управления, пневмо- и электроаппаратуры, измерительных приборов и магистральных трубопроводов. Конструкцией стенда предусмотрена возможность установки пульта управления в удобное для пользователя положение.
На верхней плите стола на поворотных фланцах крепятся стойки, предназначенные для крепления двух поверяемых скоростемеров. Подвод и отключение сжатого воздуха каждого поверяемого скоростемера осуществляется отдельным вентилем. Поворотные фланцы дают возможность поворачивать поверяемый скоростемер на 180°, а для удобства наблюдения показаний скоростемера при его повороте на 180° к задней стенке стола прикреплено зеркало. На верхней плите стола также расположены пульт управления и два манометра, один из них эталонный, предназначенный для контрольной проверки давления воздуха в пневматической системе стенда. Конструкция пульта обеспечивает ограничение доступа к внутренним элементам, влияющих на метрологические характеристики, без необходимости опломбирования.
Внутри стола на раме крепится червячный мотор-редуктор, с передаточным отношением редуктора 1:20 и вертикальным выходом вала, а также цилиндрический редуктор, который является передаточным звеном вращения от мотор-редуктора к поводкам скоростемеров. На валу электродвигателя мотор-редуктора установлен инкрементальный датчик с числом импульсов на один оборот равным 600. Внутри стола расположены также электрошкаф и стабилизатор напряжения.
Сигнал с инкрементального датчика поступает в счетчик импульсов, преобразуется в условную линейную скорость V, км/ч по формуле 1 и в условный пройденный путь S, м по формуле 2 и отображается на индикаторах, расположенных на пульте управления.
гдеV - условная воспроизводимая скорость, км/ч;
N - количество импульсов, поступивших от инкрементального датчика за 1 секунду.
гдеS - условный пройденный путь, м;
N - количество импульсов, поступивших от инкрементального датчика за 1 секунду. Плавное регулирование давления воздуха при поверке скоростемеров обеспечивает клапан редукционный, рукоятка управления которого размещена на верхней крышке стола. Давление сжатого воздуха, подводимого к поверяемому скоростемеру, должно быть не менее 0,9 МПа (9,0 кг/см ). Подвод сжатого воздуха от редукционного клапана к поверяемым скоростемерам осуществляется гибкими рукавами, что обеспечивает удобство подключения. Пломбирование стендов не предусмотрено.
Пульт стенда оснащен счетчиками импульсов, ПО которых устанавливается (прошивается) в энергонезависимой памяти счетчиков при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для преобразования, обработки, отображения на дисплее и передачи измерительной информации о значении физической величины во внешние измерительные системы.
Идентификационные данные ПО счетчиков импульсов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО счетчиков импульсов микропроцессорных
| Идентификационные данные ПО | Значение |
| Идентификационные наименование ПО | Si833.hex |
| Номер версии (не ниже) | 33 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 47E2A920 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики стенда
| Наименование | Значение |
| 1 Диапазон измерений условных линейных скоростей, км/ч: для локомотивных скоростемеров 3СЛ2М-150П для локомотивных скоростемеров 3СЛ2М-220П | от 5 до 150 от 5 до 220 |
| 2 Пределы допускаемой относительной погрешности измерения условной линейной скорости, % | ±0,5 |
| 3 Пределы допускаемой абсолютной погрешности на 20 км условно пройденного пути, км | ±0,02 |
| 4 Диапазон регулирований давления воздуха, МПа | от 0,25 до 0,80 |
| 5 Пределы допускаемой абсолютной погрешности задания давления воздуха, МПа | ±0,0075 |
| 6 Емкость счетчика условно пройденного пути, м | 999999,9 |
| 7 Напряжение питания, В | 230±40 |
| 8 Частота сети, Гц | 50±1 |
| 9 Потребляемая мощность, кВт, не более | 1,2 |
| 10 Давление воздуха на входе стенда, МПа | 0,90±0,05 |
| 11 Количество одновременно поверяемых скоростемеров, шт. | 1 или 2 |
| 12 Масса, кг, не более | 240 |
| 13 Габаритные размеры, мм, не более: - длина - ширина - высота | 1120 620 1360 |
| 14 Условия эксплуатации: температура окружающего воздуха, °C; относительная влажность воздуха при температуре 25 °C, не более атмосферное давление, кПа | от +10 до +40 от 30 до 80 от 84 до 104 |
наносится на титульный лист руководства по эксплуатации и формуляра стенда методом типографской печати и на лицевую панель пульта управления стенда способом сеткографии.
Таблица 3
| 1 Стенд испытательный для поверки локомотивных скоростемеров в сборе СИП1.СЛ | 1 шт. |
| 2 Эксплуатационные документы: | |
| - руководство по эксплуатации СИП1.СЛ-000.000 РЭ | 1 шт. |
| - формуляр СИП1.СЛ-000.000 ФО | 1 шт. |
| - методика поверки МРБ МП.1683 - 2007 | 1 шт. |
| - ведомость эксплуатационных документов СИП1.СЛ-000.000 ВЭ | 1 шт. |
| 3 Упаковка | 1 шт. |
осуществляется по документу МРБ МП.1683-2007 «Система обеспечения единства измерений Республики Беларусь. Стенд для поверки локомотивных скоростемеров СИП1.СЛ. Методика поверки», утвержденному Белорусским государственным институтом метрологии 11.05.2007 г.
Основные средства поверки:
- измеритель сопротивления защитного заземления Ф4103, регистрационный № 9048-83;
- мегаомметр ЭС0202/1М-Г, регистрационный № 60787-15
- тахометр ручной оптический ДО-01Р, регистрационный № 18932-05;
- секундомер СДС пр-1-2-000, регистрационный № 1125-57;
- манометр МТИф, регистрационный № 60168-15.
Знак поверки наносится на лицевую панель пульта управления стенда.
Методика измерений содержится в документе «Стенд для поверки локомотивных скоростемеров. Руководство по эксплуатации».
ГОСТ 8.281-2013 «Государственная система обеспечения единства измерений. Средства измерений параметров движения тягового подвижного состава. Методика поверки» ТУ BY 400051599.047-2006 "Стенд для поверки локомотивных скоростемеров СИП1.СЛ. Технические условия".
