Государственный реестр средств измерений

Анализаторы хлора CLORA, CLORA 2XP, 65146-16

65146-16
Анализаторы хлора модели CLORA, CLORA 2XP (далее анализаторы) предназначены для измерения содержания хлора в жидких углеводородах, нефтепродуктах, водных растворах и твердых пробах.
Карточка СИ
Номер в госреестре 65146-16
Наименование СИ Анализаторы хлора
Обозначение типа СИ CLORA, CLORA 2XP
Изготовитель "X-Ray Optical Systems, Inc.", США
Год регистрации 2016
Срок свидетельства 15.09.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы хлора модели CLORA, CLORA 2XP (далее анализаторы) предназначены для измерения содержания хлора в жидких углеводородах, нефтепродуктах, водных растворах и твердых пробах.

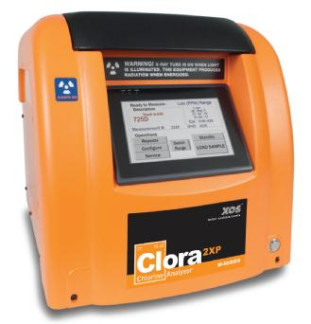

Описание

Принцип работы анализаторов основан на методе монохроматической волнодисперсионной рентгенофлуоресцентной спектрометрии. Монохроматический пучок рентгеновских лучей с длиной волны, соответствующей возбуждению К-слоя электронов хлора, фокусируется на испытуемую пробу, помещенную в кювете. В анализаторе используется рентгеновская трубка с максимальными энергетическими характеристиками: напряжение 50 кВ, ток 1,5 мА. Эмитируемое хлором флуоресцентное излучение электронного К-слоя (длина волны 0,4730 нм) улавливается монохроматором с фиксированным каналом для данного излучения. Интенсивность флуоресценции (количество импульсов в секунду) измеряется с использованием детектора и пересчитывается в единицы массовой концентрации хлора (мг/кг, или млн-1 или ррт) с использованием градуировочной зависимости, которая сохраняется в памяти анализатора. Возбуждение монохроматическими рентгеновскими лучами значительно уменьшает уровень фона, упрощает матричную коррекцию и улучшает отношение «сигнал/фон» по сравнению с полихроматическим возбуждением, используемым в традиционных методах волнодисперсионной рентгенофлуоресценции (WDXRF).

Обе модели имеют одинаковый дизайн корпуса, представляют собой лабораторные приборы, конструкция которых включает источник рентгеновского излучения, оптическую систему, детектор, электронную систему управления и блоки питания. В модели CLORA 2XP используются режимы работы детектора, обеспечивающие регистрацию слабых аналитических сигналов, что позволяет расширить диапазон показаний анализатора.

Оптическая система обеспечивает минимизацию поглощения по траектории луча возбуждения и флуоресцентных лучей за счет использования вакуума. Градуировка анализаторов проводится по смесям с известными значениями массовой доли хлора в соответствии с эксплуатационной документацией изготовителя.

Программное обеспечение

Анализаторы оснащены микропроцессорами, на которые на заводе-изготовителе установлено программное обеспечение, предназначенное для управления работой анализаторов и процессом измерений, а также для хранения и обработки полученных данных сбора и обработки данных, визуализации результатов контроля, создания баз данных контроля. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.

Идентификация программного обеспечения осуществляется при включении путем вывода на экран версии программного обеспечения.

Конструктивно анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

CLORA CLORA 2XP

Идентификационное наименование ПО

XOS [CLORA]

Номер версии ПО, не ниже

7.7.0

Цифровой идентификатор ПО

-

Другие идентификационные данные (если имеются)

-

Влияние программного обеспечения учтено при нормировании метрологических характеристик. Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Технические характеристики

Таблица2

Наименование характеристики

Значение характеристики

CLORA

CLORA 2XP

Диапазон показаний массовой доли хлора, мг/кг (млн -1)

От 2 до 3000

От 0,07 до 3000

Наименование характеристики

Значение характеристики

CLORA

CLORA 2XP

Диапазон измерений массовой доли хлора, мг/кг (млн -1)

От 2 до 3000

От 1 до 3000

Пределы допускаемой относительной

погрешности анализатора, %

от 1 до 2 мг/кг (млн -1) включ.

-

±40

св. 2 до 5 мг/кг (млн - ) включ.

±30

±30

св. 5 до 100 мг/кг (млн -1) включ.

±10

±10

св. 100 до 3000 мг/кг (млн -1)

±5

±5

Г абаритные размеры(длинахширинахвысота),

500x374x409

535х387х400

мм, не более

Масса, кг, не более

3 5

Параметры источника питания:

Входное напряжение, В

110-240

Частота, Гц

50/60

Потребляемая мощность, В • А

600

Условия эксплуатации:

-температура окружающего воздуха, °С

от +15 до +25

- атмосферное давление, кПа

от 84 до 106

-относительная влажность воздуха, %

от 30 до 80

Средний срок эксплуатации, лет

10

Время средней наработки на отказ, ч

25000

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель анализатора в виде наклейки.

Комплектность

Таблица 3

Наименование изделия

Количество, шт. (экз.)

1 Анализатор

1

2 Сетевой адаптер и шнур питания

1

3 Запасные части и принадлежности

1

4 Руководство по эксплуатации

1

5 Методика поверки МП 242-1958-2016

1

Поверка

осуществляется в соответствии с документом МП 242-1958-2016 «Анализатор хлора CLORA, CLORA 2XP. Методика поверки», утвержденным ФГУП «ВНИИМ им. Д.И.Менделеева» 22.04.2016 г.

Основные средства поверки: государственные стандартные образцы массовой доли хлорорганических соединений в нефти ГСО 10150-2012, содержания хлорорганических соединений ГСО 8861-2007, ГСО 8862-2007, состава хлорбензола ГСО 7142-95.

Знак поверки наносится на переднюю панель анализатора, как показано на рисунке 1. В случае, если условия эксплуатации прибора не обеспечивают сохранность знака поверки в течение всего межповерочного интервала, допускается наносить знак поверки на свидетельство о поверке.

Нормативные документы

Техническая документация фирмы-изготовителя.
