Государственный реестр средств измерений

Газоанализаторы Michell Instruments мод. XTC601, XTP601, XZR200, XZR400, 65148-16

65148-16
Газоанализаторы Michell Instruments модели XTC601, XTP601, XZR200, XZR400 предназначены для измерения объемной доли одного из определяемых компонентов:
Карточка СИ
Номер в госреестре 65148-16
Наименование СИ Газоанализаторы
Обозначение типа СИ Michell Instruments мод. XTC601, XTP601, XZR200, XZR400
Изготовитель "Michell Instruments Ltd.", Великобритания
Год регистрации 2016
Срок свидетельства 15.09.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы Michell Instruments модели XTC601, XTP601, XZR200, XZR400 предназначены для измерения объемной доли одного из определяемых компонентов:

-    диоксид углерода, метан, аргон, гелий, азот, водород (модель XTC601)

-    кислорода (модели XTP601, XZR200, XZR400)

в газовых средах.

Описание

Принцип измерений газоанализаторов Michell Instruments модели XTC601, XTP601, XZR200, XZR400 (далее - газоанализаторы):

-    XTC601 - термокондуктометрический;

-    XTP601 - термомагнитный;

-    XZR200, XZR400 - твердотельный электрохимический, с сенсором на основе оксида циркония (ZrO2). В составе XZR400 используется сенсор, выполненный по технологии MSMR (Metallic Sealed Reference and S Type T/C, с внутренним сравнительным элементом и термопарой).

Отбор пробы принудительный за счет внешнего побудителя расхода или избыточного давления в точке отбора пробы для XTC601, XTP601 и XZR400, за счет встроенного побудителя расхода для XZR400 исполнений RM и TP, диффузионный для XZR200.

Г азоанализаторы представляют собой одноканальные одноблочные стационарные приборы непрерывного действия.

Конструктивно газоанализаторы выполнены одноблочными:

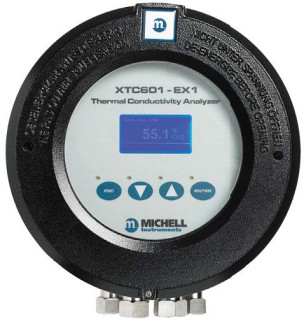

-    XTC601, XTP601 - в металлическом корпусе с винтовой крышкой, для монтажа на стену;

-    XZR200 - в литом алюминиевом корпусе с зондом из нержавеющей стали длиной 210 или 400 мм, для установки по месту отбора пробы (дымоход, труба вентиляционной системы и т.п.);

-    XZR400 - в металлическом корпусе, в 4-х исполнениях: WM - для монтажа на стену, RM

- для установки в стойку, BM - настольный монтаж, TP - с возможностью транспортировки (основные модули совпадают с исполнением WM, но устанавливается в кейс для переноски).

Газоанализаторы модели XTC601, XTP601 выпускаются в 2-х исполнениях, общепромышленном и взрывозащищенном, обозначения исполнений имеют вид:

-    XTC601-GP, XTP601-GP - общепромышленное;

-    XTC601-EX, XTP601-EX - взрывозащищенное.

Газоанализаторы модели XTC601, XTP601 могут выпускаться в 3-х вариантах корпуса:

-    XTC601-GP1 (XTC601-EX1), XTP601-GP1 (XTP601-EX1) - крышка корпуса с окном, лицевая панель с дисплеем и клавишами управления;

-    XTC601-GP2 (XTC601-EX2), XTP601-GP2 (XTP601-EX2) - крышка корпуса с окном, лицевая панель со светодиодными индикаторами состояния;

-    XTC601-GP3 (XTC601-EX3), XTP601-GP3 (XTP601-EX3) - крышка корпуса без окна, вывод информации только посредством аналогового или цифрового выходного сигнала.

Газоанализаторы обеспечивают выходные сигналы:

-    показания встроенного жидкокристаллического дисплея (при наличии);

-    аналоговый выходной сигнал по току (4-20) мА или по напряжению (0-10) В (один или два, в зависимости от модели);

-    цифровой выходной сигнал RS485, интерфейс Modbus RTU (для XTC601, XTP601);

-    цифровой выходной сигнал RS232 (для XZR200).

Газоанализаторы обеспечивают выполнение следующих основных функций:

-    непрерывное измерение содержания определяемых компонентов;

-    отображение результатов измерений на встроенном жидкокристаллическом дисплее (при наличии);

-    непрерывное сравнение результатов измерений с заданными пороговыми уровнями и сигнализация о достижении установленных значений (кроме XZR200);

-    формирование выходных аналоговых и цифровых сигналов (в зависимости от модели);

-    формирование выходных релейных выходных сигналов типа «сухой контакт» (в зависимости от модели);

-    связь с персональным компьютером для настройки и обслуживания.

Газоанализаторы исполнений XTC601-EX, XTP601-EX соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011), выполнены во взрывозащищенном исполнении по ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, вид взрывозащиты "взрывонепроницаемая оболочка" маркировка взрывозащиты 1 Ex d IIB + H2 T3 Gb.

По защищенности от влияния пыли и воды газоанализаторы соответствует степени защиты по ГОСТ 14254-96:

-    XTC601, XTP601 IP66;

-    XZR200 IP65;

-    XZR400 IP52.

Программное обеспечение

Г азоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в газовых средах.

ПО газоанализаторов обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя;

-    отображение результатов измерений и служебной информации на встроенном дисплее (при наличии);

-    формирование цифрового выходного сигнала;

-    самодиагностику аппаратной части газоанализатора;

-    непрерывное сравнение результатов измерений с заданными пороговыми уровнями и сигнализация о достижении установленных значений.

ПО газоанализаторов реализует следующие расчетные алгоритмы:

-    расчет значений содержания определяемых компонентов по данным от первичного измерительного преобразователя;

-    фиксирование и хранение в памяти пиковых значений результатов измерений содержания определяемых компонентов, а также срабатывания сигнализации (только XTC601, XTP601, 40 записей);

-    непрерывное сравнение результатов измерений с заданными пороговыми уровнями и сигнализация о достижении установленных значений;

-    непрерывную самодиагностику аппаратной части газоанализатора.

ПО газоанализаторов идентифицируется посредством вывода номера версии на дисплей при включении электрического питания (кроме XZR200) или посредством автономного ПО.

Газоанализаторы модели XTC601, XTP601, XZR200 имеют возможность работы с автономным ПО Michell Instruments Application Software для персонального компьютера под управлением ОС семейства Microsoft Windows.

Идентификационные данные программного обеспечения приведены в таблице 1.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

XTC601

XTP601

XTZ200

XTZ400

Номер версии (идентификационный номер) ПО

V1.01

V1.04

V2.1

V0.1.7.

Цифровой идентификатор ПО

0x1D680A13

0x1F0A3A06

2DF65065157749

D802F31ACF2561

6CF0

99863dc92b2f96ea

9d7d712c68b083d

9

Алгоритм вычисления цифрового идентификатора

CRC32

CRC32

MD5

MD5

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Системы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Технические характеристики

Диапазоны измерений, пределы допускаемой основной погрешности приведены в таблицах 2 - 5.

Таблица 2 - Газоанализаторы модели XTC601

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой основной приведенной к конечному значению диапазона измерений погрешности, %

Состав анализируемой среды *

Диоксид углерода (CO2)

От 0 до 5

±3

Диоксид углерода -азот (воздух, аргон, гелий)

От 0 до 10

±3

От 0 до 50

±2

От 0 до 100

±2

Метан (CH4)

От 0 до 5

±3

Метан - азот (аргон, гелий)

От 0 до 10

±3

От 0 до 50

±2

От 0 до 100

±2

Аргон (Ar)

От 0 до 5

±3

Аргон - азот(воздух)

От 0 до 10

±3

От 0 до 50

±2

От 0 до 100

±2

Г елий (He)

От 0 до 5

±3

Г елий - азот (воздух)

От 0 до 10

±3

От 0 до 50

±2

От 0 до 100

±2

Водород (H2)

От 0 до 5

±3

Водород - азот

От 0 до 10

±3

От 0 до 50

±2

От 0 до 100

±2

Примечания

1)    Значение единицы младшего разряда газоанализаторов 0,1 %.

2)    * - состав газовой смеси определяется при заказе.

Таблица 3 - Газоанализаторы модели XTP601

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента, %

Диапазон измерений объемной доли определяемого компонента, в котором нормированы пределы допускаемой основной погрешности, %

Пределы допускаемой основной погрешности, %

приведенной к конечному значению диапазона измерений

относительной

Кислород (O2)

От 0 до 1

От 0 до 1

±5

-

От 0 до 2

От 0 до 1 включ.

±5

-

Св. 1 до 2

-

±5

От 0 до 5

От 0 до 1 включ.

±5

-

Св. 1 до 5

-

±5

От 0 до 10

От 0 до 10

±2,5

-

От 0 до 21

От 0 до 21

±2,5

-

От 0 до 25

От 0 до 25

±2,5

-

От 0 до 50

От 0 до 50

±2,5

-

От 80 до 100

От 80 до 100

±2

-

От 90 до 100

От 90 до 100

±3

-

Примечание - Значение единицы младшего разряда газоанализаторов 0,01 %

Таблица 4 - Газоанализаторы модели XZR200

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента, %

Диапазон измерений объемной доли определяемого компонента, в котором нормированы пределы допускаемой основной погрешности, %

Пределы допускаемой основной приведенной к конечному значению диапазона измерений погрешности, %

Кислород (O2)

От 0 до 25

От 0 до 25

±2

От 0 до 100

От 0 до 100

±1

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента, %

Диапазон измерений объемной доли определяемого компонента, в котором нормированы пределы допускаемой основной погрешности, %

Пределы допускаемой основной приведенной к конечному значению диапазона измерений погрешности, %

Примечания:

1)    Анализируемая среда кислород в смеси с азотом, диоксидом углерода, аргоном или гелием.

2)    Значение единицы младшего разряда газоанализаторов 0,01 %, 0,01 В или 0,01 мА.

Таблица 5 - Газоанализаторы модели XZR400

Определяемый

компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Наименьший разряд цифрового индикатора, объемная доля определяемого компонента

Пределы допускаемой основной погрешности, %

приведенной к конечному значению диапазона измерений

относительной

Кислород (O2)

От 0 до 10 -1

млн

От 0 до 10 -1

млн

0,01 млн-1

±10

-

От 0 до 10 000 -1

млн

От 0 до 10 млн-1 включ. Св. 10 до 10000 млн-1

0,01 млн-1 0,1 млн-1

±10

±10

От 0 до 10 %

От 0 до 1 % включ.

Св. 1 до 10 %

*

0,01 %

±5

±5

От 0 до 25 %

От 0 до 10 % включ.

Св. 10 до 25 %

**

0,1 %

±5

±5

От 0 до 100 %

От 0 до 100 %

0,1 %

±2

-

Примечания:

* - единицы младшего разряда соответствуют указанным для диапазона показаний от 0 до 10 000 млн-1;

** - единицы младшего разряда соответствуют указанным для диапазона показаний от 0 до

10%.

Прочие технические и метрологические характеристики газоанализаторов приведены в таблице 6.

Таблица 6

Характеристика

Значение

Предел допускаемой вариации выходного сигнала газоанализатора по измерительным каналам, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочий условий на каждые 10 0С, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в диапазоне от 60 до 10 % и от 60 до 95 %, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления на каждые 3,3 кПа

±0,2

Пределы допускаемой дополнительной приведенной погрешности от изменения расхода анализируемой среды (для XTP601, XTC601) от номинального

±1

значения расхода 0,3 дм /мин в диапазоне значений расхода от 0,1 до 0,6 дм3/мин, %

Пределы допускаемого изменения показаний газоанализатора за 24 ч непре

±0,5

рывной работы, в долях от пределов допускаемой основной погрешности

Время прогрева, мин, не более: - XTC601, XTP601

30

- XZR200

10

- XZR400

20

Предел допускаемого времени установления выходного сигнала по уровню 0,9 (Т0,9д), с:

- XTC601

20

- XTP601, XZR200

15

- XZR400

11

Средний срок службы, лет

10

Средняя наработка на отказ, ч

24 000

Параметры электрического питания газоанализаторов приведены в таблице 7.

Таблица 7 - Параметры электрического питания газоанализаторов

Модель газоанализатора

Напряжение питания

Потребляемая мощность или потребляемый ток

XTC601, XTP601

Постоянный ток, номинальное значение 24 В

Не более 1,5 А при номинальном напряжении питания

XZR200

Постоянный ток, номинальное значение 24 В, пределы допускаемого отклонения ± 10 % отн.

Не более 500 мА при номинальном напряжении питания

XZR400

Переменный ток, частотой 47/63 Гц, напряжение от 90 до 264 В

50 ВА

11) Г абаритные размеры и масса газоанализаторов приведены в таблице 8.

Таблица 8 - Габаритные размеры и масса

Модель газоанализатора

Г абаритные размеры, мм, не более

Масса, кг, не более

длина

ширина

высота

XTC601, XTP601

234

234

172

9,7

XZR200

80 (корпус) зонд 210 или 400 мм

75

52

0,5

XZR400

- RM (для установки в стойку)

372

483

133

10

- WM (настенный монтаж)

200

220

290

5

- BM (настольный)

236

260

290

5,2

- TP (транспортируемый)

330

300

450

13,5

Условия эксплуатации:

Условия эксплуатации газоанализаторов должны соответствовать указанным в таблице 9.

Модель газоанализатора

Диапазон температуры

окружающей среды, C

Диапазон температуры

анализируемой среды, C

Диапазон относительной влажности окружающей среды, %

Диапазон атмосферного давления, кПа

XTC601

от -20 до +55

От 0 до +45 0C

от 5 до 90, без конденсации влаги

от 80 до 120 кПа

XTP601

От 0 до +45 0C

XZR200

от -10 до +85

до +250 0C или до +400 0C *

XZR400

от 0 до +55

от 0 до ++ 55

Примечание - * в зависимости от исполнения газоанализатора.

Знак утверждения типа

наносится на боковую поверхность корпуса газоанализатора в виде наклейки и на титульный лист Руководства по эксплуатации типографским методом.

Комплектность

Комплект поставки газоанализатора приведен в таблице 10.

Таблица 10 - Комплект поставки

Наименование

Количество

Газоанализатор Michell Instruments модели XTC601, XTP601, XZR200, XZR400

1 шт. (модель по заказу)

Руководство по эксплуатации

1 компл.

Паспорт

1 экз.

МП-242-2000-2016 «Газоанализаторы Michell Instruments модели XTC601, XTP601, XZR200, XZR400. Методика поверки»

1 экз.

Программное обеспечение Michell Instruments Applicati0n S0ftware и выше (на CD-ROM или другом цифровом носителе)

по заказу

Поверка

осуществляется по документу МП-242-2000-2016 «Газоанализаторы Michell Instruments модели XTC601, XTP601, XZR200, XZR400. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «29» января 2016 г.

Основные средства поверки:

- стандартные образцы состава газовые смеси (ГСО 10241-2013, 10256-2013, 10320-2013, 10324-2013, 10259-2013, 10253-2013) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92. Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведена в эксплуатационных документах «Газоанализаторы модели XTC601. Руководство по эксплуатации», «Газоанализаторы модели XTP601. Руководство по эксплуатации», «Газоанализаторы модели XZR200. Руководство по эксплуатации», «Газоанализаторы модели XZR400. Руководство по эксплуатации».

Нормативные документы

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах. Техническая документация изготовителя «Michell Instruments Ltd», Великобритания.

65148-16
Номер в ГРСИ РФ:
65148-16
Производитель / заявитель:
"Michell Instruments Ltd.", Великобритания
Год регистрации:
2016
Cрок действия реестра:
15.09.2026
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
