Установка поверочная для счетчиков газа УРМЦ-70000, 65152-16

Назначение

Установка поверочная для счетчиков газа УРМЦ-70000 (далее - установка) предназначена для поверки, испытаний и калибровки расходомеров-счетчиков газа на природном газе при рабочем давлении.

Описание

Принцип действия установки основан на сличении результатов одновременных измерений расхода (объема) потока рабочей среды поверяемым счётчиком и эталонными счетчиками газа, включенными последовательно в измерительной магистрали.

В качестве эталонного средства в установке используют набор из 7-ми эталонных расходомеров-счетчиков газа SM-RI-X-L (Госреестр №15058-04) фирмы «Elster-Instromet» (далее эталонные счетчики).

Эталонные счетчики установлены параллельно и подключаются через запорную арматуру к общему коллектору.

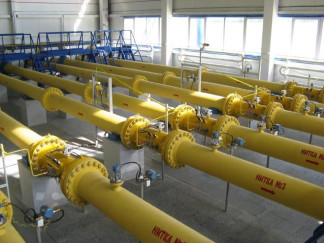

Поверяемые счетчики газа устанавливаются в параллельно расположенных испытательных участках DN 500, 600, 700, 1000 мм. Каждая из параллельных испытательных линий имеет прямые входные и выходные участки необходимой длины и устройство «компенсатор длины», с помощью которого закрепляются поверяемые счетчики газа.

Эталонные расходомеры-счетчики снабжены преобразователями давления 3051 (Госреестр № 14061-04) , преобразователями измерительными 3144Р (Госреестр № 14683-04) и термопреобразователями сопротивления серии 65 (Госреестр № 22257-05).

В состав установки входит хроматограф газовый ENCAL 2000 (Госреестр №1535396), установленный перед блоком эталонов, для определения компонентного состава

природного газа и последующего определения плотности среды в месте установки эталонных счетчиков и испытуемого средства измерения. Предусмотрена возможность ручного отбора проб природного газа с дальнейшим определением компонентного состава и показателей качества природного газа в аккредитованной лаборатории.

В случае передачи на поверку, в ремонт или выхода из строя допускается производить замену средств измерений, входящих в состав установки, на средства измерений утвержденного типа, метрологические характеристики которых не хуже исходных.

Необходимое значение расхода устанавливается и поддерживается с помощью автоматизированной системы управления технологическими процессами, в состав которой входят клапаны-регуляторы «Mokveld» Ду600, Ду700. Подача рабочей среды - природного газа производится по байпасной линии от магистрального газопровода DN 1400 мм.

Программное обеспечение

В состав установки входит программно-технический комплекс состоящий из программного обеспечения Instromet Switchboard (ISB) и промышленного компьютера с контроллером.

Основные функции программного обеспечения:

-    вычисления, необходимые для поверки и калибровки, включая коэффициент сжимаемости газа;

-    коррекцию кривой погрешности эталонного счетчика и датчиков;

-    распечатка отчетов о результатах поверки, а также кривой погрешности поверяемого расходомера-счетчика;

-    сохранение информации о поверке для подтверждения привязки к системе международных стандартов;

-    мониторинг поверки в режиме реального времени, предоставление информации о ходе поверки;

-    возможности интерполяции и математического анализа для проверки калибровочных данных;

-    аварийная сигнализация (в случае перегрузки счетчика и др.).

Программное обеспечение установки поверочной УРМЦ-70000 является выносным

и устанавливается на промышленный компьютер (ПК). Контроллер и блок обработки данных соединяются с ПК через интерфейс RS-232 (СОМ-порт).

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита программного обеспечения и ограничение доступа к ПО обеспечиваются установкой общего пароля при входе в операционную систему.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2. Таблица 2

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским методом.

Комплектность

Комплектность поставки установки приведена в таблице 3.

Таблица 3

Поверка

осуществляется в соответствии с документом МП 4044-001-2014 «Инструкция. ГСИ. Установка поверочная для счетчиков газа УРМЦ 70000. Методика поверки», утвержденным ФГУП «ВНИИР» 24.12.2014 г.

Основные средства поверки:

- Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013, диапазон от 3-10-3 до 16000 м3/ч и от 3,6-10-3 до 19200 кг/ч, стандартная суммарная неопределенность 4,6-10-4.

Знак поверки наносится на свидетельство о поверке.

Нормативные документы

ГОСТ Р 8.618-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа

Техническая документация фирмы «Elster-Instromet»

Техническая документация ООО «Газпром трансгаз Екатеринбург».
