Резервуар вертикальный стальной с плавающей крышей М0041-ТК-В007, 65153-16

Назначение

Резервуар вертикальный стальной с плавающей крышей М0041-ТК-В007 (далее резервуар или М0041-ТК-В007) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

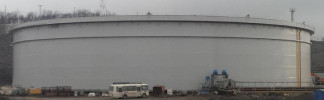

Резервуар представляет собой закрытый металлический сосуд в форме вертикального цилиндра с плавающей крышей.

Резервуар снабжен дренажными отверстиями для отвода атмосферных осадков и лестницами для доступа на плавающую крышу.

На боковых стенках резервуара и на плавающей крыше предусмотрены люки - лазы для обслуживания резервуара, смотровые и монтажные люки.

Технические характеристики

Номинальная вместимость, м....................................................................................................100000;

Пределы допускаемой относительной погрешности определения вместимости, %..............±0,1;

Г абаритные размеры:

-    внутренний диаметр, мм,...................................................................................................95400;

-    высота цилиндрической части, мм..................................................................................18000;

Условия эксплуатации

-    диапазон рабочих температур, °С.....................................................................от - 21 до + 54;

Средний срок службы, не менее, лет.................................................................................................40.

Знак утверждения типа

Знак утверждения типа наносится методом типографской печати на титульный лист эксплуатационной документации.

Комплектность

Поверка

осуществляется в соответствии с документом ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2)».

Основные средства поверки:

-    рулетка измерительная с грузом Р30Н2Г, 2-го класса точности, до 30000 мм по ГОСТ 7502-98;

-    рулетка измерительная Р50Н2К, 2-го класса точности, до 50000 мм;

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;

-    нивелир с компенсатором C330 диапазон работы компенсатора ±15', допускаемое СКО измерения превышения на 1 км двойного интервального хода ±2,0 мм, рейка нивелирная;

-    толщиномер ультразвуковой А1207, диапазон измерений от 0,8 до 30 мм, ПГ ±(0,005 X + 0,1) мм, где X - измеряемая толщина;

-    штангенциркуль ТТТЦ II 0 - 250, погрешность 0,05 мм.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и в виде наклейки.

Сведения о методах измерений

Отсутствуют.

Нормативные документы

ГОСТ 31385-2008 «Резервуары вертикальные стальные цилиндрические. Общие технические условия»

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2)».
