Манекены головы и торса HATS 4128-С-001, HATS 4128-С-002, 65155-16

Манекены головы и торса HATS 4128-С-001, HATS 4128-С-002 (далее - манекены) предназначены для моделирования и измерений параметров звукового поля, соответствующего звуковому полю вблизи головы и торса человека.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	65155-16
Наименование СИ	Манекены головы и торса
Обозначение типа СИ	HATS 4128-С-001, HATS 4128-С-002
Изготовитель	Компания "Bruel & Kjaer Sound & Vibration Measurement A/S", Дания
Год регистрации	2016
Срок свидетельства	15.09.2026
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия основан на моделировании звукового поля, идентичному полю вблизи головы и торса человека, за счёт геометрической конфигурации и размеров манекена, соответствующих международным средним антропометрическим данным взрослого человека. Встроенный в манекен прибор «Искусственный рот» дает возможность создания звукового поля, которое имитирует звуковое поле человеческого голоса, а встроенный прибор «Искусственное ухо» (HATS 4128-С-001 имеет в составе прибор «Искусственное ухо» 4158-C, HATS 4128-С-002 имеет в составе приборы «Искусственное ухо» 4158-C и 4159-C) - для измерений параметров внешних источников звука.

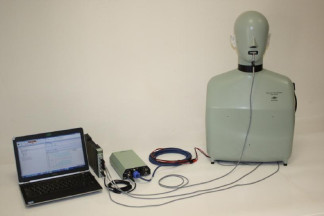

Манекен состоит из макета головы со встроенными приборами «Искусственный рот» и «Искусственное ухо», установленного на достигающем до талии макете торса, измерительного (контрольного) микрофона, блока измерения и воспроизведения сигналов (система для анализа сигналов многоканальная PULSE, рег. № 17590-10), усилителя мощности и персонального компьютера со специальным программным обеспечением (ПО). Манекен может иметь дополнительные опции:

- канал измерения уровня звука с использованием выносного измерительного микрофона;

- устройство позиционирования телефонной трубки 4606.

Конструкция манекена является комбинацией несложных геометрических фигур, к которым относятся участки плоскостей и поверхностей шаров и цилиндров. Манекены специально сконструированы для испытаний наушников, слуховых аппаратов, мобильных и стационарных телефонов, устройств связи без помощи рук, средств защиты органов слуха, оценки качества громкоговорящей связи в кабине транспортного средства.

Геометрическая опорная точка определена средней точкой прямой, проходящей через центры отверстий ушного канала. Плоскость симметрии расположена перпендикулярно к упомянутой прямой и содержит геометрическую опорную точку. Манекен может устанавливаться на расположенных снизу ножках или закреплен на треножнике или поворотной платформе.

Программное обеспечение

Для управления режимами работы манекенов и обработки измерительных сигналов применяется специальное ПО «8770», обеспечивающее управление работой манекенов в процессе проведения измерений, формирование заданий на проведение измерений, отображение хода измерений в удобном для пользователя виде.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	8770
Номер версии (идентификационный номер) ПО	1.0 и выше
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Наименование характеристики	Значение характеристики
Максимальный воспроизводимый уровень звукового давления (УЗД) в контрольной точке* прибора «Искусственный рот», дБ отн. 20 мкПа, не менее:
- в диапазоне частот от 100 до 200 Гц	100
- в диапазоне частот свыше 200 Гц до 2 кГц	110
- в диапазоне частот свыше 2 до 8 кГц	100
Предел допускаемого среднего квадратического отклонения
случайной составляющей погрешности воспроизведения УЗД, дБ, - в диапазоне частот от 100 до 2000 Гц	1
- в диапазоне частот свыше 2000 Гц до 8 кГц	2
Коэффициент нелинейных искажений при воспроизведении УЗД 94 дБ отн. 20 мкПа, %, не более:
- в диапазоне частот свыше 250 Гц до 8 кГц	1
- в диапазоне частот от 200 до 250 Гц	2
Рабочий диапазон частот измерительного канала (ИК) по уровню ±0,5 дБ, Гц	от 10 до 20000
Коэффициент ослабления ИК на частоте 1 кГц, дБ, не более	0,5
Уровень собственных шумов ИК при частотной коррекции А, дБ отн. 1 мкВ, не более	8,5
Уровень чувствительности по звуковому давлению на частоте 1000 Гц микрофонов из состава прибора «Искусственное ухо», дБ отн. 1 В/Па	от - 36,5 до - 39,5
Рабочий диапазон частот микрофонов из состава прибора
«Искусственное ухо» при отклонении уровня чувствительности по звуковому давлению от значения на частоте 1000 Гц	от 100 до 10 000
не более ±0,3 дБ, Гц
Номинальные значения акустического импеданса прибора «Искусственное ухо» на частотах, дБ отн. 106 Па-с/м3: 100 Гц	44,80±0,70
125 Гц	42,90±0,70
160 Гц	40,90±0,70
200 Гц	39,00±0,60
250 Гц	37,00±0,60
315 Гц	35,00±0,60
400 Гц	33,10±0,60
500 Гц	31,10±0,30
630 Гц	29,20±0,60
800 Гц	27,30±0,60
1,0 кГц	26,70±0,70
1,25 кГц	26,40±0,70
1,6 кГц	25,60±0,70
2,0 кГц	24,30±0,80
2,5 кГц	23,10±0,80
3,15 кГц	22,00±0,90
4,0 кГц	21,10±1,00
5,0 кГц	20,40±1,20
6,3 кГц 8.0 кГц 10.0 кГц	20,50±1,20 20,80±1,70 23,10±2,20
Номинальное значение резонансной частоты прибора «Искусственное ухо», кГц	13,5±1,5
Канал измерения уровня звука с использованием выносного микрофона**
Рабочий диапазон частот, Гц	от 20 до 20000
Класс точности по ГОСТ 17187-2010	1
Общие характеристики
Габаритные размеры (длинахширинахвысота), мм, не более: - макет головы и торса - блок измерения и воспроизведения сигналов; - усилитель мощности	383x410x695 248x27,5x132,6 240x130x60
Масса, кг, не более: - макет головы и торса - блок измерения и воспроизведения сигналов - усилитель мощности	10 0,75 0,65
Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц	220±22 50±2
Потребляемая мощность, В • А, не более	60
Рабочие условия эксплуатации: - температура окружающего воздуха, °С; - относительная влажность окружающего воздуха при температуре 25 °С, %, не более; - атмосферное давление, кПа	15 до 25 80 от 84 до 106,7
Примечания * 2,5 см по оси прибора «Искусственный рот» от плоскости искусственных губ; ** дополнительная опция

Знак утверждения типа

наносится на переднюю панель блока измерения и воспроизведения сигналов в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 3 - Комплект поставки

Наименование	Количество	Примечание
Прибор «Искусственное ухо» 4158-C	1 шт.
Прибор «Искусственное ухо» 4159-C	1 шт.	для HATS 4128-С-002
Прибор «Искусственный рот»	1 шт.
Микрофон 4938 с предусилителем	1 шт.
Система для анализа сигналов многоканальная PULSE	1 шт.
Усилитель мощности 2735	1 шт.
Микрофон 4193 с предусилителем	1 шт.	опция
Устройство позиционирования 4606	1 шт.	опция
Правая ушная раковина DZ-9769	1 шт.
Левая ушная раковина DZ-9770	1 шт.
Персональный компьютер со специальным программным обеспечением	1 шт.
Руководство по эксплуатации	1 экз.	по заказу
Методика поверки	1 экз.
Паспорт	1 экз.

Поверка

осуществляется в соответствии с документом МП 65155-16 «Манекены головы и торса HATS 4128-С-001, HATS 4128-С-002. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 19.07.2016 г.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Основные средства поверки:

- шумомер, анализатор спектра SVAN-945 (рег. № 22073-01);

- калибратор акустический 4231 (рег. № 15388-96);

- микрофон измерительный конденсаторный с капсюлем 4192 и усилителем предварительным 2669 (рег. № 15387-96);

- система для анализа сигналов многоканальная «PULSE» (рег. № 17590-10);

- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10);

- мультиметр 34401А (рег. № 16500-97);

- измеритель нелинейных искажений автоматический С6-11 (рег. № 9081-83): диапазон частот от 20 Гц до 199,9 кГц, пределы допускаемой относительной погрешности измерений коэффициента нелинейных искажений ±0,07 %.
