| Номер в госреестре | 65160-16 |
| Наименование СИ | Блоки детектирования |
| Обозначение типа СИ | БДГБ-21С |
| Изготовитель | Акционерное общество "Курский завод "Маяк" (АО "Курский завод "Маяк"), г. Курск |
| Год регистрации | 2016 |
| Срок свидетельства | 15.09.2021 |
| МПИ (интервал между поверками) | 1 год без демонтажа, 3 года с демонтажем |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки детектирования БДГБ - 21С (далее по тексту - блоки детектирования) предназначены для измерений объёмной активности газообразных нуклидов (концентрации инертных радиоактивных газов (ИРГ)) в технологических средах и в воздухе помещений в составе систем радиационного контроля.
Конструктивно блок детектирования состоит из двух основных узлов: блока детектирования ЖШ2.328.720 (-01, -02, -03) и блока промежуточного БИ-ОЗС (БИ-03С1), соединённых между собой жгутом длиной 3 м.
Принцип действия блоков детектирования основан на методе измерения объёмной активности газообразных нуклидов (концентрации ИРГ) по их бета - активности.
В блоке детектирования в качестве детекторов используются газоразрядные торцевые счётчики типа СИ8БМ и СИ19БГМ.
Блоки детектирования имеют 4 модификации и 8 исполнений, определяемых наличием свинцовой защиты и наличием или отсутствием вспомогательных устройств: БДГБ-21С, БДГБ-21С1, БДГБ-21С2 и БДГБ-21СЗ.
Блоки детектирования БДГБ-21С2 и БДГБ-21СЗ отличаются от блоков детектирования БДГБ-21С и БДГБ-21С1 тем, что в блоке БДГБ-21С2 и БДГБ-21СЗ передача сигнала с выхода промежуточного блока БИ-ОЗС 1 с чувствительного канала (счётчик СИ8БМ) и грубого канала (СИ19БГМ) осуществляется через один выходной разъём по одному кабелю.
Блоки детектирования БДГБ-21С и БДГБ-21С2 имеют свинцовую защиту, БДГБ-21С1 и БДГБ-21СЗ не имеют свинцовой защиты.
Блоки детектирования БДГБ-21С ЖШ2.328.669-02 и БДГБ-21С1 ЖШ2.328.669-03 предназначены для работы от сети частотой 50 и 400 Гц и напряжением 220 В со вспомогательными устройствами.
Блоки детектирования БДГБ-21С ЖШ2.328.669-05 и БДГБ-21С1 ЖШ2.328.669-06 предназначены для работы от сети частотой 50 Гц и напряжением 220 В со вспомогательными устройствами.
Блок детектирования БДГБ-21С1 ЖШ2.328.669-04 предназначен для восполнения ЗИП.
Блоки детектирования БДГБ-21С ЖШ2.328.669, БДГБ-21С1 ЖШ2.328.669-01, БДГБ-21С2 ЖШ2.328.669-07 и БДГБ-21СЗ ЖШ2.328.669-08 предназначены для работы без вспомогательных устройств.
По условиям эксплуатации блоки детектирования относится к классу 2 ГОСТ РВ 20.39.301-98 и группе 2.1.2 по ГОСТ РВ 20.39.304-98 с рабочей температурой от 0 до 50 °C и относительной влажностью воздуха до (95±3) % при температуре 50 °C.
Внешний вид блока детектирования с указанием места таблички с нанесённым знаком утверждения типа и схемы пломбировки от несанкционированного доступа приведены на рисунках 1-3.
Место расположения таблички с нанесённым знаком утверждения типа и место нанесения знака поверки

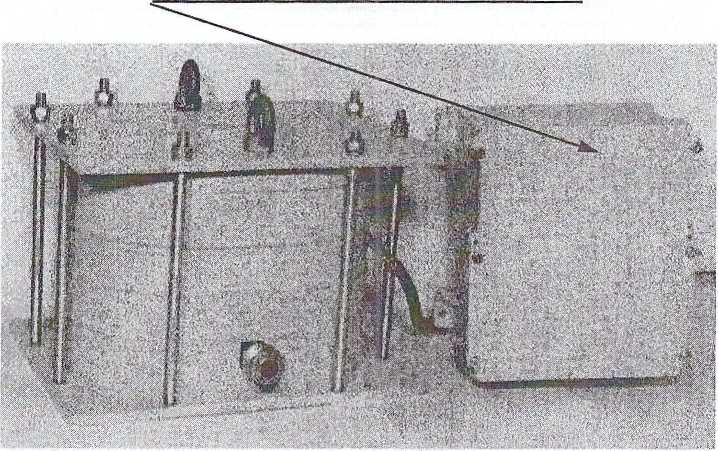

Рисунок 1 - Внешний вид блока детектирования БДГБ-21С, БДГБ-21С2
Места пломбирования

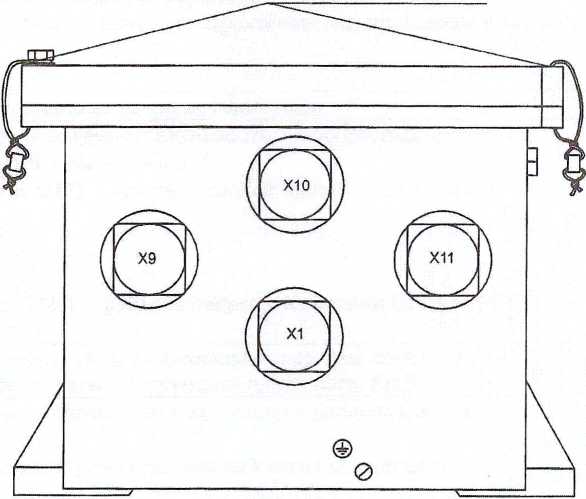

Рисунок 2 - Схема пломбировки от несанкционированного доступа блока промежуточного БИ-03 С
№3 ов 7

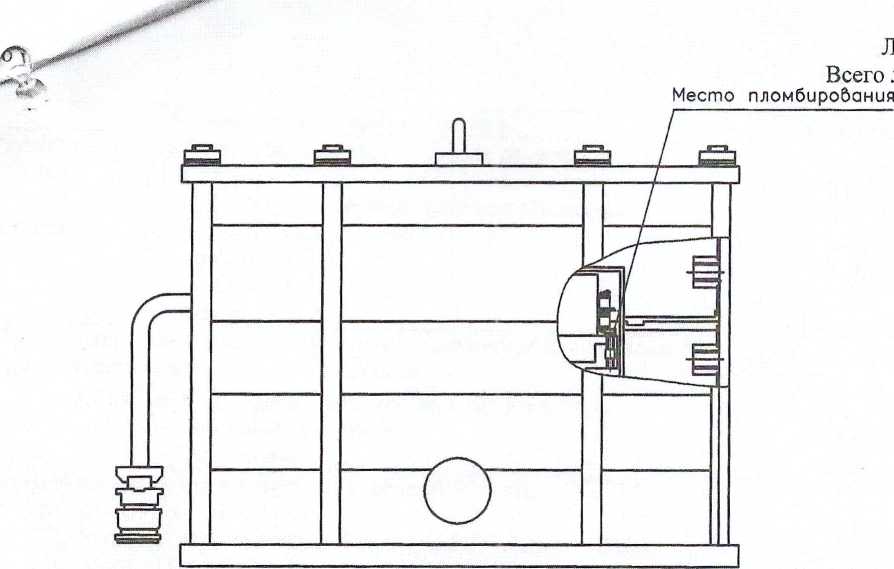

Рисунок 3 - Схема пломбировки от несанкционированного доступа блока детектирования ЖШ2.368.720
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Диапазоны измерений объёмной активности газообразных нуклидов (концентрации ИРГ), Бк-м'3 (Ки-л -1): - "Выход О" ("Выход 01") - чувствительный канал со счётчиками СИ8БМ - "Выход 0" ("Выход 02") - грубый канал со счётчиками СИ19БГМ | от 3,7-Ю4 до 1,11Ю5 (от 1-Ю’9 доЗ-10’9) от 1,11-Ю5 до 3,7-Ю7 (от 3'10 9 до 1-Ю’6) от 3,7-106 до 3,7-109 (от 1-Ю’7 до 1-Ю’4) |
| Энергетический диапазон по максимальным энергиям спектров бета-частиц, испускаемых регистрируемыми нуклидами, МэВ | от 0,3 до 3,5 |
| Чувствительность Бнук блоков детектирования к радионуклидам, с”1- Бк”1- м3 (с’1- КгГ’-л): - "Выход 0" ("Выход 01") чувствительный канал со счётчиками СИ8БМ: ксенон-133 криптон-85 аргон-41 | 1,13-10'5 (4,2Г108) 2,7-10'5 (1-109) 3,24-Ю'5 (1,2-109) |
| Пределы допускаемой основной относительной погрешности измерений чувствительности Бнук в диапазоне, %: отЗ,7-104 до 1,11105 Бк м'3 (от Г10‘9до 3-Ю’9 Ки-л ”*) от 1,11 • 105 до 3,7-107 Бк-м’3 (отЗ-10’9до 1-10'бКи-л ”*) для: ксенон-133, аргон-41 криптон-85 | ±50 ±35 ±30 |
Лист № 4
>**•* Всего листов 7
| Наименование характеристики | Значение |
| Чувствительность 8нук блоков детектирования к радионуклидам, с’1- Бк’1- м3 (с1- Ки’'-л): - "Выход О" ("Выход 02") грубый канал со счётчиками СИ19БГМ: ксенон-133 | 1,13-10'7 (4,21-Ю6) |
| криптон-85 | 2,7-10'7 (1107) |
| аргон-41 | 3,24-10'7 (1,2-107) |
| Пределы допускаемой основной относительной погрешности измерений чувствительности Бнук в диапазоне, %: от 3,7-106 до 3,7-109 Бк-м'3 (от 1-Ю'7 до 1-Ю’4 Ки-л "’) для: ксенон-133, аргон-41 | ±35 |
| криптон-85 | ±30 |
| Чувствительность Srp к источнику стронций-90+иттрий-90, с’1- Бк’1- м3 (с1- Ки’1 л): - "Выход 0" чувствительный канал со счётчиками СИ8БМ | 4,9-10'2 |
| - "Выход 0" грубый канал со счётчиками СИ19БГМ | 6,5-10'4 |
| Пределы допускаемой основной относительной погрешности измерений чувствительности Srp в диапазоне, %: отЗ,7-104до 1,11-1Сг Бк-м'3 (от 1-Ю'9 до 3-10'9 Ки-л’’) | ±50 |
| от 1,11-105 до 3,7-107 Бк-м'3 (от 3-10'9 до 1-10'6Ки-л ’’) | ±30 |
| от 3,7-106 до 3,7-109 Бк-м'3 (от 1 • 10'7 до 1 ■ 10'4 Ки-л ’’) | ±30 |
| Пределы допускаемой основной относительной погрешности измерений объёмной активности газообразных нуклидов (концентрации ИРГ) с доверительной вероятностью 0,95, %: - в диапазоне измерений от 3,7-104 до 1,11-105 Бк-м'3 (от Г10'9 до 3 • 10'9 Ки-л ”*) | ±50 |
| - в диапазоне измерений от 1,11 ■ 105 до 3,7-109 Бк-м'3 (от 3-10'9 до 1-Ю'4 Ки-л’1) | ±30 |
| Уровень собственного фона, с'1, не более: - со счётчиками СИ8БМ: "Выход 0" ("Выход 01") | 0,4 |
| "Выход Ф" ("Выход Ф1") | 3,0 |
| - со счётчиками СИ19БГМ: "Выход 0" ("Выход 02") | 0,2 |
| "Выход Ф" ("Выход Ф2") | 0,3 |
| Пределы допускаемой дополнительной относительной погрешности измерений блоков детектирования при воздействии внешнего гамма-излучения источником кобальт-60 в диапазоне от 4,6-10'" до 1,4 Р/ч,% | ±40 |
| Время установления рабочего, мин, не более | 10 |
| Нестабильность показаний блоков детектирования за 24 ч непрерывной работы, %, не более | ±10 |
| лНЖГ тс оголяемый блоками детектирования при номинальном значений напряжения питания (отклонение от номинального напряжения - ±3, максимальное значение пульсации - 50 мВ), мА, не более: 12 В - 12 В 6В | 200 90 50 |
| Наименование характеристики | Значение |
| Блоки детектирования устойчивы в диапазоне температур окружающего воздуха, °C | от 0 до 50 |
| Пределы допускаемой дополнительной относительной погрешности измерений блоков детектирования при изменении температуры от 0 до 50 °C на каждые 10 °C, % | ±10 |
| Блоки детектирования сохраняют прочность в диапазоне температур окружающего воздуха, °C | от - 50 до 70 |
| Блоки детектирования сохраняют устойчивость и прочность к воздействию повышенной влажности при температуре 50 °C, % | 95±3 |
| Пределы допускаемой дополнительной относительной погрешности измерений блоков детектирования при воздействии повышенной влажности, % | ±30 |
| Пределы допускаемой дополнительной относительной погрешности измерений блоков детектирования при воздействии синусоидальной вибрации в диапазоне частот от 1 до 60 Гц с ускорением до 19,6 м/с2 (2g), % | ±10 |
| Пределы допускаемой дополнительной относительной погрешности измерений блоков детектирования при воздействии одиночных ударов с ускорением до 9800 м/с2 (1000g), % | ±15 |
| Габаритные размеры (длина х ширина х высота), мм, не более БДГБ-21С, в нём: - Блок детектирования ЖШ2.328.720 (-02) - Блок детектирования ЖШ2.328.720-01 (-03) - Блок промежуточный БИ-03С (С1) | 386 x 370 x 315 195 х 370 х 206 256 х 307 х 204 |
| Масса, кг, не более: - Блок детектирования ЖШ2.328.720 (-02) - Блок детектирования ЖШ2.328.720-01 (-03) - Блок промежуточный БИ-03 С (С Г) | 200,0 9,0 12,0 |
| Рабочие условия эксплуатации: - температура окружающей среды, ОС - относительная влажность воздуха при температуре 50 ОС, % - атмосферное давление, кПа | от 0 до 50 95±3 от 84 до 304 |
| Нормальные условия эксплуатации - температура окружающей среды, °C - относительная влажность воздуха при температуре 25 °C, % - атмосферное давление, кПа | от 15 до 25 до 60 от 91,3 до 111,3 |
Комплект поставки блока детектирования приведён в таблице 2. Таблице 2
| Наименование | Обозначение | Количество, шт., в исполнении ЖШ2.328.669- | ||||||||
| 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | |||
| Блок детектирования Блок детектирования Блок детектирования Блок детектирования Блок промежуточный БИ-03 С | ЖШ2.328.720 ЖШ2.328.720-01 ЖШ2.328.720-02 ЖШ2.328.720-03 ЖШ2.069.169 | 1 1 | 1 1 | 1 1 | 1 1 | 1 1 | 1 1 | 1 1 | 1 | 1 |
| Блок промежуточный БИ-03С1 | ЖШ2.069.169-01 | - | - | - | .. | - | - | 1 | 1 | |
| Комплект монтажных частей | ЖШ4.075.594 | - | 1 комп. | м | - | - | ш. | |||
| Комплект принадлежностей | - | - | - | 1 комп. | 1 комп. | - | 1 комп. | 1 комп. | - | - |
| Комплект эксплуатационных документов | - | - | 1 комп. | - | ы | - | - | |||
Примечания:
1. Для блоков детектирования исполнений ЖШ2.328.669, ЖШ2.328.669-01, ЖШ2.328.669-02, ЖШ2.328.669-03, ЖШ2.328.669-05, ЖШ2.328.669-06, ЖШ2.328.669-07, ЖШ2.328.669-08 эксплуатационная документация и монтажные части должны формироваться в составе комплектов эксплуатационной документации и монтажных частей системы радиационного контроля, в составе которой поставляется блок детектирования.
2. При поставке нескольких блоков детектирования в составе одной системы радиационного контроля эксплуатационная документация поставляется в одном экземпляре за исключением паспортов на блок детектирования, блок управления БУМ-114С (БУМ-204С), реле расхода воздуха ВБ-07-А1, формуляра на микрокомпрессор МР5-16Г (МРЗ-23Г, МР20-15ГКЗ) и этикетки на фильтр аэрозольный ФА, которые поставляются с каждым изделием.
наносится на планку, расположенную на корпусе блока промежуточного БИ-03С (БИ-03С1) (рисунок 1) фотохимическим способом и на титульный лист руководства по эксплуатации типографским способом.
осуществляется в соответствии с разделом 7 «Поверка» документа «Блок детектирования БДГБ-21С. Руководство по эксплуатации. ЖШ2.328.669 РЭ (АБЛК.418274.001 РЭ)», утверждённым начальником ФГБУ «ГНМЦ» Минобороны России 23 мая 2016 года.
Основные средства поверки:
- поверочное устройство КПБ-08С 2-го разряда из состава комплекта переносного поверочного оборудования КППО-01 (per. № 26647-04): диапазон мощности поглощённой дозы
Лист № 7
, Всего листов 7
^^***т?’-згния от 2 10' до 4-1 О'” Гр/с, пределы допускаемой основной относительной погрешности аттестации ± 15 %;
- эталонные источники бета-излучения закрытые с радионуклидами стронций-90+иттрий-90 2-го разряда типа ЗСО (per. № 61305-15): диапазон активности от 3,2-102 до 5,3- 10б Бк, пределы допускаемой основной относительной погрешности аттестации ±6 %.
ЖШ2.328.669 РЭ (АБЛК.418274.001 РЭ). Блок детектирования БДГБ-21С. Руководство по эксплуатации.
ГОСТ В 20751-89 «Блоки детектирования ионизирующих излучений. Методы испытаний», ГОСТ 21496-89 «Средства измерений объёмной активности радионуклидов в газе. Общие технические требования и методы испытаний».
ГОСТ 8.040-84 «ГСИ. Радиометры загрязнённости поверхностей бета - активными веществами. Методика поверки».
ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».
ЖШ0.232.045 ТУ. Блоки детектирования. Общие технические условия.
ЖШ0.232.045 ТУ1. Блоки детектирования. Общие технические условия.
ЖШ2.328.669 ТУ (АБЛК.418274.001 ТУ). Блоки детектирования БДГБ. Технические условия.
